一直以來，三極管都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家介紹如何利用三極管實現電子開關功能，詳細內容請看下文。

一、三極管

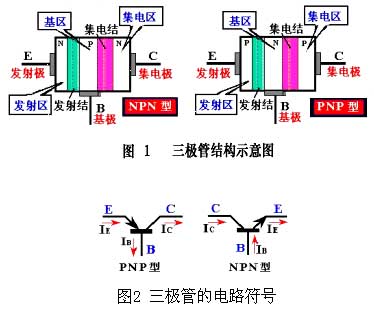

晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。它最主要的功能是電流放大和開關作用。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把正塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。三極管的結構示意圖如圖1所示，電路符號如圖2所示。

從三個區引出相應的電極，分別為基極b發射極e和集電極c。發射區和基區之間的PN結叫發射結，集電區和基區之間的PN結叫集電極。基區很薄，而發射區較厚，雜質濃度大，PNP型三極管發射區"發射"的是空穴，其移動方向與電流方向一致，故發射極箭頭向里；NPN型三極管發射區"發射"的是自由電子，其移動方向與電流方向相反，故發射極箭頭向外。發射極箭頭向外。發射極箭頭指向也是PN結在正向電壓下的導通方向。硅晶體三極管和鍺晶體三極管都有PNP型和NPN型兩種類型。

二、三極管如何實現電子開關功能

電子開關主要控制三極管處于兩個工作區間：飽和區和截止區， 三極管飽和-----實現電子開關的“開”功能 三極管截止-----實現電子開關的“關”功能 當然，三極管處于非飽和區間的放大區，三極管也處于導通狀態，也可以實現三極管的開狀態，只是此時的電流并未達到三極管的最大電流，內阻比較大，對于負載電流較小時，也可以在此區間實現電子開關的“開”功能。一般我們使用三極管當電子開關時，為了能夠使三極管達到最大輸出電流，一般都會設計將三極管處于飽和區間。 舉例說明 下面三極管控制燈泡為例，通過處理器（比如單片機、DSP、ARM、FPGA等）的I/O口控制小燈泡，NPN和PNP三極管的接法有些不同，NPN型三極管當下管使用，控制燈泡的負極；PNP型三極管當上管使用，控制燈泡的正極。 具體原理如下圖所示。

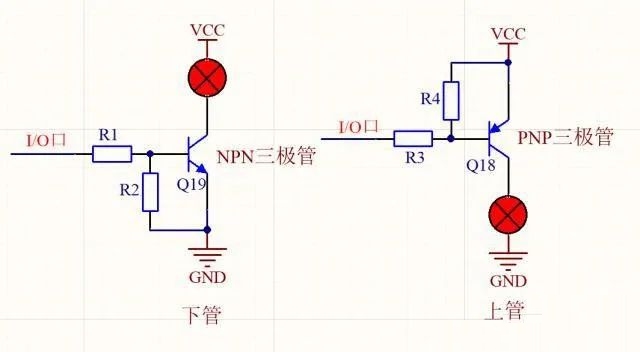

▲三極管控制燈泡原理

NPN型三極管原理實現過程：當I/O口輸入低電平時，由于Ube＜死區電壓，Ib=0，三極管處于截止?fàn)顟B(tài)，所以燈泡不亮；當I/O口輸入高電平（3.3V或5V等）時，三極管導通，燈泡燃亮。根據I/O口的高電平狀態，選擇合適的基極電阻R1，使三極管處于飽和狀態，計算方法為：R1≈(U-Ube)*β/Ic，其中U為I/O口輸入電壓，β為三極管放大倍數，Ic為三極管最大集電極電流，Ube為基極與發射極之間的壓差，一般為0.4V~0.6V左右。 R2為下拉電阻，阻值選擇大一些，至少應比R1大一個數量級，這樣在計算R1阻值時，可以忽略R2的存在，若R1與R2電阻大小相當時，需要考慮分流情況。此時，R1的電流IR1=Ib+Ube/R2，所以R1=(U-Ube)/IR1=(U-Ube)/(Ib+Ube/R2)。計算較復雜。 PNP型三極管原理實現過程與NPN型三極管類似，PNP型三極管控制燈泡的正極，具體過程：當I/O口輸入高電平（VCC）時，UBE無壓差，Ib=0，三極管處于截止?fàn)顟B(tài)，所以燈泡不亮；當I/O口輸入低電平時，三極管處于導通狀態，燈泡燃亮。
