一、二極管結構

二極管就是由一個PN結加上相應的電極引線及管殼封裝而成的。

采用不同的摻雜工藝，通過擴散作用，將P型半導體與N型半導體制作在同一塊半導體（通常是硅或鍺）基片上，在它們的交界面就形成空間電荷區稱為PN結。

由P區引出的電極稱為陽極，N區引出的電極稱為陰極。因?yàn)镻N結的單向?qū)щ娦裕O管導通時電流方向是由陽極通過管子內部流向陰極。

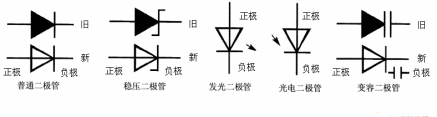

二極管的電路符號如圖1所示。二極管有兩個電極，由P區引出的電極是正極，又叫陽極；由N區引出的電極是負極，又叫陰極。三角箭頭方向表示正向電流的方向，二極管的文字符號用VD表示。

二、二極管的四個模型

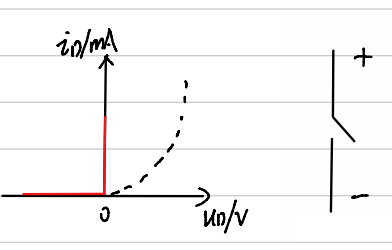

1、二極管的理想模型

前提是二級管在電路中導通了，然后電路上的其他元件的電壓比二級管兩端電壓大多了，而且，二級管截止時的反向電流也比其他元件小的多。

這個時候，我們就忽略二級管的正向壓降和反向電流，單純的認為就是一個“正向的開關”。正向?qū)ǎ聪蚪刂埂?

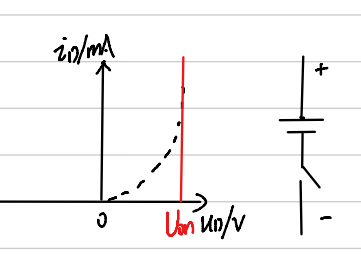

2、二極管的恒壓源模型（用的最多）

在理想模型的基礎上，等效再加個直流電壓源，用Uon表示，硅材料的0.7V，鍺的就是0.3V。

只有當二級管外的電壓大于Uon時，整個電路才算導通。

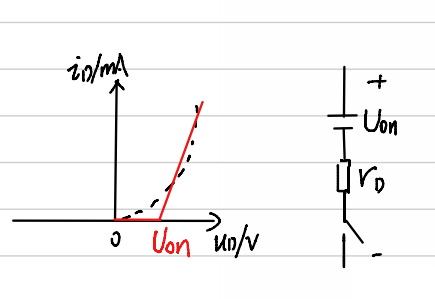

3、二極管的折線模型

折線模型，又考慮了二級管本身的材料因素，必定有電阻，進一步完善。

下面的伏安特性曲線里，折線的斜率就是二級管阻值，rD。

4、二極管的微變等效信號模型（最重要）

這個模型就比較復雜了，小編盡量給大家解釋清楚。

補充一個知識點：二極管伏安特性曲線表達式（I=Is（e^u/UT-1）），沒必要記，知道就歐了。

微變信號模型是在直流電壓下二極管導通時，再加一個交流的小信號源。

如果只考慮直流導通狀態下的話，一個電壓對應一個電流，這個點我們叫“直流工作點”或“靜態工作點”，用Q表示。UDQ和IDQ。

則UDQ和IDQ之比就是，該點直流電阻RD。

這個時候我們加上正弦的交流小信號，那么小信號帶給這個Q點的影響就是正弦的波動。正弦量是變的對吧，沒錯。

那么，這個時候的阻值是多少呢？

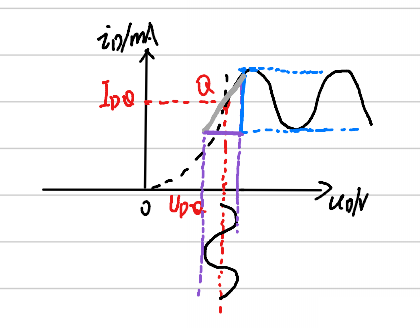

我們看下面的圖，在交流小信號的影響下，橫坐標我們?nèi)≌译妷旱淖畲蠓挡?，縱坐標取交流信號產生的電流下最大幅值差。構成一個直角三角形，斜邊斜率，就是這個交流影響下的等效電阻，用rd表示。

我們看下面這個例子，大家應該就會明白不少。

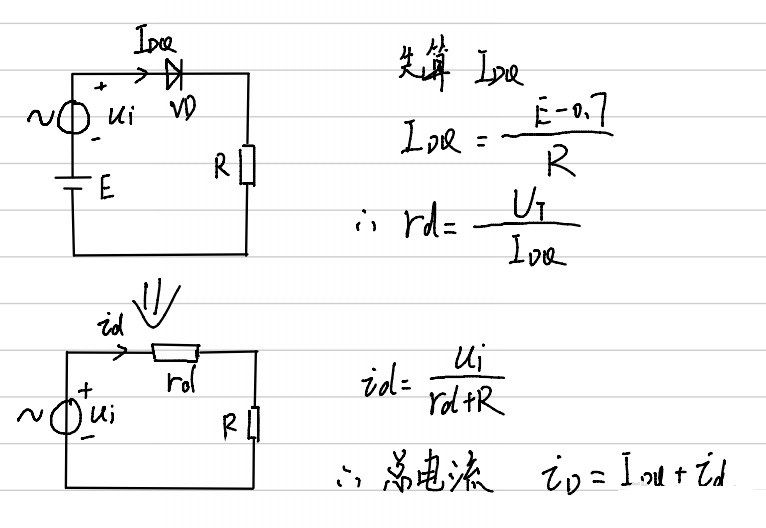

這個有點類似疊加定理，但又不完全是。我們得先算出靜態工作點下的電流IDQ，單獨再算交流產生的電流時，這個時候的二極管就是前面等效計算的電阻rd了。
