在這篇文章中，小編將對反相比例運放電路的相關內容和情況加以介紹以幫助大家增進對運放的了解程度，和小編一起來閱讀以下內容吧。

1、什么是運放

運放是運算放大器的簡稱?？梢詫崿F(xiàn)各種模擬電量的數學運算。但它不是用來做計算器上的加減乘除運算，而是在模擬信號處理過程中，可能需要將信號進行放大、加減乘除、積分、微分等操作。

運放的電路符號是：

pin 2、3為信號輸入、pin 4、7為電源輸入、pin 6為信號輸出。

②、輸入輸出關系：Uo = A * （Up-Un）

A為運放的放大倍數，這個數值非常非常大，近似為無窮大，Up與Un幾乎相等。Uo，Up，Un為正常的數值。這個表達式初看太奇怪了，但是它確實那么的有用，大大簡化了電路的設計，后面會慢慢解釋。

③、最重要的性質：“虛短”和“虛斷”

虛短：因為上面表達式中Up與Un幾乎相等，所以pin 2、3近似短路，但不是真的短路，所以叫虛短。

虛斷：pin 2、3的輸入阻抗非常大，至少在1Mohm。所以可以認為Pin2、3上的輸入電流為零，所以叫虛斷。

2、反相比例運放電路

只要記住Uo = A * （Up-Un）和“虛短”、“虛斷”，理想運放的電路都能看懂。這里先不要糾結為什么會是這樣，有機會后面會介紹。這里先介紹一個最簡單的運放電路：反相比例放大電路。

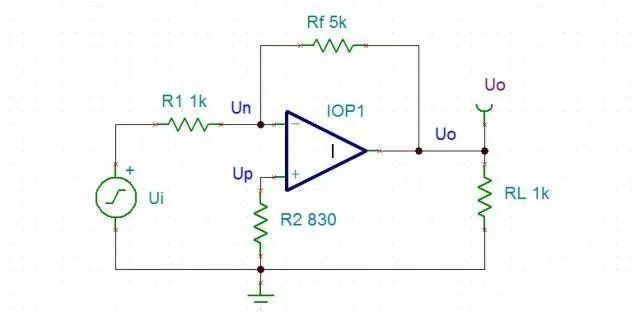

反相比例運放電路原理圖 ①、根據虛斷原理，運放輸入端的兩個管腳輸入電流為零，所以不管R4阻值是多少，都有Up=0；

②、根據虛短原理，Un=Up，所以Un也等于零。

③、根據基爾霍夫定理就可以求出：Uo=-Rf/R1 * Ui

反相比例運放仿真結果 ④、理論上，R2和RL的阻值不會影響放大倍數，但是實際的運放需要設計R2=R1 || Rf，因為這樣一來，運放的同相端和反相端往外看的阻抗才一樣大。

⑤、從仿真結果可以看出反向比例放大器的輸出與輸入波形ui是精確的5倍的關系。

3、運放漂移是怎么回事

漂移定義：在直流放大電路中，放大前極其微小的直流信號強度的變化都會在放大后增加數倍，因此極小的漂移也會在輸出過程中顯現出來。而且這種直流信號強度的變動不同于交流信號，這種變化的發生非常緩慢的。也就是說，直流信號類似于超低頻的周期信號。在這種情況下，一般短的1min,10min,1h,8h，甚至一天或更長。我們把這種緩慢的變動稱為漂移，在設計直流放大電路的時候常常要考慮漂移的問題。

造成漂移的原因：溫度的變化的影響是半導體材料的電路中產生漂移現象主要原因，但溫度的變化不僅僅要考慮周圍環境溫度，還要考慮半導體內部的能量損耗時發出的熱量。于是元器件耦合部位溫度的變化便成了問題之所在。

以上所有內容便是小編此次為大家?guī)淼挠嘘P(guān)反相比例運放電路的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站或者百度、google進行探索哦。
