555定時器的工作原理

555定時器是一種模擬和數字功能相結合的集成電路，廣泛應用于定時、脈沖產生等場合。其工作原理主要基于內部三個主要部分：兩個比較器、一個放電開關和一個輸出緩沖器。

一、內部構成

1. 比較器：555定時器內部包含兩個獨立且對稱的電壓比較器。它們負責接收不同電壓并比較，從而控制輸出狀態。

2. 放電開關：此開關負責控制輸出引腳的狀態，當需要放電時，會通過此開關連接到地線。

3. 輸出緩沖器：負責輸出穩定的脈沖信號，以確保定時器產生的脈沖穩定可靠。

二、工作原理簡述

當電源接通時，555定時器開始工作。通過外部電路設置兩個比較器的參考電壓，決定定時的時間長短。內部電容器開始充電或放電，取決于比較器的輸出狀態。一旦電容器達到某個特定的電壓閾值，比較器會改變狀態，從而觸發內部邏輯電路和輸出緩沖器產生脈沖信號。這個過程持續進行，產生穩定的脈沖序列。

三、詳細解釋工作流程

1. 電源供電后，內部電容器開始充電或放電。這個過程中涉及到放電開關的工作狀態改變。

2. 當電容器電壓達到第一個比較器的閾值電壓時，比較器輸出發生變化，這一變化會觸發內部邏輯電路。

3. 內部邏輯電路根據比較器的輸出進行運算和處理，最終控制輸出緩沖器產生脈沖信號。這些脈沖信號可以是連續的或定時發生的，取決于外部電路的設置和定時器的工作模式。定時周期由外部電阻和電容器的時間常數決定。放電過程也受到比較器輸出控制的影響。這一系列的工作過程保證了定時器的穩定和可靠運行。綜上所述，基于其內部的這些工作組件和邏輯控制過程共同協作下完成脈沖定時任務等核心功能使其成為十分有用的集成元件廣泛應用于電子系統之中。

555定時振蕩器也就是通常所說的555定時器。555定時器的用途非常廣泛，可以生成各種類型的脈沖、創建時間延遲，也可以用于脈沖寬度調制(PWM)，555定時器最常見的用途是為電路產生時鐘信號。

大家都普遍認為555定時器這個名字是因為有3個5KkΩ電阻，但實際上555定時器的發明者Hans Camenzind在有一次采訪中說：這名字是他的一位同事隨意取的。這是不是和我們以為的不一樣。

555 定時器電路是一種眾所周知的多功能集成電路(IC)，可用于電子領域的許多定時和脈沖生成應用。自 Signetics 于 1972 年推出以來，555 定時器集成電路(IC) 一直是電氣設計中的常見元件。

555定時器電路的工作模式

555 定時器可以在單穩態、雙穩態和非穩態模式下運行。每種模式都有其特定的功能：

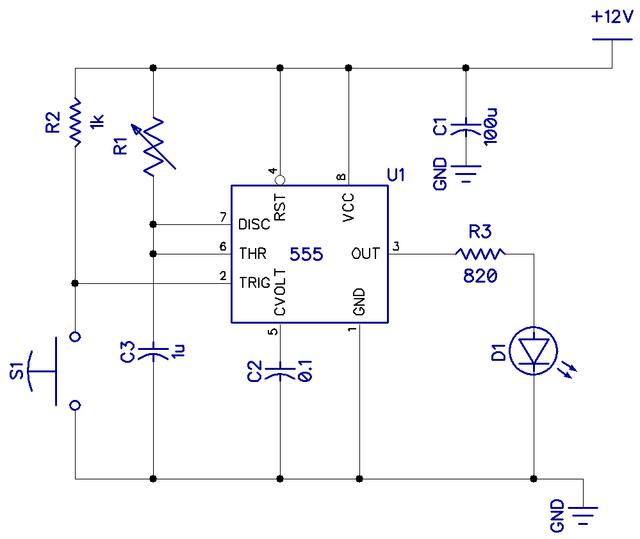

· 單穩態模式： 單穩態電路類似于在一種狀態(高或低)下工作，但可以在電阻電容 (RC) 電路控制的一段時間內被迫控制相反的狀態。這是單穩態模式下 555 定時器的示意圖：

555定時器的引腳2通過電阻R2保持為高電平，但在它瞬間變?yōu)榈碗娖綍r，周期開始，并且在一段時間內，引腳3上的輸出變?yōu)楦唠娖?，這由電位器R1和電容器C3確定。為了估計引腳 3 變?yōu)楦唠娖降臅r間，將使用以下公式：

t = 1.1 * R1 * C3

當該周期結束時，引腳 3 再次變?yōu)榈碗娖?。?dāng)引腳 3 為高電平時，引腳 2 會立即變?yōu)榈碗娖?，如果引腳 2 保持低電平的時間超過 t，則引腳 3 將保持高電平，直到引腳 2 再次變?yōu)楦唠娖健畏€(wěn)態電路對于消除不穩定長度的脈沖具有建設性作用，以使其達到顯著的長度，例如防盜警報振動探測器中的脈沖結構或瞬時按鈕電路。

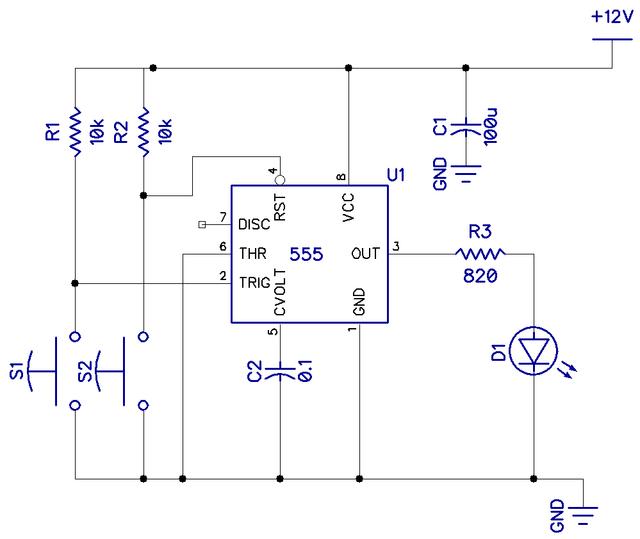

· 雙穩態模式： 雙穩態電路具有兩種狀態之一：一種打開，另一種關閉。雙穩態電路主要用于存儲單元和觸發器電路。雙穩態模式下 555 定時器設置的示意圖如下：

值得注意的是，如果引腳 2 為低電平，則引腳 3 在啟動時將為高電平。

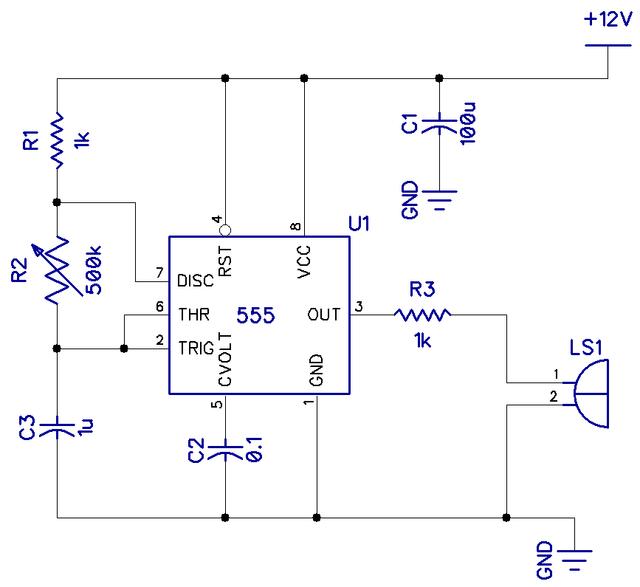

· A-穩定模式： 在A-穩定模式下，555 定時器的工作方式類似于方波振蕩器。單個電容器和可變電阻器可以在相當大的頻率范圍內受到控制。占空比也可以很好地調整。a-stable 模式下 555 定時器連接示意圖如下：

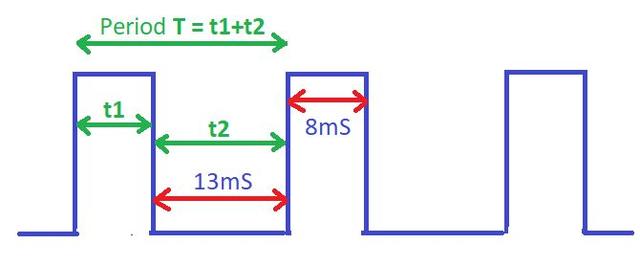

電阻器 R1、R2 和 C3 為關閉和開啟時間段供電。這兩個時間段共同設置輸出方波的頻率。

在a穩定電路中，可以使用下面給出的兩個方程獨立設置寬度：

o周期 (T) = 0.7 * (R1+2R2) * C3

o 頻率 = 1/T

這將影響占空比和脈沖頻率。555定時器電路由電阻網絡、SR觸發器、放電晶體管和兩個分壓器組成。為了使定時設置符合預期的操作模式，將電阻器和電容器等外部組件連接到 555 定時器的引腳。

簡而言之，555定時器的適應性和易用性使其在一系列電子項目和應用中得到廣泛使用。由于其引腳排列和可用性，它是從事電子電路和項目的專業人士和學生的首選組件。該電路以每天的時間間隔命令 LED 或任何輸出設備打開和關閉。LED 連續命令之間的時間間隔可以通過利用電位計來調節。

項目：帶有 555 定時器電路的 LED 閃光燈

以下是所需的組件：

· 555定時器IC

· LED 或任何輸出設備

· 10uF電容

· 電阻：100K、1K、220R

· 面包板

· 很少的面包板連接器

· (5-12)V電源

· 電位器(可選)

· 繼電器模塊(可選)

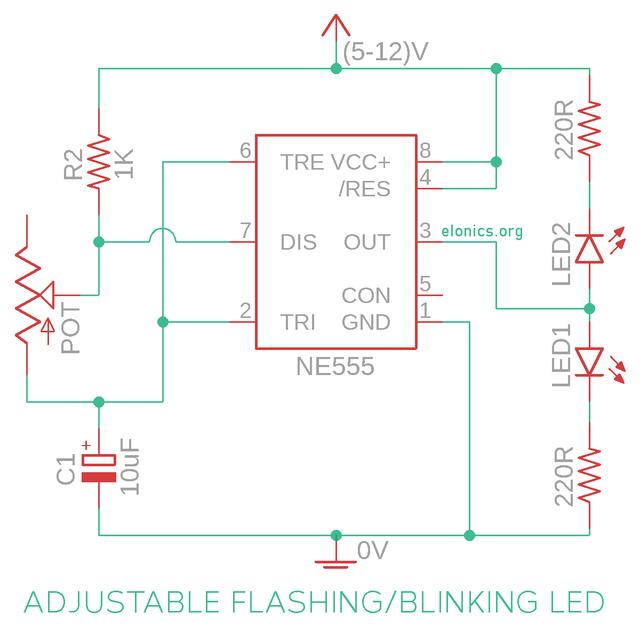

電路原理圖

電阻器 R1 和 R2 以及電容器 C1 為閃爍速率提供動力。電容器 C1 和電阻器 R1 決定 LED 的開啟和關閉時間，而電阻器 R2 只負責開啟時間。

電路圖中顯示了一種可調節雙 LED 閃光燈，它使用電位器來修改閃爍速度，如下所示：

· 該電路如何工作?

1. 如果觸發引腳(555 定時器 IC 的引腳 2)檢測到任何低于電源電壓 1/3 的電壓，則會打開輸出。

2. 如果閾值引腳(555 定時器 IC 的引腳 6)檢測到任何電壓超過電源電壓的 2/3，則會關閉輸出。

3. 每當 555 定時器 IC 的輸出處于關閉狀態時，放電引腳(Pin-7)充當接地/負軌，即內部連接到 0V

4. 電源剛上電后，電容(C1)處于放電狀態，因此Pin-2 電壓為0V。

5. 由于該電壓小于電源電壓的 1/3，因此輸出打開。

6. 同時，Pin-7 將在內部與 0V 斷開，因此電容器開始通過電阻器 R1 和 R2 充電。

7. 在電容器 (C1) 兩端的電壓超過電源電壓的 2/3 后，引腳 6 立即檢測到該電壓并關閉輸出。

8. 同時，Pin-7 將在內部重新連接至 0V，從而導致電容器通過電阻器 R1 放電。

9. 一旦電容器兩端的電壓降至電源電壓的 1/3 以下，Pin-2 將打開輸出，整個循環一次又一次地重復。

應用領域

555定時器是數字電子中廣泛使用的最重要的集成電路(芯片)。555定時器IC的一些常見用途和應用如下：

· 所有類型車輛和自行車的轉向指示器電路。

· 內置頻閃燈/SoS 信號電路(發出有人處于危險或需要幫助的信號)?？刂朴晁⑵麟姍C(jī)并產生往復運動。

· 汽車用指示燈(采用繼電器版的閃爍LED電路)。

· 作為需要定時脈沖的應用的輸入。例如：在使用 4017 和 4026 IC 的計數器電路中。

· PWM(脈沖寬度調制)和 PPM(脈沖位置調制)

· 占空比振蕩器

· 燈調光器

· 提供準確的時間延遲

· 作為觸發器元件

· 數字邏輯探頭

· 模擬頻率計

· 四定時器應用

· 脈沖、波形和方波生成

· 步進音調和突發音調發生器以及線性斜坡生成

· 轉速表和溫度測量

· 可用作單穩態多諧振蕩器和非穩態多諧振蕩器

· DC-DC 轉換器

· 直流穩壓器

· 電壓頻率轉換器

· 分頻器

· 施密特觸發器

· 電纜測試儀

· 脈沖檢測器

· 雨刷速度控制

· 定時開關機

· 延時產生、精密計時和順序計時

結論

許多有趣的電子電路和項目都使用555 定時器 IC，包括交通燈電路、LED 閃爍電路、警笛、LED 骰子、音樂盒、金屬探測器、操縱桿和游戲手柄、低成本線路接收器、拍手開關驅動電路、還有很多。
