[導讀]恒流源電路在硬件電路設計和工程領域中具有廣泛的應用。那么什么是恒流源呢?

01 原理介紹&描述

運放的虛短和虛斷

圖片

特征描述

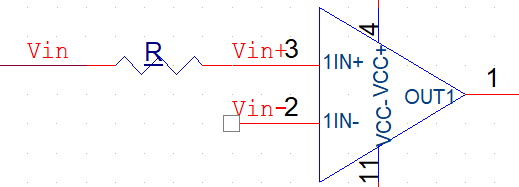

虛短當運放工作在線性放大區時，認為同相輸入端和反相輸入端短路。有：Vin+ = Vin-;個人理解：放大器引腳IN+與IN-連接成一根導線

虛斷當運放工作在線性放大區時，認為同相輸入端、反相輸入端都與運放斷路，即沒有電流流入運放。有Vin = Vin+，I+ = 0，I- = 0;個人理解：放大器引腳IN+、IN-引腳與PCB的連線斷開

02 恒流源描述&分析

簡單恒流源電路

簡單恒流源電路描述

恒流源電路在硬件電路設計和工程領域中具有廣泛的應用。那么什么是恒流源呢?恒流源的定義：“恒流源是一個可向負載提供恒定電流，即使負載阻抗發生變化時，也能保持輸出恒定電流大小電路”。

恒流源電路分析

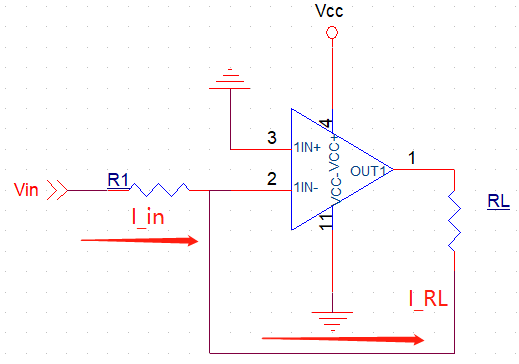

恒流源簡單電路如下所示：

圖片

恒流源VI電路

恒流源VI電路描述

利用電阻和運放，組成一個電壓向電流轉換(電壓控制電流)的恒流源VI電路。該電路可以把輸入的電壓轉換成對應的電流，常用于使用電壓去控制負載電流的場合。

恒流源VI電路分析

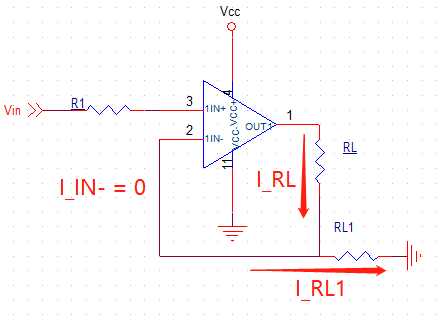

簡單恒流源VI電路如下圖所示：

圖片

恒流源應用場景

恒流源電路在硬件電路設計和工程領域中具有廣泛的應用。諸如LED激光等恒定電流驅動、電化學分析、精密測量等領域。

03 恒流源VI電路示例

本小節通過一個運算放大器+三極管組成的恒流源VI電路示例，演示恒流源VI電路的設計過程。

示例原理圖&描述

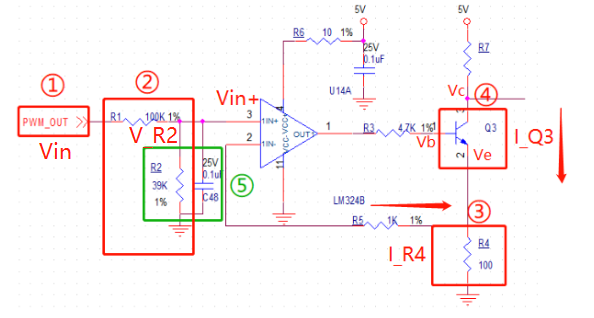

示例原理圖如下所示：

圖片

序號描述

①主控IC輸出PWM，經過⑤阻容濾波電路濾波后，輸出恒定的直流電壓Vin

②R1和R2組成的串聯電路，R2的對Vin的分壓V_R2作為運放的Vin+

③R4作為負載電流的調節電阻

④三極管;要求電路精度更高，可以換成mos管

⑤電阻+電容組成的濾波電路

恒流原理分析

恒流原理

示例電路的原理為：當采樣電阻R4的電壓變化(瞬時負載電流變化)時，直接反饋到運放的反相輸入端，它與同相輸入端電壓的差值被運放放大，輸出控制三極管的基極電流，改變?nèi)龢O管的內阻，從而改變發射極與集電極間的電壓降，從而使采樣電阻的電壓保持不變，以達到負載電流恒定的目的。

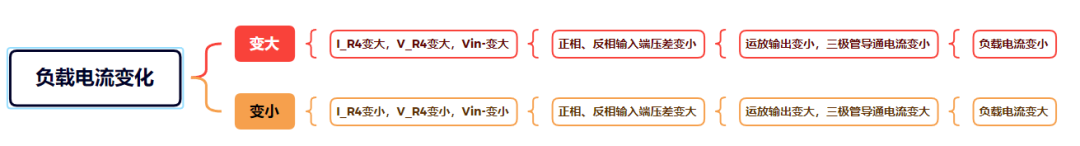

恒流調節過程
