0引言

噴霧傳質式(冷凍)冷凝器是國藥集團德眾藥機發明專利 (《一種噴霧傳質式冷凝器》,專利號 : CN102865753A,發明人:楊許作)的應用,德眾藥業稱之為“蒙古包”,是一種沒有水池、沒有涼水塔、沒有循環泵、沒有列管冷凝器,徹底改變了目前國內傳統濃縮冷凝器的節能新產品?，F(xiàn)階段,世界能源愈發短缺,節能已然成為經濟發展的長遠戰略目標之一。傳統真空濃縮采用真空泵,整體節能效果欠佳,噴霧傳質式(冷凍)冷凝器作為一種新產品,效率高且非常節能,尤其用于真空濃縮、回收酒精時體現出了較高的經濟效益。

1 改造前提取車間的濃縮工作現狀

1)佛山市中醫院制劑中心提取車間濃縮的主要 生產設備有一臺1 000 L三效濃縮器、兩臺1000 L二效濃縮器、一臺500 L單效濃縮器,真空設備都采用水環式真空泵,這些真空泵都是放在一樓濃縮間。多臺真空濃縮器的冷卻塔采用循環水冷卻,冷卻循環水經過循環泵、涼水塔、管道、閥門等系統進行重復使用,整個提取生產設備于2010年底投入使用。冷卻塔進水溫度過高會造成一效加熱室(直接蒸汽加熱)溫度高,藥物結焦在加熱管壁上,影響蒸汽與藥液之間的換熱效果,浪費蒸汽,降低生產效率和藥物的收膏率,有時還會耽誤正常生產進度。

2)當單效濃縮器進行酒精回收時,由于冷卻塔進水溫度過高,部分酒精蒸汽來不及冷卻冷凝成液體而被真空泵抽走后排到生產廢水的污水渠,造成酒精的回收率低。排出的酒精蒸汽排到污水渠后進入中心污水處理系統,中心的污水處理系統采用生物接觸氧化工藝的UASB系統,對酒精敏感,酒精會將污水處理系統的厭氧池、好氧池中的細菌殺死,嚴重影響污水處理的正常運行,出水水質達不到環保排放要求。

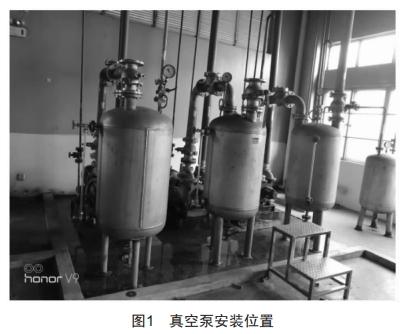

3)提取車間的三臺真空濃縮用的大功率真空泵都安裝在提取車間一樓室內(圖1),由于設備使用多年產生機械磨損,工作時幾臺真空泵一起運行造成車間內噪聲可達80 dB,影響員工身心健康。

2存在問題

根據以上現狀分析,抽真空設備存在的問題包括以下三方面:

1)濃縮系統真空度低,造成生產效率低,影響正常生產,浪費蒸汽;

2)酒精回收率低(50%),造成生產成本增加,同時影響污水處理系統正常運行;

3)濃縮用的真空泵能耗大(四臺真空泵功率共42.5 kw),加上使用時間有十年,由于機械磨損經常出現故障需維修,且車間內工作場所真空泵產生的噪聲達到80 dB,影響員工的身心健康。

3解決方案

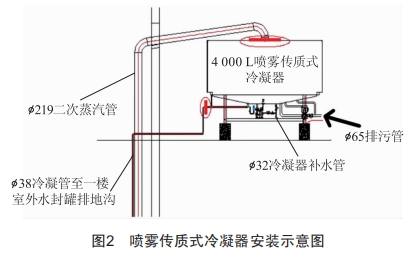

1)根據濃縮車間抽真空的負荷和生產實際狀況,與國藥集團佛山德眾制藥機械有限公司技術人員一起分析論證,確定選擇一臺4 000 L噴霧傳質式冷凝器(圖2)用于水提濃縮抽真空系統,將三臺真空濃縮器的抽真空管道并聯后接到噴霧傳質式冷凝器抽真空接口,保留原來的冷卻功能,并安裝三個閥門控制使用(因為三臺真空濃縮器不一定同時運行)。

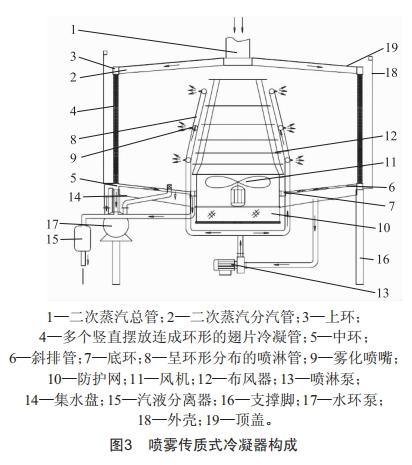

噴霧傳質式冷凝器(圖3)構成:二次蒸汽總管1、二次蒸汽分汽管2、上環3、多個豎直擺放連成環形的翅片冷凝管4、中環5、斜排管6、底環7、呈環形分布的噴淋管8、霧化噴嘴9、防護網10、風機11、布風器12、噴淋泵13、集水盤14、汽液分離器15、支撐腳16、水環泵17、外殼18和頂蓋19。

工作原理:多個翅片冷凝管呈環形分布,集水盤、風機設置于翅片冷凝管下方,翅片冷凝管上方連接有二次蒸汽總管,環形分布的多個翅片冷凝管內部設有呈環形分布的噴淋管,噴淋管上設有霧化噴嘴,噴霧傳質式冷凝器通過霧化噴嘴把水霧化,噴到翅片冷凝管表面吸熱并蒸發,這種有相變的對流換熱大大提高了熱交換系數,節約了冷凝能耗;另外,二次蒸汽總管位于翅片冷凝管上方,高速蒸汽與冷凝水方向一致,可有效防止管內膜凝結,提高傳熱系數^[1]。

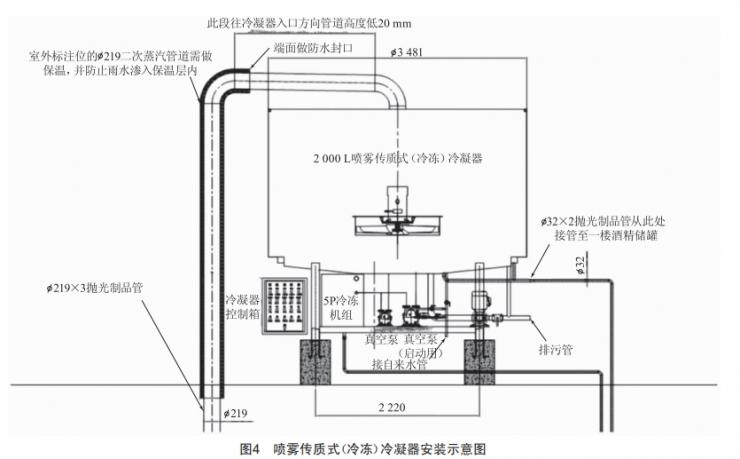

2)選購一臺2 000 L噴霧傳質式(冷凍)冷凝器用于冷凝單效醇濃縮,與單效蒸發室蒸汽出口管道連接(圖4),冷凝后酒精回落至原冷卻塔下的貯液罐,酒精回收。具體過程如下:蒸發室酒精蒸汽→噴霧傳質式(冷凍)冷凝器→冷卻塔→貯液罐(間歇放出回收)。本臺冷凝器以有相變換熱代替無相變換熱,極大地提高了冷凝系統效率;在噴霧傳質式冷凝器的基礎上,增加冷凍系統,稱為噴霧傳質式(冷凍)冷凝器;采用雙效、閉路技術使乙醇回收率高達95%以上。通過采用噴霧傳質式(冷凍)冷凝器,降低了冷凝溫度,達到了高真空環境下酒精蒸汽的冷凝點,于是大大提高了酒精的回收率。

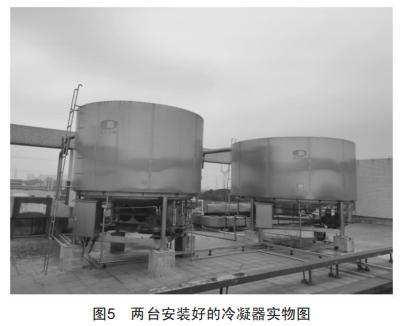

兩臺冷凝器經管道連接都安裝在該棟樓的四樓天面(圖5)。

4 改造效益分析

該改造項 目于2019年年底基本完工,2020年開始正式投入使用,通過幾年的運行,各項要求達到預期效果,取得了較好的經濟效益和社會效益。

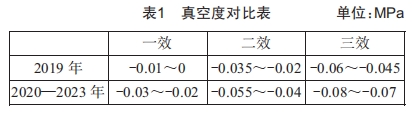

1)三效真空濃縮器改造前后真空度對比如表1所示。由表可知,改造后效果明顯,濃縮溫度降低,其中第三效的蒸發效果改善明顯,提高了生產效率,平均蒸發量能達到750 kg/h。

2)用電量對比如表2所示,改造后一年可節省2萬多元電費。

3)車間噪聲方面:取消了原來安裝在車間內的真空泵,沒有噪聲源,車間內的噪聲恢復正常水平,改善了員工的工作環境。

4)酒精回收方面:由于采用了噴霧傳質式冷凍冷凝器作為醇濃縮的抽真空系統,酒精蒸汽的冷凝效果得到改善,酒精的回收率由原來的50%提高到91%~95%,回收酒精濃度為70%~83%,達到預期效果。

以制劑中心的主要品種陳渭良傷科油為例進行分析:2020年和2021年分別生產該品種12批和15批,每批需要用60%酒精1600 kg浸泡,該品種2020年和2021年分別使用60%酒精19 200 kg和24 000 kg,浸泡后的藥水經過濃縮進行酒精回收,一年大約節省60%酒精8 000 kg和9 960 kg。

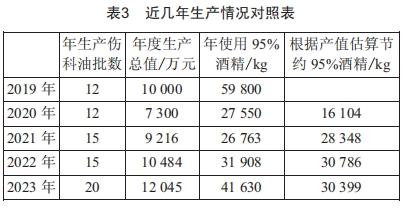

制劑中心還有多個品種采用醇提或者醇沉工藝,都要先進行酒精回收。通過對制劑中心2019—2023年這幾年的年度生產總值和實際使用95%酒精的對比,以2019年的年度生產總值和實際使用95%酒精為基數,估算2020—2023年節約95%酒精的情況,如表3所示。

5結論

綜上所述,采用了噴霧傳質式(冷凍)冷凝器后每年都可節約不少95%酒精,經濟效益十分可觀。

另外,通過提高酒精回收率,含酒精廢水的排放減少,從2020年開始, 自噴霧傳質式冷凍冷凝器投入使用以后,污水處理系統中細菌被殺死的事件發生次數明顯減少,保證了污水處理出水的水質。

[參考文獻]

[1]楊許作.一種噴霧傳質式冷凝器 :CN102865753A [P].2013-01-09.
