一般來說,勵磁電流越大,溫度測量的靈敏度就越高,從而提高了溫度測量的性能。然而,較大的勵磁電流并不總是更好的。一方面,激發電流在RTD上產生的熱能與電流的平方成正比,電流越大,自熱效應越大,這可能對溫度測量產生重大影響。另一方面,它受到電流源的順應電壓的限制.因此,在選擇勵磁電流值時,必須同時考慮自熱效應和順應性電壓。

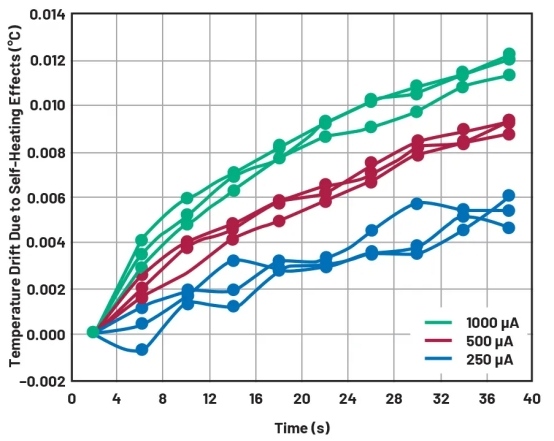

圖3顯示了由自熱效應引起的溫度漂移,電流值為250-a、500-a和1000-a。水平軸以秒表示時間,而垂直軸則以攝氏度自熱效應引起的溫度漂移。不同的顏色代表了不同的電流值,藍色代表250個數字,紅色代表500個數字,綠色代表1000個數字。每種顏色有三條線代表三個不同的溫度測量通道的結果,它們具有相同的電流值?？梢杂^察到,勵磁電流越大,自熱效應引起的溫度漂移就越大。

圖3自熱效應引起的溫度漂移,電流值為250歐卡/500歐卡/1000奧卡。

在對勵磁電流進行控制實驗后,將勵磁電流設置為250倍a,以消除自熱對測量結果的影響。

順應性電壓是指非理想電流源保持恒流輸出所需的最小電壓。如果電壓低于此值,則電流源無法維持其輸出,因而失效。當輸出電流設置為250安特A時,AD7124-8內的電流源的順應性電壓為370mv。因此,電流源輸出銷的電壓不能超過平均值0.37V,其中平均值為3.3V。因此,外部電阻值的選擇必須滿足下列條件:

Where, R 最大值 是溫度測量范圍內的最大電阻值.

比率測量

通過查閱AD7124-8系統的數據表,可以發現內部集成電流源誤差的典型值是(%)。如果使用共壓參考源作為ADC的參考電壓,電流源可能會導致增益誤差為+4%。在本文所描述的應用中,在最壞的情況下,這將導致溫度測量誤差約為10.4℃(100×4%/0.385=10.4℃)。然而,使用比率測量法將完全消除由該誤差源引起的誤差。

參考電阻的選擇

Ptfd101B1A0的溫度測量范圍為-50℃到+600℃。根據卡倫達爾-范杜森方程,相應的RTD電阻值大約為80.3-313.7。因此,參考電阻的標稱電阻值必須大于337.7厘米,才能測量整個范圍。數據表指定,外部參考電壓的輸入范圍必須大于0.5V,且小于avd。因此,0.5V&lxR 參考文件 3.3V,但也必須注意到R 參考文件 不應過大且超過方程5中的順應性電壓限制.

ADC基準電壓是由通過基準電阻的電流產生的。當電流源所引起的增益誤差通過概率測量消除后,基準電壓的誤差僅由基準電阻的公差和溫度系數所決定,最終導致溫度測量誤差。

簡而言之,選擇由蘇蘇木公司制造的耐公差僅0.02%,標稱電阻值為3.9kb的RG1608V-392-p-T1型電阻器,以及僅為等于25mc/℃的溫度系數。在本文所述的應用中,由公差引起的溫度測量誤差在最壞情況下僅為0.052℃,計算方法是100×0.02%/0.385。

4線RTD配置

RTD有時用于遠程溫度測量。長金屬絲的鉛電阻不能忽略,這導致系統中的溫度測量誤差。目前有三種布線形式:兩線、三線和四線。其中,四線連接法的誤差最小。如圖2所示,RL1到RL4是鉛電阻。四線法的想法是使用兩條電線(RL1和RL4)來傳遞勵磁電流,而另外兩條電線(RL2和RL3)連接到高阻抗測量端,測量穿過RTD的電壓。由于測量端具有極高的輸入阻抗,幾乎沒有電流通過測量端的鉛,而由鉛電阻形成的I×R電壓幾乎為零,從而消除了鉛電阻引起的誤差.如果采用雙線法,24條特設工作組銅線的名義電阻為0.08微米/米。如果RTD的導線長度為1米,它的總鉛電阻等于0.16吧。RTD溫度系數約為0.385微米/℃。因此,由于鉛電阻,0.16微米鉛電阻產生的誤差為(0.16/0.385)=0.42℃。

本文采用四線RTD配置方法,允許多臺RDS共享一個參考電阻。AD7124-8最多可連接五臺四線無線電。本文中,每臺AD7124-8設備都連接到三臺四線無線電網絡,從而給出了系統的三個溫度測量通道。在多通道應用中,三個通道是時間復用的,當前源的輸出銷和對應于每個通道的微分模擬輸入銷顯示在表2中。

表2通道配置

采樣電阻器

如果啟用了參考電壓緩沖區,則應考慮到鋼軌的輸入電壓限制。緩沖器啟用后,參考電壓輸入端子的絕對電壓輸入范圍為AVSS0.1V至AVD0.1V。如果基準電阻的一端是直接接地,那么精煉1-PIN的電壓將等于平均電壓,超過允許的輸入范圍。因此,增加了一個采樣電阻,其電阻必須大于0.1V/250AM=400電子。本文選擇510電子作為采樣電阻的電阻值,它提供了足夠的余量,同時也不違反依從電壓要求。

收益選擇

除了由外圍電路引起的測量誤差外,ADC內部也有可能導致某些誤差的誤差源。

AD7124-8在內部集成了PGA,可用于放大不同增益的輸入信號,從而充分利用了ADC的大動態范圍,減少了量化噪聲引起的測量不確定性。然而,PGA也有可以在數據表中看到的增益錯誤。當增益=1和PGA不啟用時,最大增益誤差僅為+0.0025%,因為在工廠中每個AD7124-8都進行增益校準。然而,一旦啟動了增益1和PGA,典型的增益誤差就達到-0.3%,因此必須進行內部增益校準,以減少PGA造成的無法忍受的增益誤差。當增益設置為2、4或8時,校準后的最大增益誤差為+0.016%,大約是增益=1的誤差的10倍。當然,增益選擇不僅會改變增益錯誤,但也是積分的非線性。本文采用增益=1配置,因為量化噪聲引起的測量誤差小于增益&t;1校準后的增益誤差。

數字濾波器

本文選擇SINC4濾波器和10個SPS的輸出數據速率,原因如下。

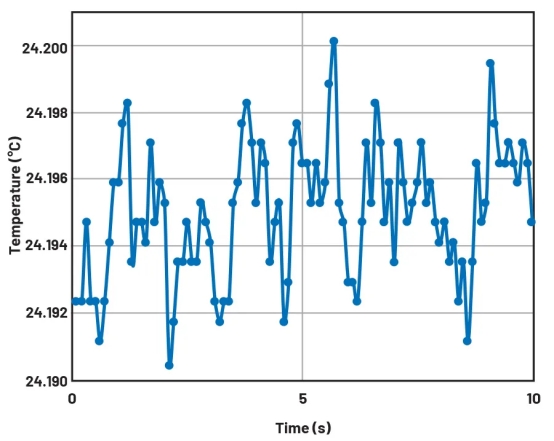

選擇SINC4濾波器的數據輸出速率為10的優點是,SINC濾波器在數據輸出速率的倍數上具有極高的衰減率,另一個考慮因素是噪聲的有效值。在全功率模式下,增益=1,輸出數據速率為10秒,和一個SINC4濾波器,RMS的噪聲值為0.23VV,峰值到峰值的噪聲為1.5VV。在溫度測量中,最高到最高的分辨率為21.7比特,這一分辨率被轉換為1.5安特V/250安特A/0.385(單位/溫度)=0.0156℃。測量過程中的實際溫度噪聲如圖4所示.

Figure 4. AD7124-8 noise.

內部校準

AD7124-8具有內部校準功能,可以大大降低ADC的增益和偏移誤差。由于AD7124-8在工廠進行增益=1的增益校準,所以在選擇增益=1時,ADC不支持內部增益校準。因此,對于增益誤差,本文不執行內部增益校準,而是直接使用工廠增益校準后的性能增益=1。

在充電重置后,系統將進行內部偏移校準的AD7124-8每次,以減少偏移錯誤。這樣就可以將偏移誤差和溫度漂移降低到噪聲范圍。在溫度測量中,Ad7124-8的典型偏移誤差是15VM-15VM,它被轉換為1/250VM/0.385=0.156℃。在內部偏移校準之后,最壞情況下的偏移誤差約為尖峰至尖峰噪聲值的一半,導致溫度測量的誤差僅約為0.008℃。

系統錯誤分析摘要

表3系統誤差分析表
