在計算系統的理論性能后,有必要通過測量驗證系統的實際性能。對于溫度測量系統,最重要的性能指標是測量溫度值與真實溫度值之間的誤差。因此,為了測量這一規格,需要一個精確的、大范圍的溫度源。偶然校準具有豐富的溫度校準經驗,其產品為各種溫度測量場景提供了可靠的標準。

FLOKE的7109A便攜式校準浴可以加熱或冷卻浴內的液體,控制溫度輸出范圍為-25℃至+140℃,精度為-0.1℃。與0.414℃相比,不容忽視.因此,我們需要一個更精確的溫度計和7109a一起形成一個更精確的源。由鉑電阻溫度計5615-12和便攜式溫度計1529組成的意外溫度測量系統在校準后,在0°C時的精度可達到+0.012℃。在隨后的實驗中,弗拉克的溫度測量系統作為標準,其讀數被認為是被測量液體的真實溫度值。

值得注意的是,恒溫器中液體的溫度場并非等溫。根據7109A的技術規格,其典型的均勻性值為0.02℃,這意味著同一時間溫度調節器中任何兩點之間的最大溫差為0.02℃。這可能導致重復實驗中的錯誤,因為不可能將溫度傳感器置于與先前實驗完全相同的位置。

試驗方法

將本文選擇的鉑電阻溫度計和RTD放入恒溫器中,將恒溫器設置為一定的固定溫度值,等待溫度穩定。同時記錄了偶然溫度測量系統和AD7124-8溫度測量系統的數值。以系統的讀數為真實值,以AD7124-8溫度測量系統的讀數為測量值。減去這兩個值,得到AD7124-8溫度測量系統的實際溫度測量誤差。

這里:

Tmeasured 是對AD7124-8溫度測量系統的讀數。

Ttrue 是對偶然溫度測量系統的讀數。

error [T] 在T°C溫度測量系統的實際溫度測量誤差。

零度以下的設定溫度值被選為-25℃、-20℃、-15℃、-10℃、-5℃、0℃,而高于零度的設定溫度值被選為0℃、10℃、25℃、37℃、55℃、70℃、85℃、100℃、120℃和140℃。

當溫度低于零度時,恒溫器中使用的液體是工業酒精,純度為99%,因為酒精的冰點相對較低。當溫度高于零度時,恒溫器中使用的液體是硅油,因為酒精是揮發性的,容易造成安全事故。

RTD探測器

暴露的RTD易受環境中各種物質的影響,防水防塵能力差。明顯地,水會嚴重影響RTD的電阻值。因此,有必要為RTD設計一個防水包裝。

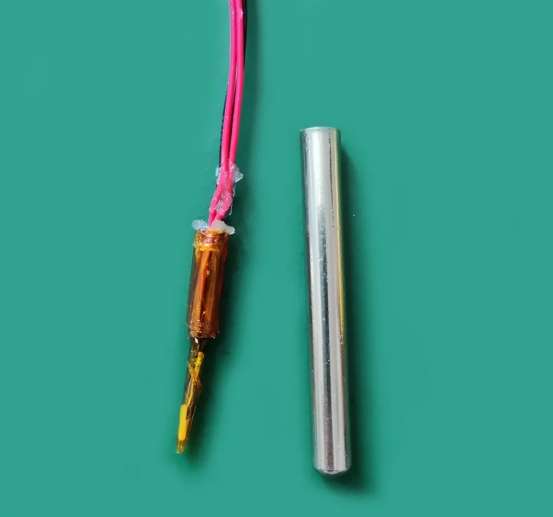

本文制作了一個簡單的不銹鋼探針來保護RTD,如圖5所示。制造方法是將RTD放入不銹鋼套中,然后用硅膠凝膠填充套口。硅膠凝固后,可放入恒溫器進行溫度測量。該方法并非優良的防水溶液,僅在實驗中使用。在實際應用中,RTD防水必須是設計師不能忽視的基本設計內容。

圖5一個RTD探測器。

值得注意的是,在超過670℃的高溫下,不銹鋼探測器會釋放出金屬離子,污染高純度鉑,導致RTD電阻值發生變化。因此,對于高溫測量應用,RTD應由石英玻璃或鉑制成的探針保護。這些材料可以在高溫下保持惰性,RTD可以保持不受污染。

試驗結果

本試驗全部采用14個rddsPtfd101b1a0編號的rtd1到rtd14,隨機與3個AD7124-8設備組合,并按表4連接到每個Ad7124-8的Evb電路板的信號輸入終端。然后將RTD探針置于不同溫度下的恒溫器中進行溫度測量,并將溫度測量值與實際值進行比較。

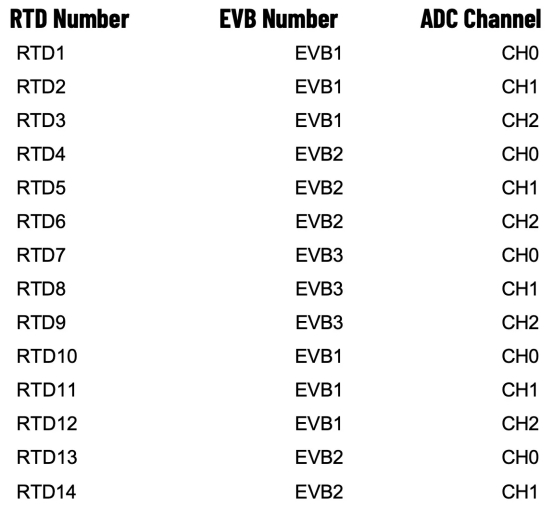

表4各通道數據統計

將多個溫度值的誤差組合起來,得到溫度測量系統在-25℃到+140℃之間的誤差曲線。圖6和圖7分別顯示了14個溫度測量通道溫度高于零和低于零的誤差曲線。

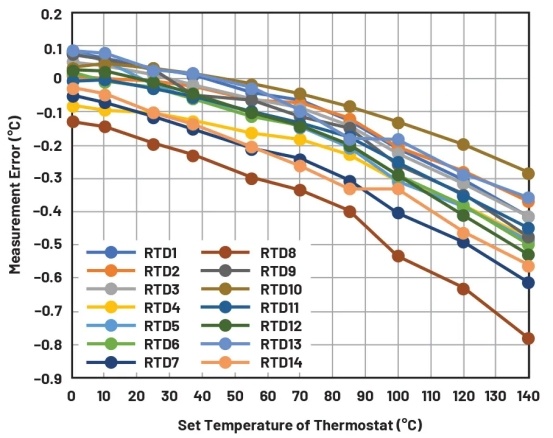

圖6誤差曲線(T&T;0℃)。

圖7誤差曲線(T<0℃)。

圖中的水平軸代表溫控器在°C中設定的溫度,垂直軸代表的測量誤差為°C。顯然,無論溫度低于或高于0℃,14個RTD溫度測量通道對應著14條誤差曲線,具有一致的變化模式。因此,從實際測試中獲得的數據可以精確地獲得誤差函數。 錯誤[T]溫度測量系統。如果該函數表達式能對同一過程產生的AD7124-8溫度測量系統產生一定的誤差補償效應,那么直接在程序中使用該函數進行誤差補償可以在生產中節省校準過程,大大提高溫度測量系統相對于未校準情況的性能。
