同步和定時

每個實時應用程序的阿爾法和歐米加是適當?shù)臅r間、同步和確定性系統響應。在設計電動機控制軟件時,必須特別注意這些方面。從本質上講,這個過程聽起來相當簡單:系統讀取傳感器值,處理控制算法,監測系統安全性,通過調整三個主要的壓水堆輸出的任務周期來管理輸出階段。

微小的定時錯誤會導致系統響應錯誤,操作不穩定,性能差.為了確保一切功能都如預期的那樣,保持同步和確保系統的決定性是至關重要的。在此,我要強調,我們正在處理一個"硬實時系統",在該系統中,嚴格的最后期限完成任務是絕對重要的。

電動機控制器軟件可以在沒有操作系統的情況下實現,使用適當?shù)膶崟r操作系統,或者是一種多芯混合解決方案,其中一些CPU核心在Bar-金屬模式下運行,而其他核心則使用操作系統。無金屬解決方案總是基于中斷驅動設計,在中斷過程中執行時間緊迫的任務,確保每件事都在精確的時間間隔下發生。

不管它是一個無金屬的、實時操作系統還是混合解決方案,都必須進行定時分析、任務優先排序和安全性分析,以確保高效和可靠的系統性能。

時間分析確保所有任務都能在截止日期前完成。這包括考慮每個任務的最壞情況執行時間。電動機控制中的一些主要關鍵任務是傳感器數據的采集、用PBM信號生成控制算法的執行、故障檢測和處理、應急和安全功能、與其他系統部件的實時通信以及與外部系統的同步。

鎖相環

如前所述,無論是集成在單片機/DSP硬件中,還是作為可持續發展框架中的IP核心實現的鎖相環路,都是同步關鍵事件所必不可少的。PLL的主要功能是將單片機/DSP/FPGA的內部時鐘與外部時鐘源或信號同步。這對于保持實時應用中的定時精度至關重要。當控制馬達的速度和位置時,對于精確的時間至關重要。PLL保證反饋信號采樣(如轉子位置和電流測量)與控制算法的執行之間的精確的定時調整,確保最佳同步和準確性。在具有多個核心的系統中,PLLS可以用來同步這些核心的操作。

在電機控制應用中,通過相位鎖定環路(PLL)對電流測量和模擬數字轉換(ADC)同步的脈沖寬度調制至關重要,以確保系統的精確和高效性能。同步時鐘,PLL確保所有的系統組件,包括壓波發生器,ADC和其他處理元件,運行同步時鐘。在這個同步時鐘的基礎上,控制輸送到電動機的功率的壓波M信號就產生了。這些信號的時序直接影響電動機的性能.電流傳感器測量流向電動機的電流。這些測量的時間是至關重要的,特別是在像面向外地的控制(FOC)系統中,在那里電流反饋被用來控制電動機的轉矩和速度。目前傳感器的模擬信號通過ADC轉換成數字值。PLL有助于將ADC采樣與壓波M循環同步。這種同步可以確保ADC在最佳時間采樣電流相對于壓波器的信號,通常是在壓波器既沒有完全啟動也沒有完全關閉的地方,以獲得準確的電流表示。然后將數字化電流測量輸入控制算法。PLL確保這些測量是在相對于壓波M信號的一致間隔進行的,使控制算法能夠根據狀態變量的變化而精確地修改壓波M的工作周期,確保最優化的電動機性能。通過將ADC采樣同步,使開關噪聲和失真的影響最小化。在大功率電動機控制中,這一點尤為重要,在這種情況下,壓波機信號可以引起明顯的電子噪聲。

電流和位置測量

精確測量和同步電流與壓波M脈沖是必要的。常規采樣、電流過采樣和平均法等技術被用來提高精度。

定期采樣的頻率與壓波管相同.這里的挑戰是確定適當?shù)娜訒r間。這涉及到設置一個延遲之間的開始的壓波M周期和類似數字轉換器(ADC)采樣。

目前過采樣的頻率高于壓波管,有時高出8-32倍,并平均測量結果。ADC中斷服務例程(ISR)頻率可以遠遠高于壓水堆頻率,這使得詳細的數據收集成為可能。

過電平受當前傳感器帶寬的限制.例如,在電動機控制中,大多數人體效應傳感器的帶寬通常在50千赫茲和160千赫茲之間。適當?shù)臅r序和同步是處理可能影響相位電流的高頻振蕩的關鍵。

圖1:同步水壓機和電流測量

圖1顯示了一個處理周期的時間安排。類似數字轉換器(ADC)可以配置為在高頻率采樣。這需要設置ADC的時鐘和調整其采樣率。一旦完成采樣,單片機單元(單片機)或數字信號處理器(DSP)處理這些樣品,以計算其平均值。這種計算通常是在積累一定數量的樣品之后進行的。主處理中斷服務例程(ISR)必須配置為在完成平均計算時觸發。此外,脈沖寬度調制模塊需要建立的方式,以確保同步之間的ADC采樣,ISR,和壓波M定時?，F(xiàn)代的單片機和DSP由于其強大的處理能力,能夠同時處理這些任務,實時操作能力,以及各種用于管理ADC、壓水堆和ISR任務的外圍設備。

位置傳感器數據的采樣與主處理中斷服務程序(ISR)同步是至關重要的。有必要考慮到數據傳輸所造成的任何延遲,這些可以外推以保持時間的精確性。在使用任何濾波器時,重要的是考慮相位延遲的影響。在使用解析器的情況下,解析器數據的處理必須是同步的,必須選擇正弦和余弦信號的幅值最小的一個點,以確保準確的讀數。此外,過采樣的解析器信號和應用帶通濾波器的截止頻率匹配的壓波M頻率可能是有益的。這種方法有助于過濾掉不需要的頻率,同時保持信號的完整性。

在高速系統中,當務之急是對轉子位置進行外推,以確保轉子位置的準確性,從而使定子磁場與轉子磁場保持正確的直線。精確的角度測量確保電機在任何給定的時間都能提供適當?shù)墓β?從而減少能量損失、轉矩波動、振動和熱的產生。

本文主要討論了應用直接轉子位置測量的面向場控制(FOC)應用。它不深入研究無傳感器FOC的應用,其中轉子的位置不是直接測量的,而是通過間接方法估計的。

安全功能

在電動機控制應用中常見的一些安全功能是:

安全轉矩下降(STO) :此功能可立即消除電動機驅動器的電源,使電動機停止產生轉矩。在緊急情況下,盡可能快地停止電動機是防止傷害的必要條件,這是一個至關重要的特點。

Safe Direction (SDI): 防止電動機向意外方向運行.

安全操作站: 此功能使電動機保持在停止狀態,而不拆卸電源.

安全速度范圍或有限安全速度: 確保電動機運行在一個安全的速度范圍或低于一個安全的最大速度.

過流保護: 此功能保護電動機和電子設備免受過大電流的損害,而過大電流可能是由于短路或過載等故障造成的。

過電壓和過電壓保護: 這些功能保護電壓條件太高或太低,可能損害電動機或控制電子。

熱保護: 監控電動機和驅動器的溫度.如果溫度超過安全限度,系統可以關閉以防止過熱。

速度監測和限制: 確保電動機不超過預先設定的速度限制,這對超過一定速度可能是危險的應用至關重要。

緊急停車: 物理按鈕或開關,當啟動時,立即使馬達停止.這是工業環境中的一個標準特征。

安全剎車控制: 對于裝有制動器的電動機,該功能安全地與制動器連接,以阻止電動機,特別是在重力可能引起運動的垂直應用中。在啟動安全制動功能之前,系統首先嘗試通過電制動來停止電動機,如果可行的話,這是一個將能量流倒轉來減速的過程。

安全功能可以實現在硬件(HW),軟件(SWS),或兩者的組合,取決于具體的要求和限制的應用。在硬件中,通常會實現過電壓和過電壓保護、過電流保護、熱保護和應急停止等安全功能,以確保系統的堅固、快速和可靠的保護。

軟件中實現了速度監控和限速、故障檢測算法和安全操作停止。

安全轉矩、安全方向(SDI)、安全轉速范圍/安全限制轉速(SLS)和安全制動控制等功能通常通過硬件和軟件的組合實現。這種混合方法通常涉及啟動和控制軟件命令,同時依賴硬件組件進行有效的執行和執行。

汽車控制中的安全設計和功能安全問題,包括SIL3等標準是一個專門的課題,本文沒有涉及。

嵌入式系統和電機控制領域的各種制造商提供了全面的設計包和工具,旨在促進和加速工業、運輸、能源和醫療等關鍵部門的設計和認證過程。這些軟件包通常包括預先認證的軟件庫、詳細的安全手冊和硬件模塊,這些模塊的設計是為了符合像ic61508、ISO13849等嚴格的安全標準。此外,它們通常提供廣泛的文檔和支持,以實現安全完整性等級等認證,這在高可靠性和安全性至關重要的應用中至關重要。這種援助不僅簡化了發展進程,而且大大減少了這些高度管制行業的合規和認證所需的時間和努力。

實時操作系統

選擇適合于電動機控制應用的實時操作系統對于確保高性能、可靠性和安全性至關重要。主要的考慮因素包括實時的rto的性能,它的資源效率,包括內存足跡和CPU的使用,以及基于優先級的先發制人的調度。高效快速的中斷處理以及系統的可靠性和健壯性也是關鍵因素。供應商支持和文檔、與硬件的兼容性以及開發工具(如IDES、調試器和分析器)的可用性和生態系統(包括庫和代碼示例)發揮著重要作用。最后,應該考慮到授權條款和實時操作系統的成本。

考慮到電動機控制應用的各種因素和具體要求,一個廣受贊譽的開源實時操作系統,以其效率和多功能性著稱,成為一個杰出的選擇。在成本效益、業務效率、系統靈活性、可靠性和穩健性、易用性、廣泛的硬件支持和資源效率等方面都是至關重要的考慮因素的情況下,這種選擇特別有益。

應用架構

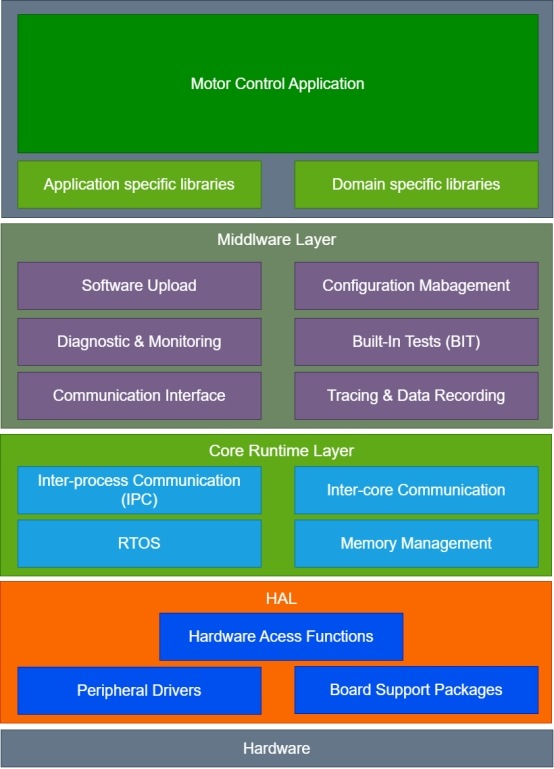

圖2:電機控制系統架構概覽

重要的是,電動機控制應用程序的架構包括幾個層次和模塊:

硬件抽象層: 提供了一個標準化的接口,用于訪問硬件外圍設備,包括ADAC、PBM控制器和通信接口,方便了可移植性和可伸縮性。它還包含板支持包(BSP)和各種硬件外圍設備的驅動程序,使無縫硬件-軟件集成。

核心運行時層: 這一層包括實時操作系統,用于高效的任務調度和系統資源管理。它還包括專門的內存管理,具有實時堆分配器設計,在時間緊迫的應用程序中優化內存分配。此外,該層整合了強大的核心間和流程間通信機制,促進系統內不同核心和流程之間無縫數據交換和同步。這一層是核心操作功能的支柱,確保平穩和高效的運行時性能。

中間件層: 這一層集幾個關鍵功能于一體:

· 通訊接口: 使用各種通信協議管理與外部系統或設備的交互。

· 追查和數據記錄: 專注于追蹤和記錄特定的信號和事件,能夠通過諸如發援會、iOS、以太網、UART、USB等渠道實時輸出數據。

· 軟件上載: 監督新軟件版本或更新的上傳,確保無縫集成和系統的連續性。

· 配置管理: 處理定制和操作調整的系統配置設置。

· 診斷和監測: 為系統診斷和持續監控提供工具,這對維護系統的健康和性能至關重要。

· 內置測試: 包括自我測試功能,以檢查硬件和軟件組件的狀態和功能。

電動機控制應用層: 位于所有層頂端的是電機控制應用程序,這是執行應用程序特定工作流的關鍵組件。這一層包括:

· 控制和信號處理算法: 這包括控制算法的核心控制,如530控制和面向場控制(FOC),以及旨在優化電動機性能的信號處理算法。

· 安全邏輯: 本組成部分致力于系統的安全方面,執行緊急情況下的必要協議和例行安全檢查,確保系統在安全參數范圍內運作。

· 針對具體應用的工作流程: 該層還集成了額外的、獨特的工作流,以適應電機控制應用程序的具體要求,確保全面的功能和性能。

應用程序工作流

應用工作流通常涉及幾個關鍵步驟:

第一階段引導加載程序: 這個基本組件負責啟動過程的初始階段,包括低級別的硬件初始化和加載主要的軟件組件。其作用的一個關鍵部分是加載和啟動用戶應用程序。Fsbl與應用層分開工作,通常由單片機或數字信號處理器制造商在其軟件開發包(SDK)中提供。定制板支持包(BSP)通常是必要的--例如,增加額外的內存檢查或診斷功能--以確保Fsbl滿足特定的系統要求并提高整體可靠性。

平臺安裝: 硬件組件的初始化:這包括建立ADC(模擬至數字轉換器)、系統中斷、壓波調制(脈沖寬度調制)模塊、通信接口(如SPI、I2C、UART)、看門人定時器以及任何其他必要的硬件外圍設備。設置中斷處理機制,以響應諸如計時器溢出、輸入更改或通信事件等事件。配置系統時鐘、電源模式,確?？刂破骱碗姍C的高效電源管理.

應用程序配置: 這個步驟包括定義操作參數的關鍵任務,這通常是通過讀取配置文件來實現的。這些文件指定了基本的細節,如電機特性、控制參數和操作限制。此外,配置設置可以通過各種方式進行調整,包括數字輸入、DIP開關,或者通過外部PC或主設備的通信接口進行動態調整。這種多方面的方法確保靈活和適應性的配置管理,滿足廣泛的應用程序需求。

這一階段還包括:

· 確定任務: 創建主要的控制任務、通信任務、健康監控任務等對應用程序功能至關重要的任務。

· 確定優先事項: 根據這些任務在應用程序中的重要性和作用,指定這些任務的優先次序。這對于確保關鍵任務(比如主控制任務)獲得必要的CPU時間來完成不那么重要的任務至關重要。

· 配置任務屬性: 這可以包括設置堆棧大小、指定任務參數和配置任何任務特定的屬性。

· 建立任務間溝通: 為任務之間的通信設置機制,例如隊列、信號符或共享數據結構。

傳感器校準: 在傳感器是整體的應用中,它們的校準對于確保讀數的精確性至關重要。特別是,霍爾效應傳感器,這是常用的,顯示最初的抵消,必須核算。在校準階段,這些初始補償被確定,隨后從電流測量中減去,以糾正傳感器輸出。這一步驟對保證傳感器數據的精度至關重要。

通信和監測: 數據通信:處理與外部設備或系統的通信,用于命令和控制、診斷或遠程監控。

管理人機界面(如適用)

在電動機控制應用程序中,HMI可以表示簡單的物理控制和指示器(如按鈕、LED或顯示器)或遙控接口。

主要中斷處理: 工作流程的這一部分包括:

· 傳感器數據采集: 實時讀取和處理來自傳感器的數據,這是控制回路反饋所必需的。

· 實時控制循環執行: 這是執行主要控制算法的地方(比如530控制或面向字段的控制),通常是為了響應定時器的中斷,以保持一致的時間。

· 執行者命令生成: 基于控制算法的輸出,生成執行器的命令,如電機驅動。它通常涉及到設置特定的數字輸出和壓波器信號的生成。

· 安全及緊急處理: 為了確保對安全和緊急事件(例如緊急停留)立即作出反應,應在這一專門階段按順序并高度優先地處理這些事件。這種方法不僅最大限度地減少了處理重大事件的延誤,而且還提高了系統的總體安全性和可靠性。此外,該階段包括檢測和應對各種類型的故障,包括過電流、過電壓和硬件故障。通過確定這些任務的優先次序,該系統能夠更好地迅速應對和減輕潛在風險,從而確保更安全的業務環境。

關鍵原則是維護一個簡明的中斷服務例程(ISR),主要用于在需要進一步處理時通知主要控制任務。在此上下文中,它的主要作用不是在ISR中執行整個控制邏輯,而是將事件的發生通知高優先級任務。為此,FERERTOS提供了各種通知方法,例如二進制信號符號、任務通知或隊列。主要的控制任務--實時操作系統任務--負責主要的控制算法。一旦收到ISR的通知,這個任務就會啟動(或解除阻塞)并執行前面描述的所有必要步驟。至關重要的是,主要的控制任務被分配一個適當?shù)膬?yōu)先級,以確?？刂扑惴ū谎杆偬幚碜裱璉SR。

應使用看門狗計時器確保主要任務的運行,該任務的設計是定期重置看門狗定時器,展示其正常操作,防止計時器失效并觸發系統重置或錯誤例程。

系統健康監測: 持續監控系統的故障,如過熱或其他異常,并在發現任何問題時采取適當?shù)男袆印?

伐木和數據記錄: 記錄重要事件、錯誤和系統性能指標,用于未來的分析或故障診斷。

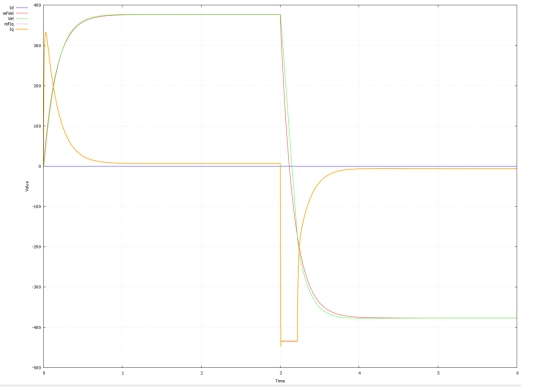

圖3:數據傳輸:從電機控制器記錄到PC分析"Alt="未定義";

優雅的關門: 確保當應用程序停止時電機和控制器安全關閉.

如果應用程序是在多芯單片機/DSP/FPGA上運行,則必須確保適當?shù)暮诵拈g通信機制。這可以通過芯片共享內存和軟件中斷來實現,盡管該方法可能因平臺不同而有所不同。其他的可能性包括消息傳遞接口、直接內存訪問(DMA)通道,或者使用特定于體系結構的專用硬件通信塊。

一種常見的方法是將一個核心專用于處理通信任務,另一個核心專用于主控制環。為了有效的任務管理,典型的做法是在兩個核心上都使用實時操作系統,但通常情況下,主控制核心是在一個非金屬環境中運行的,用于流線型、低級別的控制。各種制造商,包括德克薩斯儀器及其控制法律加速器(CLA),ARM的皮層-MDSP擴展器,ST微電子的藝術加速器,微芯片的DSPIC,NXP的電動機控制共同處理器,英菲良公司的XMC數學共同處理器,提供專門的處理單位,以提高在特定嵌入式系統應用中的性能。這樣的擴展增加了總體的計算帶寬,并釋放了CPU用于其他任務,如通信、監控和診斷。
