一、什么是關斷電路

功率MOSFET是電壓型驅動器件，輸入阻抗高，因而開關速度可以很高。功率MOS管的柵極有等效的輸入電容CISS。MOS電路中常見的電路之一就是關斷電路。

關斷電路通常指的是斷路，?即電路中某一處因斷開而使電阻過大，?電流無法正常通過，?導致電路中的電流為零。?中斷點兩端電壓為電源電壓，?一般對電路無損害。?這種情況可能是由于導線斷了，?或者用電器（?如燈泡中的燈絲斷了）?與電路斷開等原因造成的。?在物理學的語境中，?"開"被解釋為打開，?使電路隔絕，?也就是關閉，?而"關"則被解釋為合上，?是電路通順，?也就是打開。?然而，?這里的"關閉電路"實際上是指電路處于斷路狀態，?即電流無法流通的狀態。

二、關斷加速電路設計分析

為了減少MOS管關斷時間從而減少開關損耗，驅動電路會要求關斷時快速抽取柵極電荷，此時驅動回路需要一個低阻抗回路。

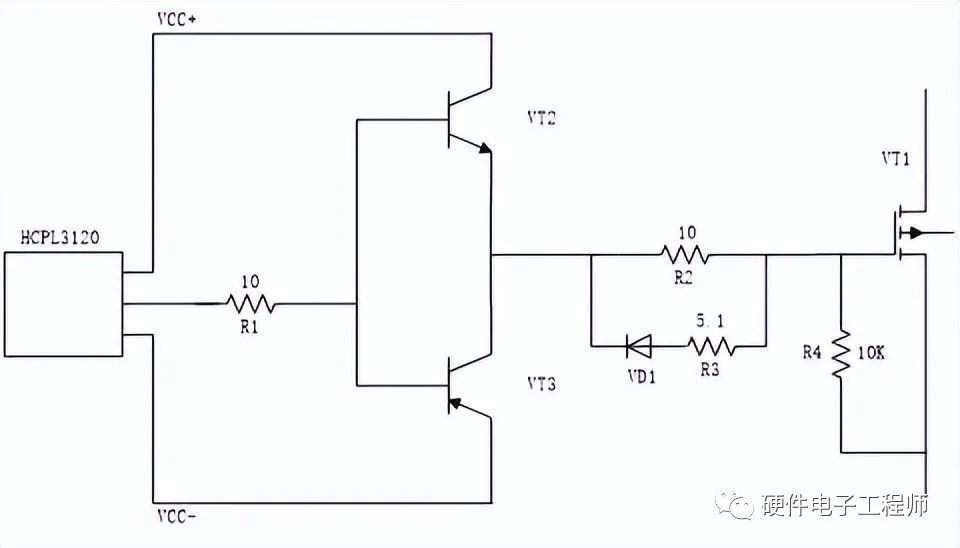

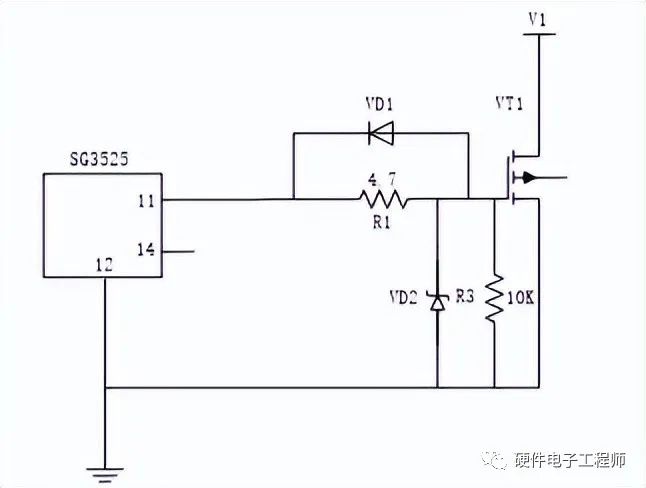

如上圖中的VD1是快速關斷二極管，在關斷時它直接短路掉和它并聯的驅動電阻，使得驅動回路的阻抗降低從而快速將柵極電荷抽走。在驅動電阻上并聯一個二極管就是一種關斷加速電路，有時候二極管可以串聯一個合適的電阻，最終達到MOS管開通和關斷不同的工作狀態從而滿足設計要求，如下圖中VD1、R3所示。

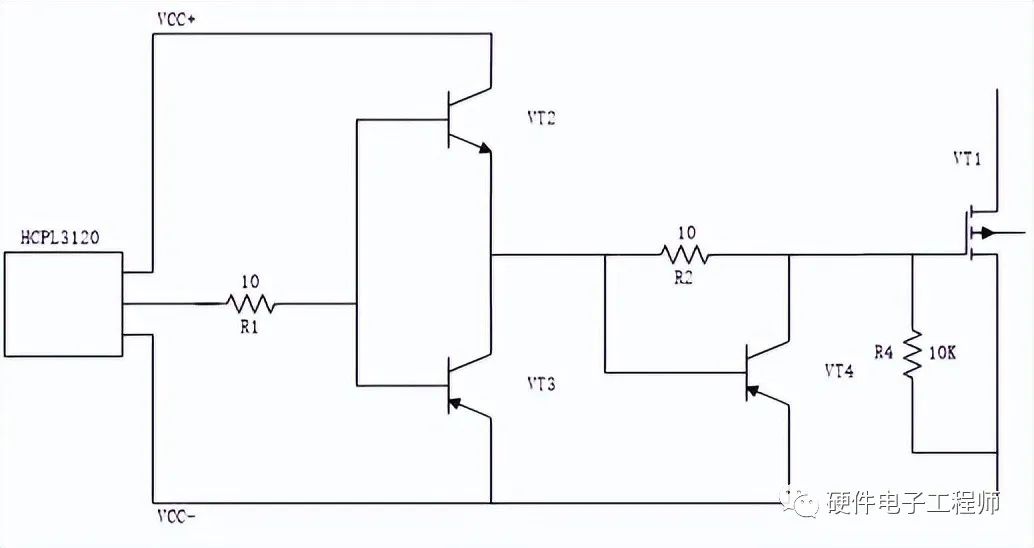

上圖中雖然通過增加二極管減少驅動電路的阻抗，但二極管、三極管導通壓降以及導通電阻還是存在的，回路阻抗減小有一定的限度。如下圖中VT4管的存在是增加了MOS管柵極到低電平的回路，VT4可以選擇三極管，但三極管的導通需要基極偏置，三極管不能工作完全飽和狀態，抽取電荷的能力也是有限的?？梢赃x擇小容量MOS管來代替三極管，但這個MOS管需要一個電平的轉換以使和實際驅動信號的相位相反。

由于MOS管是電壓驅動，并能夠運行在飽和導通狀態，把功率MOS管的電荷迅速抽走，如下圖所示。

關斷加速還有一個更簡單有效的方法就是使用足夠低的負電源關閉，所以解決措施要根據實際需要和效果來定，可以是一個方案也可以是多個方案，更可以進行適當?shù)碾娐纷兎N。
