隨著單片機系統的廣泛應用和計算機網絡技術的普及，單片機的通信功能愈來愈顯得重要。單片機通信是指單片機與計算機或單片機與單片機之間的信息交換。通信有并行和串行兩種方式。在單片機系統以及現代單片機測控系統中，信息的交換多采用串行通信方式。

一、串口通訊簡介

51單片機的串口通信是通過內置的串行通信口(UART)實現的，常用于與外部設備進行數據交換。

串口通信是一種基于串行傳輸的數據通信方式，通過一根數據線和一根時鐘線(或不需要時鐘線)進行數據傳輸。數據按照一定的規則和時序被發送和接收。

UART

串口通信通常使用異步串行通信協議(UART)，其中數據按照一定的幀格式進行傳輸，包括起始位、數據位、校驗位和停止位等。常見的串口通信速率(波特率)有9600、19200、38400等。

STC89C51RC/RD+的串口資源

STC89C51RC/RD+內置2個互相獨立的接收、發送緩沖器，可以同時發送和接收數據。 兩個緩沖器可以共用一個地址碼 99H。

兩個緩沖器統稱串行通信特殊功能寄存器SBUF。

二、51單片機串口介紹

1. 內部結構

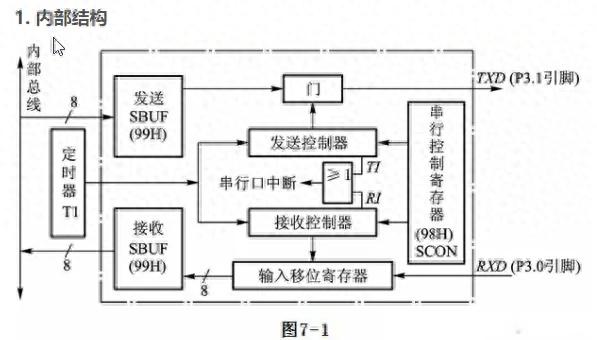

如圖所示：

TXD：接P3.1引腳

RXD：接P3.0引腳

SBUF 是緩沖區，分為發送緩沖區和接收緩沖區。

TH1和TL1是定時器1的功能，需要工作在方式2(自動重載模式)，用來設置波特率;

接收數據時，數據從引腳接收，通過移位寄存器接收到 SBUF，然后控制寄存器把RI置1(接收中斷)，然后觸發中斷;

發送數據時，SBUF傳到控制門，由發送控制器控制TI 觸發中斷;

2. 寄存器

(1)串口控制寄存器SCON

SCON 寄存器結構：

Bit: 7 6 5 4 3 2 1 0 ┌────┬────┬────┬────┬────┬────┬────┬────┐ │ SM0 │ SM1 │ SM2 │ REN │ TB8 │ RB8 │ TI │ RI │ └────┴────┴────┴────┴────┴────┴────┴────┘

SCON 寄存器各位的功能：

位7-5：SM0、SM1、SM2(串口工作模式位)：

這三位用于設置串口工作的不同模式。它們的具體含義如下：

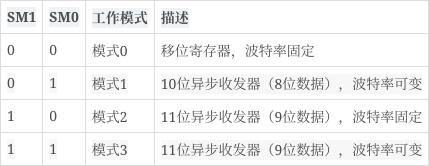

SM0、SM1：用于設置串口工作的模式，共有四種工作模式，包括模式0、模式1、模式2和模式3。

SM2：用于設置串口是否工作在多機通信模式，一般工作在單機模式時，該位為0。

位4：REN(接收允許位)： 該位用于控制串口的接收功能，置1時允許串口接收數據，清0時禁止串口接收數據。

位3：TB8(發送位8)： 該位用于設置在串口工作在模式2或模式3時發送的數據的第9位，通常用于設置奇偶校驗位。

位2：RB8(接收位8)： 該位用于存儲在串口接收到的數據的第9位，通常用于接收端的奇偶校驗檢測。

位1：TI(發送中斷標志位)： 該位用于指示串口發送數據的中斷標志，發送完一幀數據后會被置1，需要在中斷服務程序中清零。

位0：RI(接收中斷標志位)： 該位用于指示串口接收數據的中斷標志，接收到一幀數據后會被置1，需要在中斷服務程序中清零。

(2)電源控制寄存器PCON

PCON全稱為Power Control Register(電源控制寄存器)，它包含了一些與單片機的電源管理相關的控制位。

PCON寄存器結構：

Bit: 7 6 5 4 3 2 1 0 ┌────┬────┬────┬────┬────┬────┬────┬────┐ │ SMOD │ SMOD0│---- │ ---- │ ---- │ ---- │ POF0 │ POF1 │ └────┴────┴────┴────┴────┴────┴────┴────┘

PCON寄存器各位的功能：

位7：SMOD(串口波特率倍增控制位)：

SMOD用于控制串口波特率是否加倍。置1時，串口波特率加倍;清0時，不加倍。

位6：SMOD0(串口0波特率倍增控制位)：

該位是SMOD的擴展位，一般在多串口通信時使用。SMOD置1時，SMOD0表示串口0的波特率是否加倍;SMOD清0時，該位無效。

其它位與串口通訊沒大關系。

3. 計算波特率

使用本文開源地址里的 51 波特率計算.exe 工具：

注意軟件里設置定時器1的定時器方式，不是串口的工作方式。

SMOD：是否倍頻(不是波特率加倍，只是計算初始值變化)。

晶振頻率最好使用11.0592，這樣誤差比較小。

4. 串口配置步驟

通過TMOD寄存器 確定定時器T1工作方式2(自動重載) ;

通過SCON寄存器 確定串口工作方式 ;

計算T1的初值，設定波特率，裝載 TH1，TL1;

啟動定時器T1;

開啟中斷;

串口初始化;

三、 開發示例

1. 硬件電路

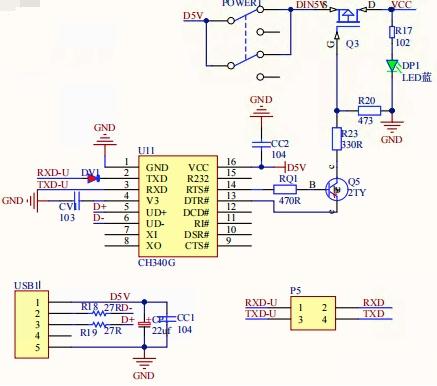

開發板使用USB轉串口電路，同時也是下載模塊的電路。

2. 代碼實現

本代碼效果： 串口接收數據后，原樣返回串口。

uart_utils.c

#include "uart_utils.h"#include /*** @brief 串口初始化*/void uart_init(u8 baud){ // 設置計數器1的工作方式2 TMOD = 0x20; // 設置定時器1的工作方式1 SCON = 0x50; // 0b01010000 // 波特率倍頻 PCON = 0x80; // 0b10000000 // 計數器初始值 TH1 = baud; TL1 = baud; // 打開接收中斷 ES = 1; // 打開總中斷 EA = 1; // 啟動定時器1 TR1 = 1;}/*** @brief 串口發送數據*/void uart_send(u8 dat){ SBUF = dat; while(!TI); TI = 0;}/*** @brief 使用中斷接收串口數據*/void uart_recv() interrupt 4{ u8 dat; if(RI){ RI = 0; dat = SBUF; uart_send(dat); }}

main.c

#include #include "led_utils.h"#include "common_utils.h"#include "types.h"#include "timer_utils.h"#include "uart_utils.h"/*** @brief 主函數*/main(){ // 關閉所有l(wèi)ed led_all_off(); uart_init(0xfa); while(1) { }}
