一、基本概念。

IIC(I2C)協議是一種串行通信協議，用于連接微控制器和外圍設備。IIC協議只需要兩根信號線(時鐘線SCL和數據線SDA)就能完成設備之間的通信;支持多主機和多從機通信，通過設備地址區分不同的設備;標準模式下可達100Kbit/s，快速模式下可達400Kbit/s，高速模式下可達3.4Mbit/s;具有應答機制，可以檢測數據的正確性和設備的存在性。

I2C通信協議使用兩根線(串行數據線SDA和串行時鐘線SCL)進行通信，其中SDA用于傳輸數據，SCL用于傳輸時鐘信號;支持多主設備和多從設備的通信，通過地址來識別不同的設備，并支持?jǐn)?shù)據的讀取和寫入操作。

I2C通信協議在很多嵌入式系統和電子設備中被廣泛應用，例如傳感器、存儲器、顯示屏等設備之間的通信;由于其簡單的硬件連接和靈活的設備支持，I2C通信協議在許多應用中都具有很好的適用性。

物理拓?fù)浣Y(jié)構圖

通信的原理是控制SCL和SDA的時序，時期滿足總線協議從而進行數據的傳輸。 I2C總線上每一個設備都可以作為主機或者從機，而且每一個設備都會對應一個唯一的地址(地址可以從器件手冊得知)。主從設備之間通過這個地址來確定與哪個器件進行通信。 I2C總線數據傳輸速率在標準模式下可達100kbit/s，快速模式下可達400kbit/s，高速模式下可達3.4Mbit/s。主設備與從設備之間以字節(8位)位單位進行雙向的數據傳輸。

二、時序介紹。 整體時序圖如下：

I2C協議整體時序圖

協議時序狀態說明： (1)總線空閑狀態：SDA為高電平，SCL為高電平。 (2)I2C協議起始位：SCL為高電平，SDA出現下降沿，產生一個起始位。 (3)I2C協議結束位：SCL為高電平，SDA出現上升沿，產生一個結束位。 (4)I2C讀寫數據狀態：主要包括數據的串行輸入輸出和數據接受方對數據發送方的響應信號。具體的時序如圖：

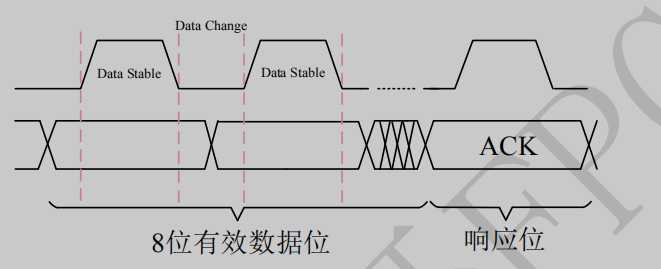

讀寫數據具體時序

當主機向從機寫入數據時，SDA上的數據在SCL的高電平期間被寫入從機中。從主機的角度看，需要在SCL低電平期間改變要寫入的數據。而當主機讀從機中的數據時，從機在SCL低電平期間改變要寫入的數據，在SCL的高電平期間數據保持穩定，從主機角度看，需要在SCL的高電平期間將SDA上的數據讀取存儲。 數據傳輸過程：每當一個字節的數據或命令傳輸完成時，數據接受方會發送一位應答位，在響應應答位時，數據發出方將SDA總線設置為三態輸入，由于總線上都有上拉電阻嗎，因此此時總線默認為高電平，若數據接受方正確接受數據，則數據接受方將SDA總線拉低，表示此次的數據或命令接受成功。所以，主機將一字節的數據或命令傳出后，會將SDA信號設置為三態輸入，等待從機應答，即SDA被從機拉為低電平，若應答正確，表明可以結束或開始下一個數據或命令的傳輸，否則表明當前的數據或命令傳輸失敗，主機就可以放棄寫入或者重新發起寫入。

三、I2C器件地址。 每個I2C器件都有一個器件地址，有的器件地址在出廠就設置好，無需更改，有的留下幾個控制地址的引腳，由用戶自己在硬件設計時確定。 一般情況下主機和從機的角色是確定的，主機向總線上發送地址信息，這條總線上所有的從機都會接收到總線上發來的地址，并與從機本身的地址做比較，如果一致，則匹配成功，相應的從機向總線上發送一位應答位，表示此次通信建立起來了，主機沒有收到應答信號則表示尋址失敗。 I2C協議在進行數據傳輸時，主機首先需要向總線上發出控制命令，其中，包括從機的器件地址和讀寫控制，然后等待相應的從機響應。如圖：

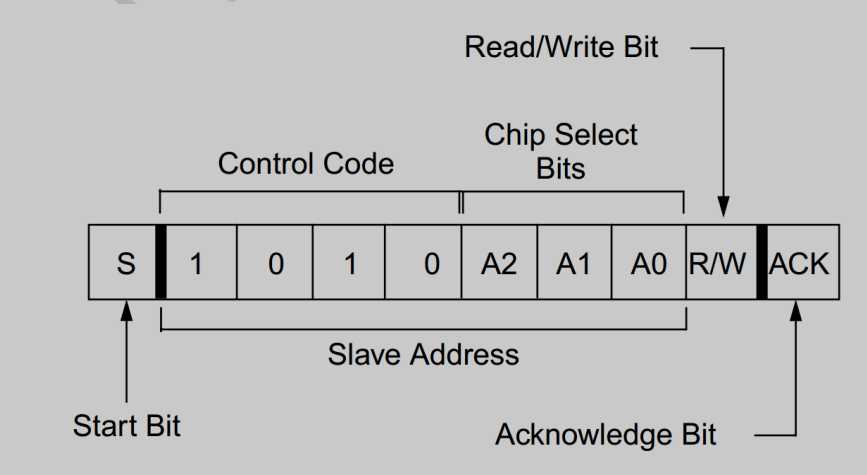

控制命令傳輸數據格式

I2C 傳輸時，按照從高到低的位序進行傳輸?？刂谱止?jié)的最低位為讀寫控制位，當該位為 0 時表示主機對從機進行寫操作，當該位為 1 時表示主機對從機進行讀操作。例如，當需要對片選地址為 3’b100 的器件 發起寫操作，則控制字節應該為 1010_100_0。若進行讀操作，則控制字節應該為 1010_100_1。

四、I2C存儲器地址。 每個支持I2C協議的器件，內部總會有一些可供讀寫的寄存器或存儲器，因此，我們需要對一個器件的存儲單元進行讀寫，就必須要能夠指定存儲器單元的地址。I2C協議設計了有從機存儲器單元尋址地址段，該地址段為一個字節或兩個字節長度，在主機確認收到從機返回的控制字節響應后由主機發出，地址長度因器件類型不同。以下是一個字節和兩個字節的示意圖：

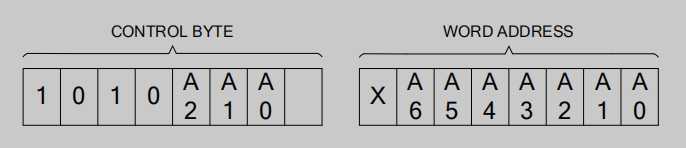

一個存儲器字節地址

存儲器兩個字節地址

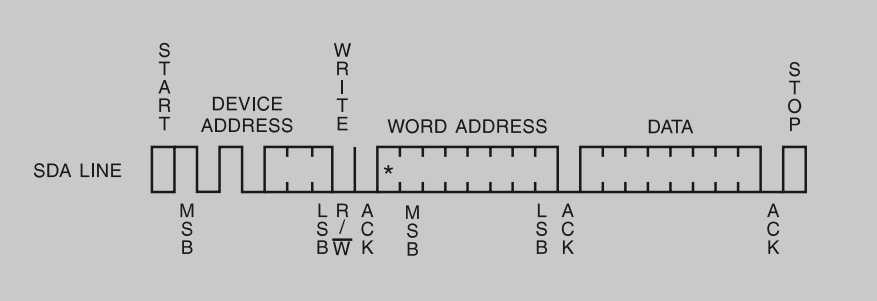

五、I2C寫時序。 1、單字節寫時序：不同器件地址字節不同，所以對于寫時序會有差別，圖示為1字節地址段器件單字節寫時序圖。

iic通信協議原理(https協議原理)

根據時序圖，從主機的角度分析一次寫入單字節數據過程如下; a、主機設置SDA為輸出; b、主機發出起始信號; c、主機傳輸器件地址字節，其中最低位為0，表明為寫操作; d、主機設置SDA為三態輸入，等待讀取從機應答信號; e、讀取應答位信號成功，主機設置SDA為輸出，傳輸1字節地址數據; f、主機設置SDA為三態輸入，讀取應答信號; g、讀取應答信號成功，對于兩字節地址段器件，傳輸?shù)刂窋?shù)據低字節，對于1字節地址段器件，主機設置為輸出，開始傳輸待寫入的數據; h、設置SDA為三態輸入，讀取應答信號，對于兩字節地址段器件，接著發送一次低字節位地址信息，并讀取應答信號; i、讀取應答信號成功，主機產生STOP位，終止傳輸。 2、I2C連續寫時序(頁寫時序) 連續寫也稱頁寫，但不是所有的器件都支持連續寫時序，連續寫是主機連續寫多個字節數據到從機，和單字節寫操作類似，下圖為連續寫時序：

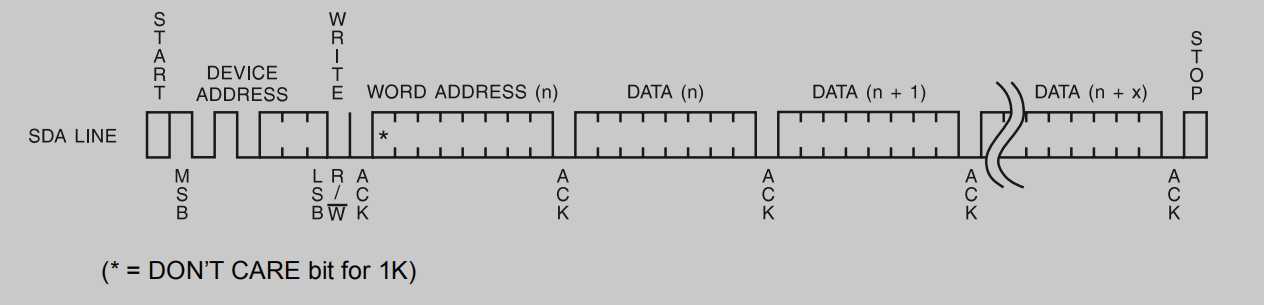

頁寫時序

六、I2C讀時序。 1、單字節讀時序。 單字節讀操作分為1字節地址段器件單字節數據讀操作和2字節地址段器件單字節數據讀操作。以下為1字節地址段器件單字節數據讀操作：

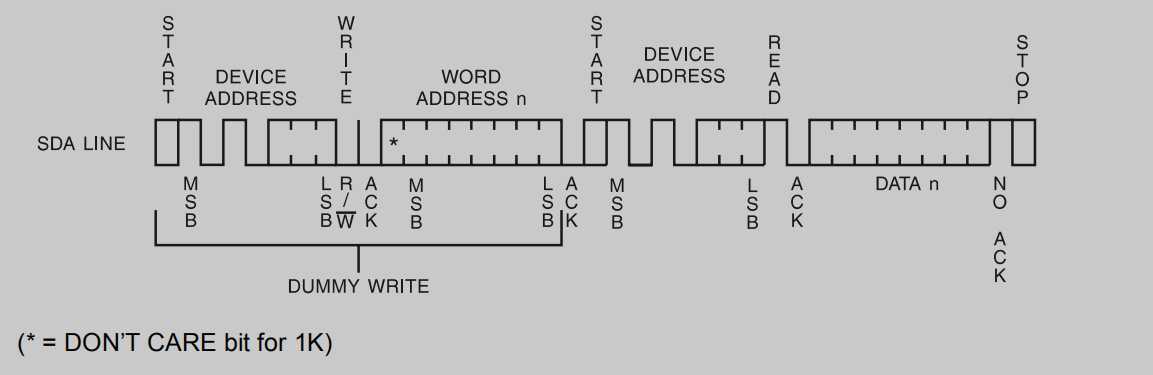

1字節地址段器件

從主機角度描述一次讀取數據過程： a、主機設置SDA為輸出; b、主機發起起始信號; c、主機傳輸器件地址字節，其中最低位為0，表明為寫操作; d、主機設置SDA為三態輸入，讀取從機應答信號; e、讀取英達信號成功，主機設置SDA為輸出，傳輸1字節地址數據; f、主機設置SDA為三態輸入，讀取從機應答信號; g、讀取應答信號成功，主機設置SDA為輸出，對于兩字節的地址段器件，接著傳輸?shù)妥止?jié)地址數據，對于1字節地址段器件跳過次步驟; h、主機發起起始信號; i、主機傳輸器件地址字節，其中最低位為1，表明為讀操作; j、設置SDA為三態輸入，讀取從機應答位信號; k、讀取應答位信號成功，主機設置SDA為三態輸入，讀取SDA總線上的一個字節的數據; l、產生無應答信號(高電平)，無需設置為輸出高電平，由于上拉電阻的原因，總線會被自動拉高。 m、主機產生STOP位，終止傳輸。 2、連續讀時序(頁讀取) 連續讀是主機連續從從機讀取多個字節數據，這個和單字節讀操作類似。如下：

連續讀時序

具體時序分析類似于單字節讀取。
