一、精密運算放大電路與普通運算放大電路的區別

普通運算放大電路構成一般類似，精密放大電路會多一些電源去耦，濾波等特殊設計的電路。主要區別在于運算放大器上，精密運算放大器的性能比一般運放好很多，比如開環放大倍數更大，CMRR更大，速度比較慢，GBW，SR一般比較小。失調電壓或失調電流比較小，溫度漂移小，噪聲低等等。好的精密運放的性能遠不是一般運算放大器可以比得，一般運放的失調往往是幾個mV，而精密運放可以小到1uV的水平。要放大微小的信號，必須用精密運放，用了一般的運放，它自身都會帶入很大的干擾。要通過外圍電路改善，小幅或者微調可以，但無法大幅度或者徹底改變。

將來隨著各種新型傳感器的推出，人們對電子設備性能要求越來越高，大量自動化設備投入使用，低失調、低噪聲的高精密放大器將會在醫療電子、測量儀表、汽車電子、工業自動化設備等領域大顯身手。高精密運算放大器的性能指標將與時俱進，向著更低電壓電流噪聲更低的失調電壓、更低的失調電壓溫漂、更大帶寬、更小功耗、更高電壓方向不斷創新，產品不斷推陳出新，滿足客戶不斷提高的設計需求。

最常用的精密運放就是OP07，以及它的家族，OP27，OP37，OP177，OPA2333。其他的還有很多，比如美國AD公司的產品，很多都是OPA帶頭的。

二、運放電路設計實例

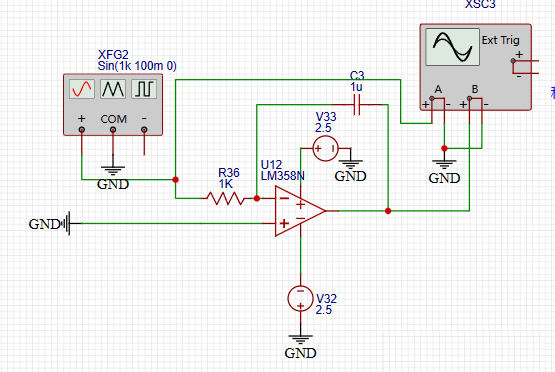

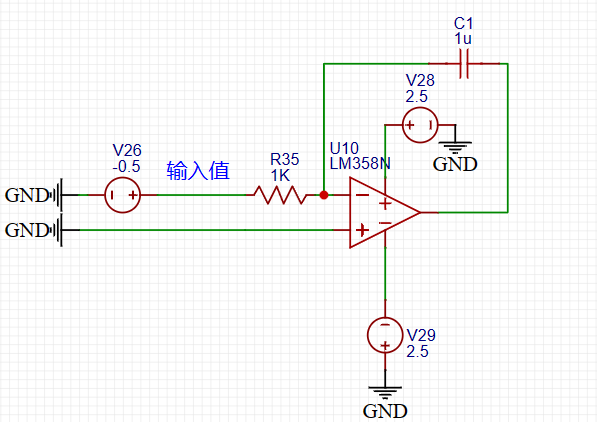

（一）積分運算電路

積分運算電路是一種基本的模擬電路，可以實現對輸入信號進行積分操作。它主要由一個運算放大器、一個電容和若干個電阻組成。

在積分運算電路中，輸入信號經過一個電阻后接入運算放大器的反向輸入端，同時電容連接在運算放大器的輸出端和反向輸入端之間，形成一個反饋回路。

當輸入信號變化時，運算放大器將輸出一個電壓，這個電壓通過電容被積累，并逐漸累積到一定的電壓值。這個電壓值即為輸入信號的積分結果。

積分運算電路常用于模擬信號處理、濾波和控制系統中。在濾波中，積分運算電路可以實現低通濾波的效果，濾除高頻噪聲；在控制系統中，積分運算電路常用于實現積分環節，提高系統的穩定性。

計算公式：

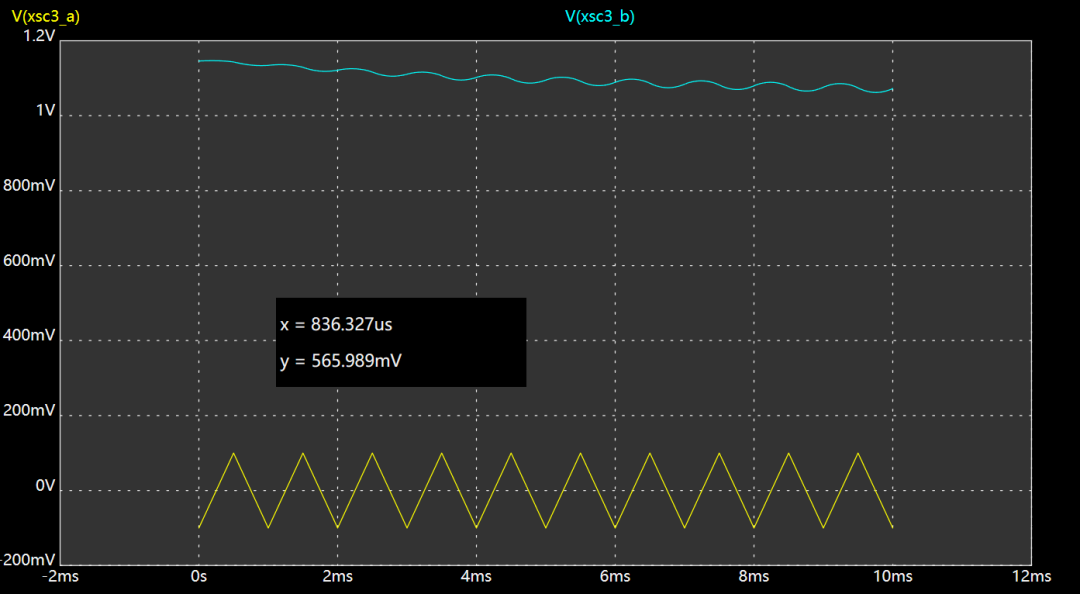

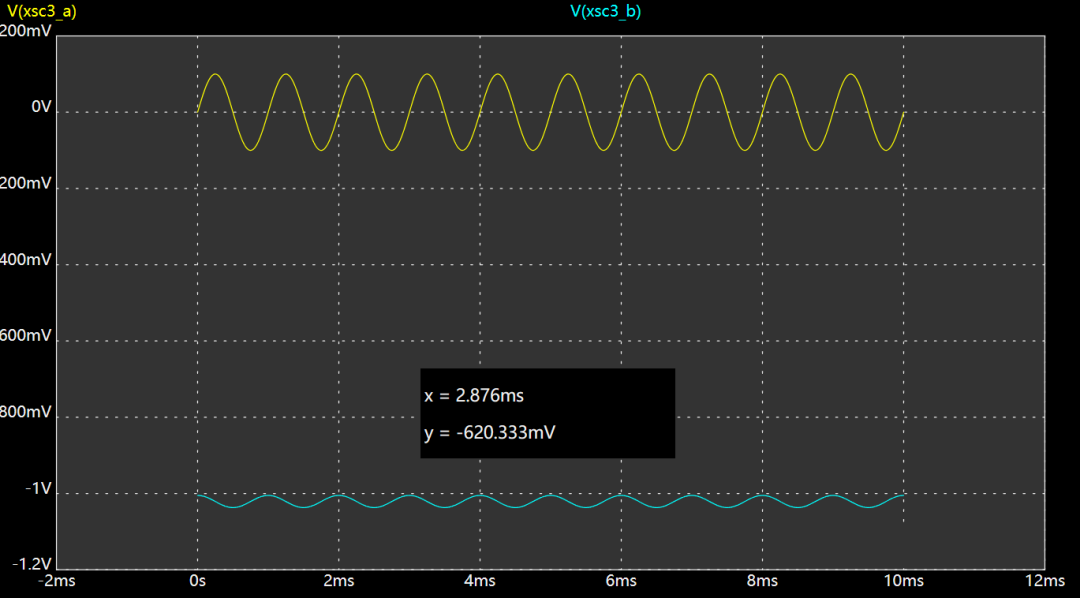

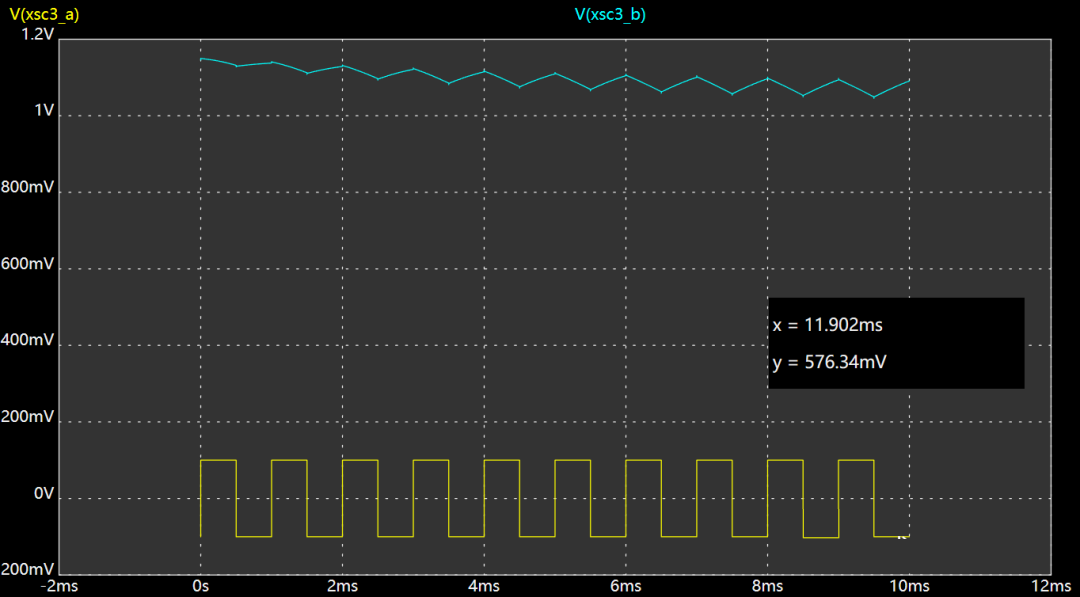

實際仿真：

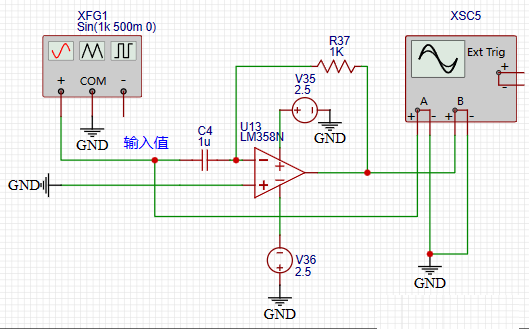

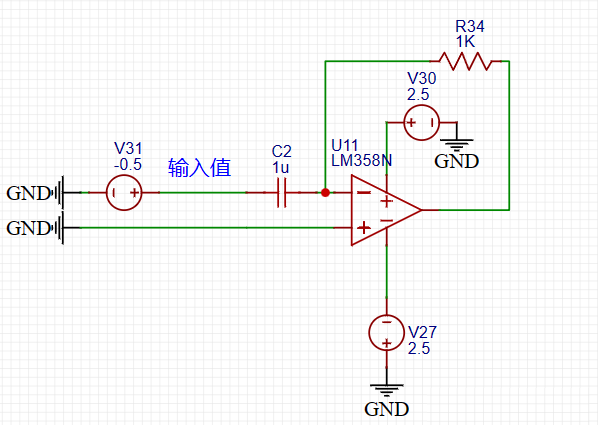

（二）微分運算電路

計算公式：

根據電路的基本原理和運算放大器的特性，可以得到以下計算公式：

Uo= -R * C * dUi(t)/dt；其中，R 表示反饋電阻的阻值，C 表示電容的容值，dUi(t)/dt表示輸入信號 Ui(t) 對時間的導數。

需要注意的是，微分運算電路對輸入信號的幅度和頻率有一定的限制，過高的頻率或幅度可能導致失真或飽和。因此，在設計微分運算電路時需要根據應用需求選擇合適的電路參數和元件。
