電荷泵是一種增加或反轉DC電壓的技術。例如，+5V可以轉換為+10V或-5V(或更高/更低的值)。與…相比升壓轉換器電荷泵需要更少的元件和更少的PCB空間，并且更便宜;然而，電荷泵的局限性在于它們只能提供相對少量的電流。由于低電流限制，電荷泵最適合信號(通信)或驅動LCD背光等應用。歷史上，一個常見的應用是產生+3V至+15V和-3V至-15V的RS232通信收發器(如MAX232)。

理論

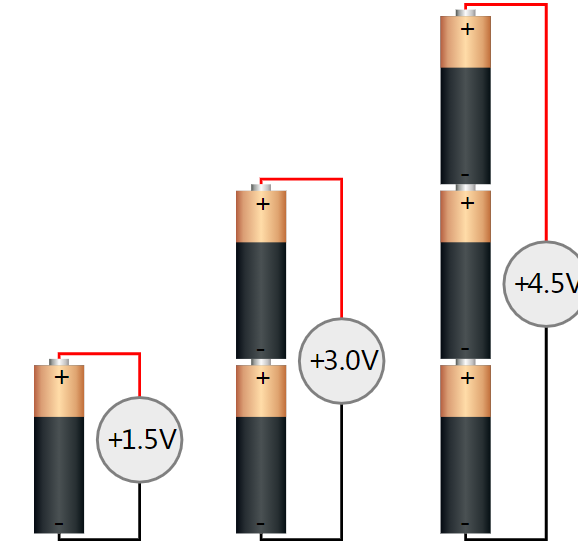

電荷泵的工作原理非常簡單。關于電，我們學到的第一件事是，如果我們將電池串聯，那么它們的電壓就會相加。

另一個電學基礎是電容器就像小電池。

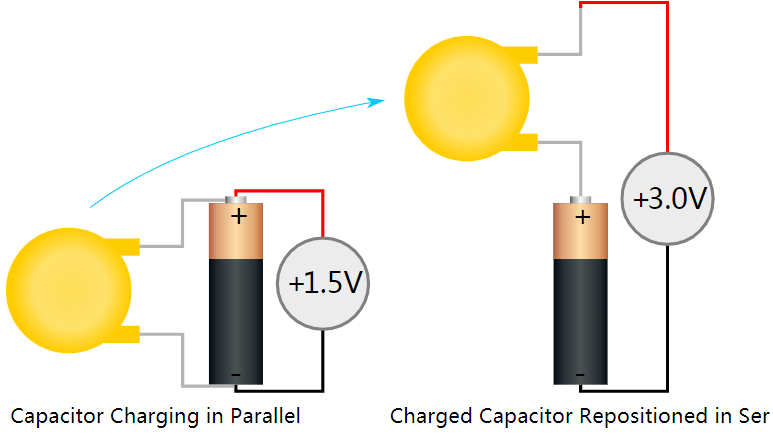

如果我們可以用一個電壓源給一個電容器充電，然后迅速將其與電壓源串聯重新定位，那么我們就可以使電壓加倍(與串聯添加電池增加其電壓的方式相同)。在電路中，重新定位可以通過開關來完成——機械開關(物理開關或電磁繼電器)或固態開關(晶體管/二極管)。

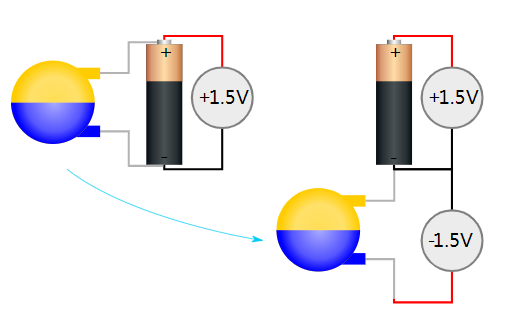

就產生負電壓而言，這只是重新定位電容器的情況，使得其正充電端子連接到電壓源的負端子。

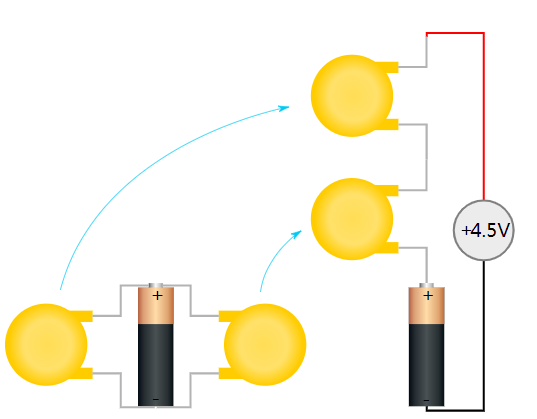

該原理也可以被縮放，因?yàn)槿我鈹?shù)量的電容器可以在電壓源處被并聯充電，然后被重新放置在堆疊中。

電荷泵原理圖

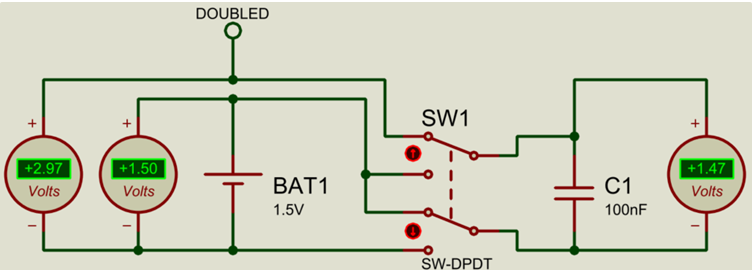

在原理圖上，上述配置可以按如下方式完成：

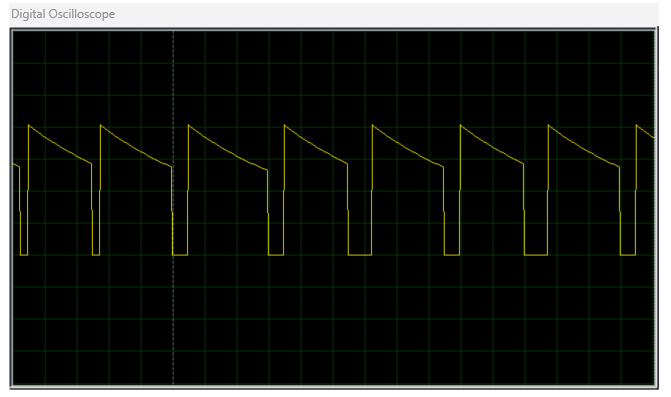

(截圖是在切換的瞬間后稍微捕捉到的，此時電容已經稍微放電了。)

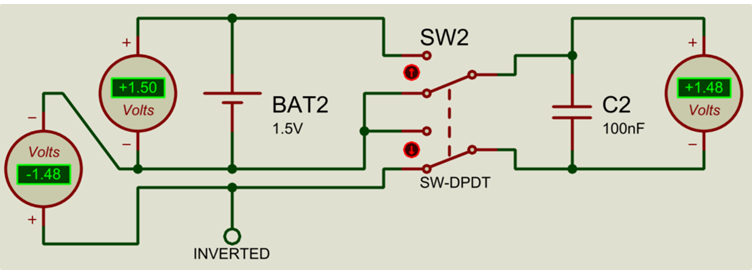

電壓反轉看起來如下：

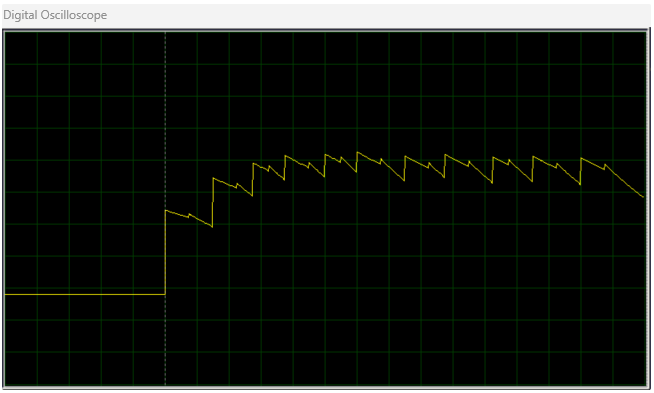

當然，如果有任何負載，則電容器將立即開始放電，因此有必要在并聯和串聯配置之間不斷地來回切換電容器，以便保持對其再充電。

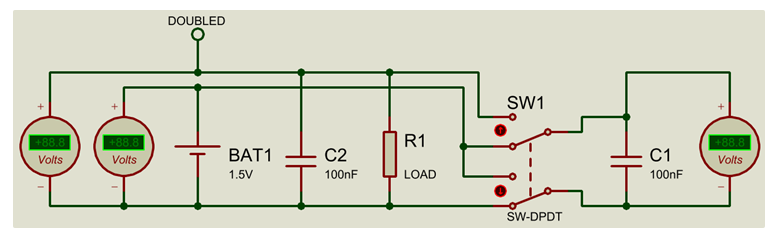

為了在開關時保持輸出電壓相對恒定，我們可以在輸出端增加一個電容。

這在一定程度上平滑了輸出。

然而，讓某人來回?fù)軇?dòng)開關來運行電荷泵顯然是不實際的，并且為了用合理尺寸的電容器保持相對穩定的輸出電壓，需要非?？焖俚拈_關;因此需要快速時鐘信號來運行切換。

時鐘電荷泵

在上述電路中，MC34063降壓轉換器用于將25V降壓至5V。開關晶體管集成在控制器內部，因此不需要外部晶體管?？刂破魇褂梅答侂娮鑂2/R3監控輸出電壓，并在負載上保持恒定的輸出電壓。

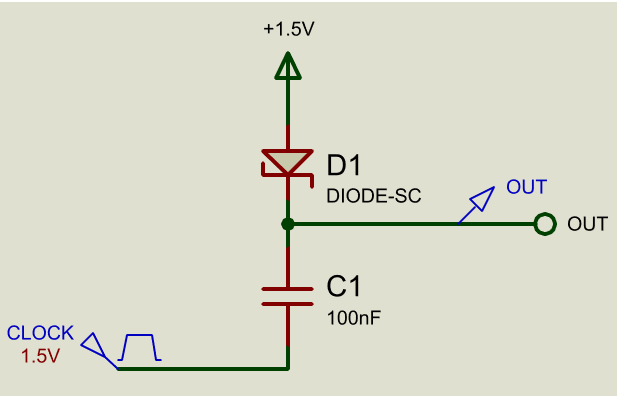

給定一個時鐘信號，我們可以將該信號連接到電容的負極，并通過二極管將電容的正極連接到正電壓源。

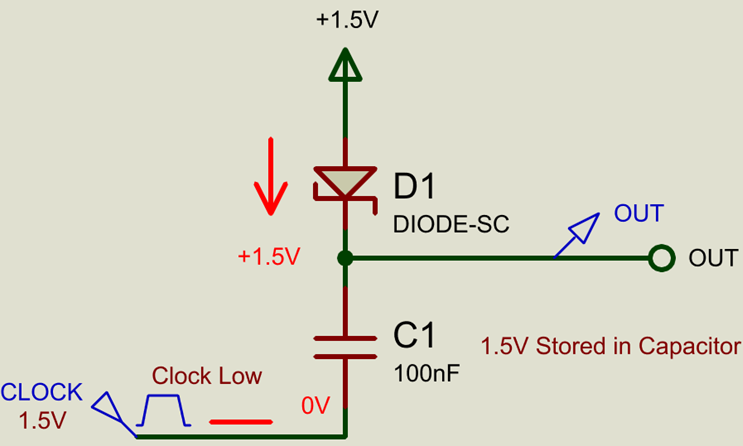

當時鐘信號為低電平(0V)時，電容器將通過二極管充電至正電源電壓(減去二極管上的電壓降)。

當時鐘信號為高電平(電源電壓，本例中為+1.5V)時，存儲在充電電容中的電壓將被添加到其負引腳的電壓之上，從而產生雙倍的輸出電壓。

(二極管防止電容器放電至電源電壓。)

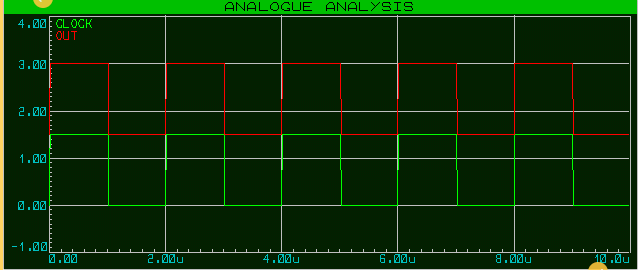

結果是時鐘電壓加倍。

為了平滑輸出電壓，我們可以在輸出端增加另一個電容和一個二極管，以防止它在時鐘周期的低相位反向放電。

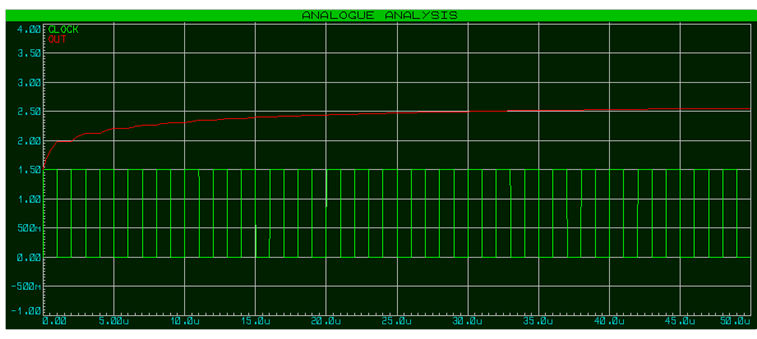

我們現在有一個非常平滑的輸出電壓。

由于二極管上的壓降(1.5V對于電源電壓來說非常低，二極管上的壓降相對較大，對于5V/9V/等電源電壓來說相對較小)以及現實世界電子元件的非理想特性(如內阻)，平滑后的輸出電壓并不是輸入電壓的兩倍，但它會大幅提升至電源電壓以上，我們可以通過調整原理和增加更多泵級來進一步提升。

迪克森電荷泵

增加額外的泵級需要反相時鐘。使用簡單的N-MOSFET和上拉電阻可以實現時鐘反轉：

然而，這僅適用于較高的電源電壓，因?yàn)榈湫蚇-MOSFET的柵極閾值電壓約為2.1V，所以此時我們將切換到+5V電源。

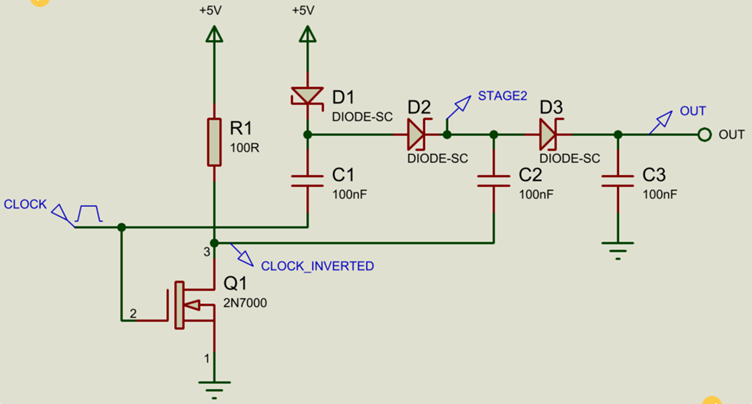

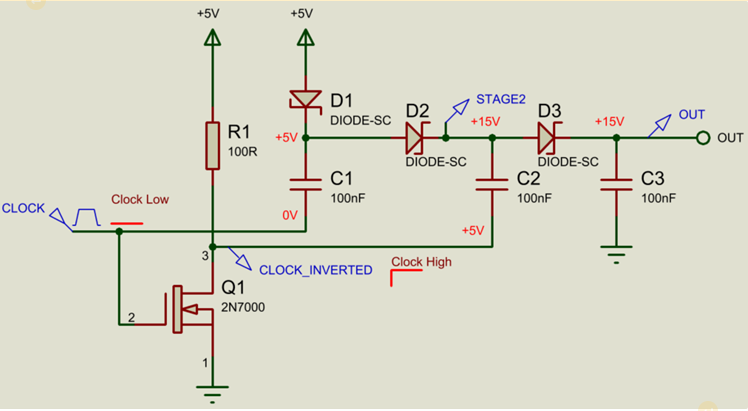

我們將反相時鐘連接到第2級電容的負極：

讓我們分析一下這是如何工作的(為了簡單起見，忽略二極管/晶體管上的壓降)。

最初，時鐘為低電平，第1級電容充電至電源電壓(+5V)。第2級電容還沒有充電，因?yàn)樗恼?fù)引腳上都有電源電壓。

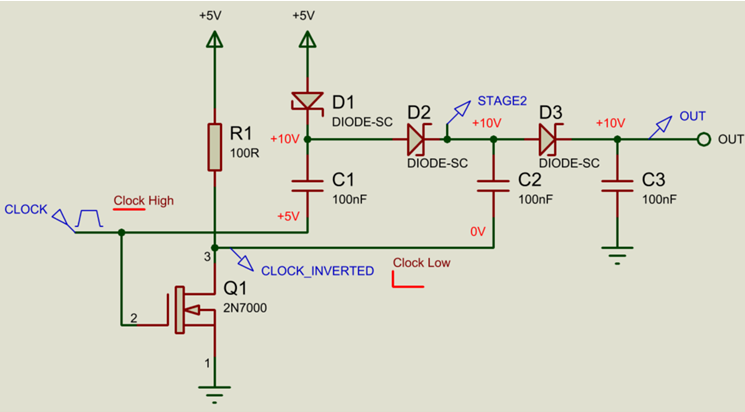

接下來，時鐘變?yōu)楦唠娖剑诙?jí)充電至+10V，與之前一樣。

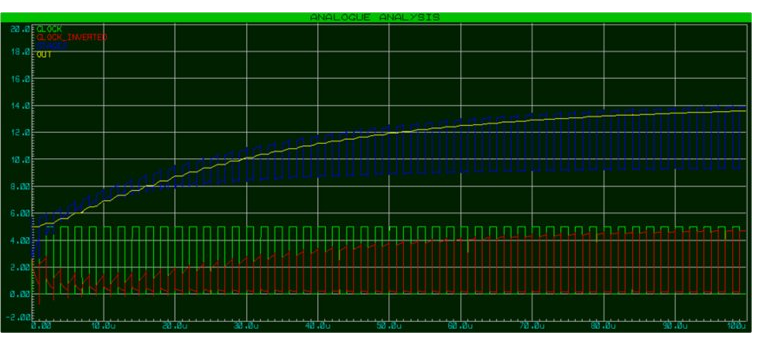

現在，時鐘再次變低，導致反相時鐘變高，并將現在充電的第2級電容升壓至電源電壓的3倍(+15V)。

同樣，由于二極管和非理想真實元件上的壓降，輸出電壓不完全是+15V，但肯定是電源電壓的兩倍以上。

這個過程可以被鏈接和縮放，以產生任意高的輸出電壓

這種類型的電荷泵拓?fù)浔环Q為Dickson電荷泵。

馬克思發生器

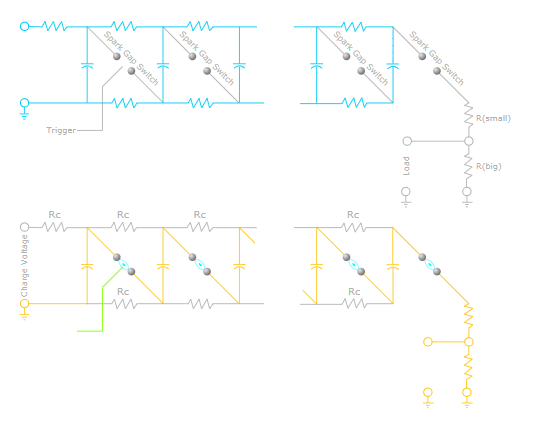

另一個有趣的設計是馬克思發生器：

在這個設計中，火花隙被用作開關。火花隙是相隔一定距離放置的導體，一旦它們之間的電壓高于絕緣體擊穿電壓(空氣中約為30kV/cm)，就會導致導電。一旦所有并聯電容器被充電，通過觸發第一火花隙，火花隙上的連鎖反應被啟動。使用這種技術，可以產生幾十萬伏的電壓。

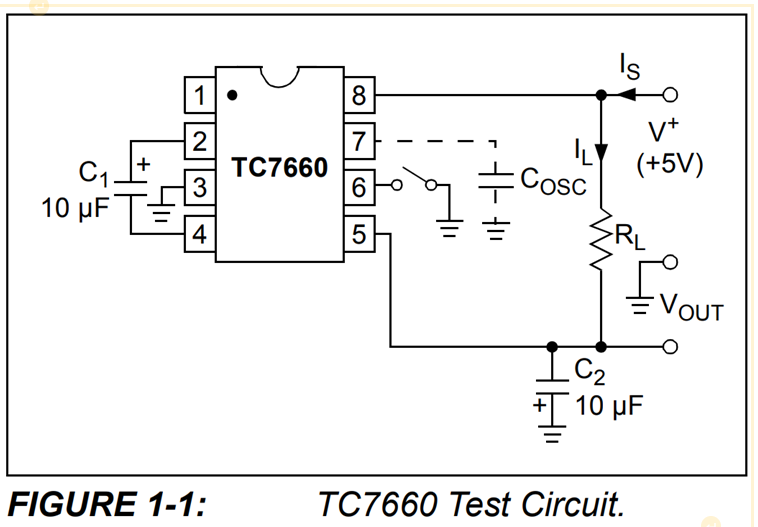

將我們的思維轉回普通的電子學，值得一提的是，有一些方便的集成電路(IC)可以簡化在設計中添加電荷泵的過程——只需要一個電源電壓和兩個電容——例如工業標準TC7660。

還提供更先進的電荷泵IC，通過仔細控制驅動電荷泵的時鐘，同時仔細監控輸出電壓，這些IC可以輸出相對精確的調節電壓。

總之，電荷泵為不需要大電流輸出的升壓或反相提供了一種有趣而緊湊的低成本選擇。
