TTL電路將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對TTL電路的相關情況以及信息有所認識和了解，詳細內容如下。

一、常見的TTL電路

1、標準TTL電路

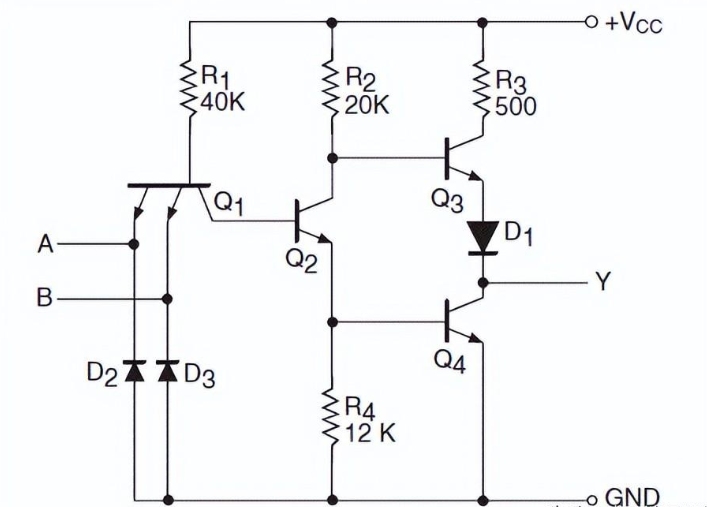

下圖顯示了標準TTL與非門的內部結構和特性。它的與非門是四路二輸入型。有四個5400/740電路。簡單來說，這種類型的 TTL 電路的工作原理如下。

標準TTL與非門

圖中所示的 Q1 是一個雙發射極NPN晶體管，這種類型的與非門類似于兩個晶體管，它們的基極和發射極端子連接在一起。命名為D 2和D 3的二極管用于限制本質上為負的輸入電壓。

2、低功耗 TTL電路

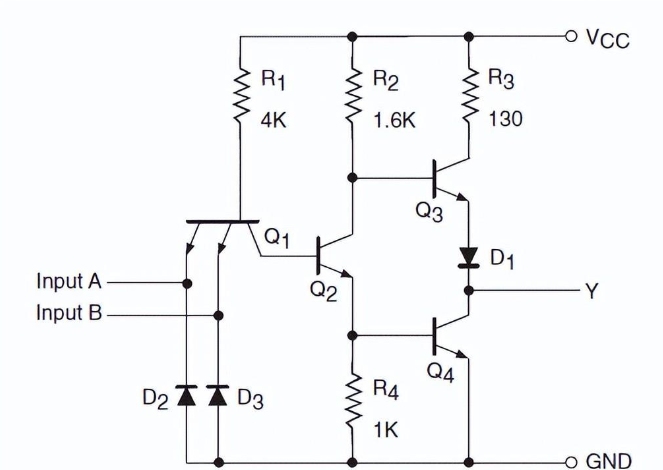

低功耗TTL電路實現了較低的功耗和耗散。盡管完成操作的速度有所降低。上圖是使用與門制作的低功耗TTL。這里用到的與非門是74L00或54L00型的，這種類型的 TTL 的結構幾乎與標準 TTL 的結構相似，只是電阻值更高。對于這個增加的電阻值，電路的功耗降低了

低功耗 TTL電路

3、大功率TTL電路

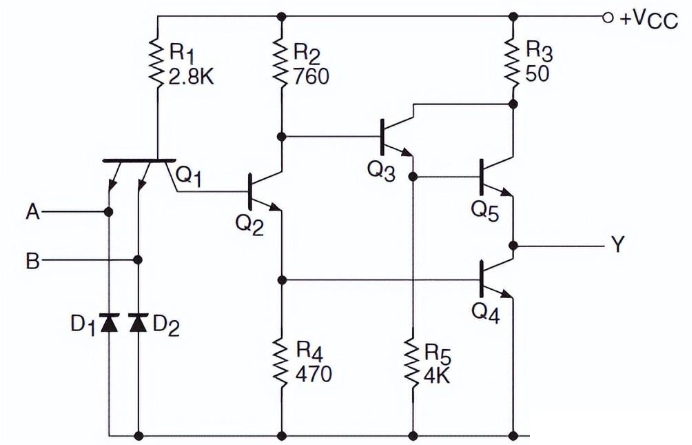

與低功率 TTL 不同，高功率 TTL 是標準 TTL 的高速版本。這種類型的 TTL 的運行速度比前面討論的要快。其功耗高于之前討論的其他 TTL。下圖是高功率 TTL 與非門。與非門是 74H00 或 54H00 類型的四路二輸入。與標準 TTL 非常相似，只是 Q 3晶體管和 D 1 二極管組合已被 Q 3、 Q 5和 R 5的排列所取代。這種類型的 TTL 的運行速度更高，功耗也更高。

大功率TTL電路

二、TTL電路多余的輸入端如何處理

TTL電路多余的輸入端的處理方式為：

（1）與門、與非門：多余的輸入端輸入高電平對邏輯功能無影響，可做以下方式處理：①將多余的輸入端串聯限流電阻接高電平（電源VCC）；②多余的輸入端與有用的輸入端并聯使用，比如3輸入端的與門電路只是用兩個，可將第三個沒有使用的輸入端與1或2并聯使用；③多余的輸入端直接懸空，由TTL電路可知，直接懸空也是相當于輸入高電平的，因此可直接懸空；④多余的輸入端串聯大于1kΩ的電阻接地，串聯大于1kΩ的電阻接地也是相當于輸入高電平，因此，從原理上來說也是可以。但是為了提高電路可靠性，提高TTL電路的抗干擾能力，最好不要采用直接懸空或串聯大于1kΩ的電阻接地的方法。

（2）或門、或非門：多余的輸入端輸入低電平對邏輯功能無影響，可做以下方式處理：①接低電平（地）；②串聯小于1kΩ電阻接地。注意：串聯電阻應遠小于1kΩ以提高抗干擾能力。最好方法直接接地即可。這時多余的輸入端是不允許懸空的，懸空相當于高電平就會影響邏輯功能。

拓展：CMOS邏輯電路多余的輸入端是絕對不允許懸空處理的！

CMOS邏輯電路，內部是由MOS管電路組成的，MOS管是壓控元件，其控制端電流很小，輸入阻抗極高，多余的輸入端懸空很容易受到外界的干擾。

TTL邏輯電路多余的輸入端在不影響邏輯功能的的情況下是可以懸空處理的，但是為了養成習慣和提高電路可靠性，輸入端最好不要懸空；而CMOS邏輯電路多余的輸入端完全不允許懸空處理，會直接受到干擾而影響功能。
