電路圖是人們?yōu)檠芯?、工程?guī)劃的需要，用物理電學標準化的符號繪制的一種表示各元器件組成及器件關系的原理布局圖，可以得知組件間的工作原理，為分析性能、安裝電子、電器產品提供規劃方案。

電路圖是電子工程師必學的基本技能之一，本文集合了穩壓電源、DCDC轉換電源、開關電源、充電電路、恒流源相關的經典電路資料，為工程師提供最新鮮的電路圖參考資料，超全超詳細，只能幫你到這了!

目錄

1、Flyback變換器工作模態分析;

2、Flyback關鍵波形分析;

3、RCD吸收電路設計及開關管應力;

4、從噪音回路看布線要點。

5、基于實際項目，原創反激開關電源視頻教程曝光

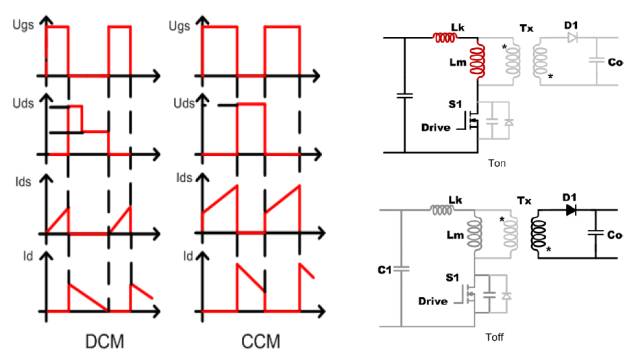

Flyback 變換器模態分析

ON：開關管導通，變壓器原邊充電，二極管關斷，負載由輸出濾波電容供電。

OFF：開關管關斷，二極管導通，變壓器儲存能量通過二極管向負載側傳送。

基本輸入輸出關系：

理想情況下開關波形

Flyback 變換器關鍵波形分析

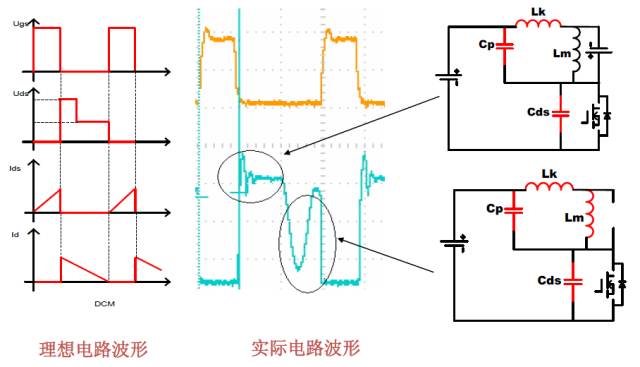

DCM工作模式下MOS DS電壓波形分析

CCM工作模式下MOS DS電壓波形分析

CCM工作模式下MOS DS電壓波形分析

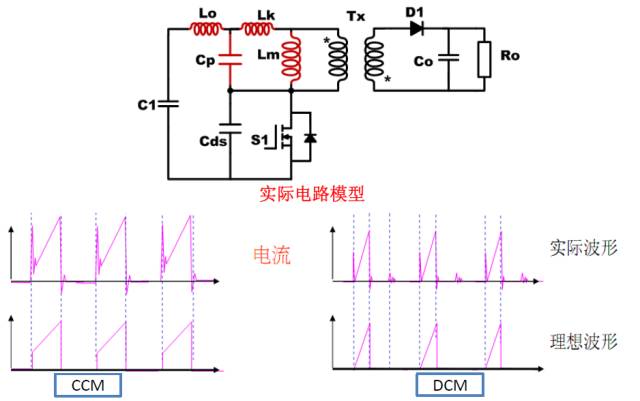

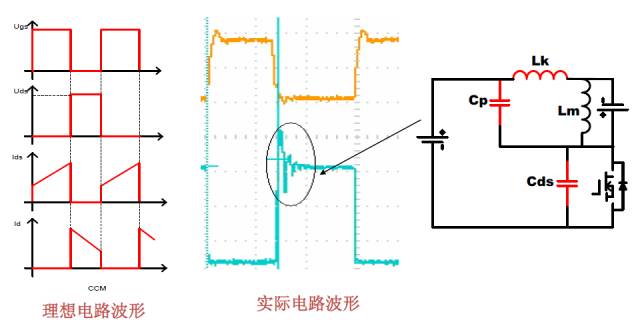

開關管上電流尖峰的波形分析

開關管上電流尖峰的波形分析(一)

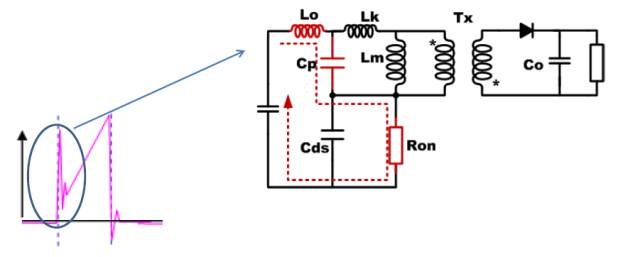

開關管關斷后，變壓器副邊為輸出電壓Vo鉗位，此時寄生電容Cp兩端的電壓為nVo,方向是上負下正;當開關管導通時，Cp電容放電，此時Cp與線路寄生電感及輸入電壓構成諧振回路，從而形成該尖峰電流(諧振電流)。

開關管上電流尖峰的波形分析(二)

開關管上電流尖峰的波形分析(三)

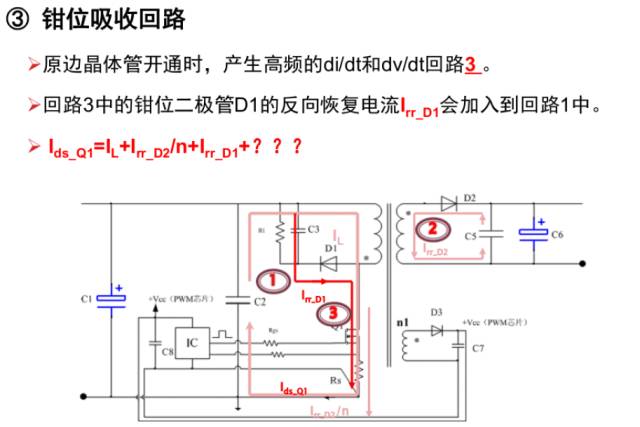

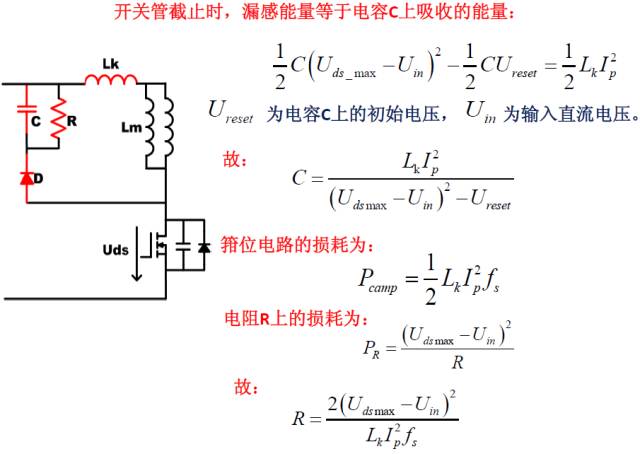

RCD無源吸收電路的設計

開關器件的應力分析

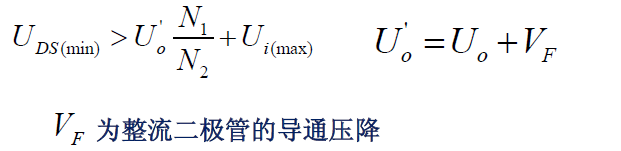

主開關管S1電壓應力：

整流二極管D1電壓應力：

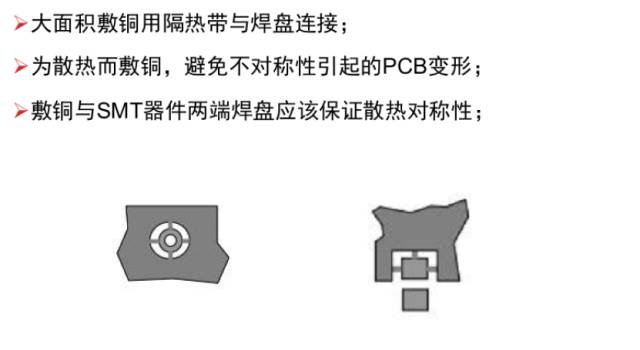

Flyback噪音回路及布板要求

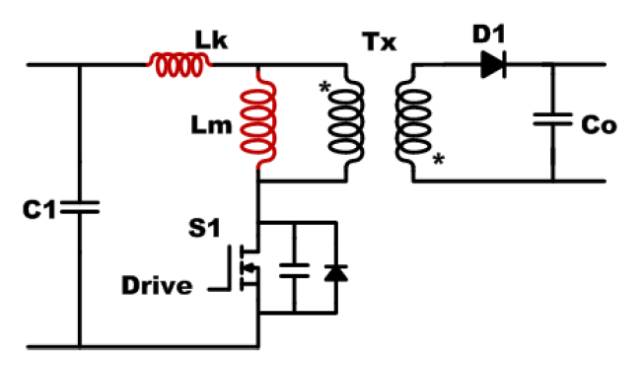

常見的反激式(Flyback)變換器拓撲

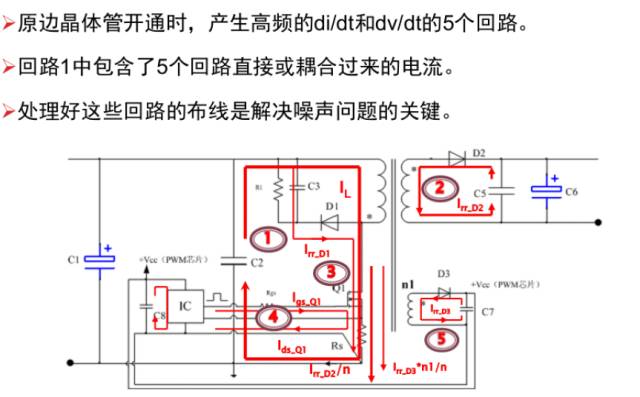

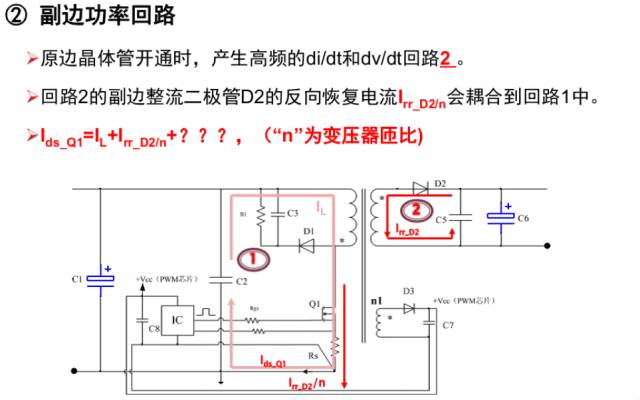

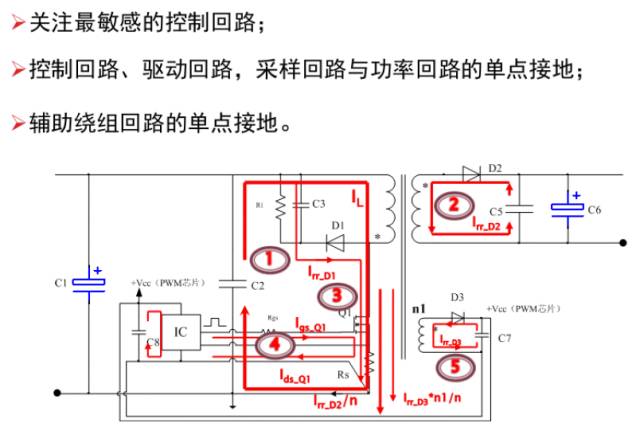

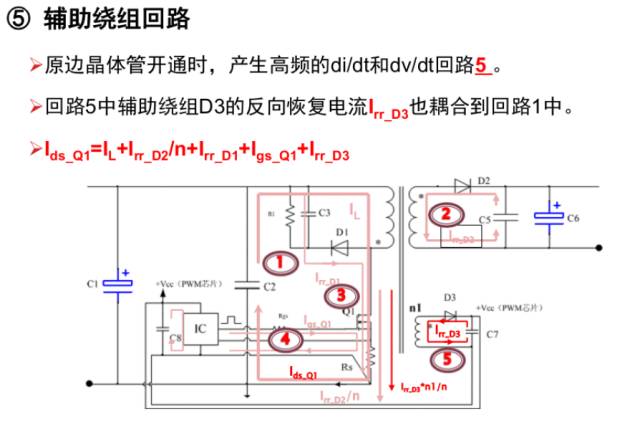

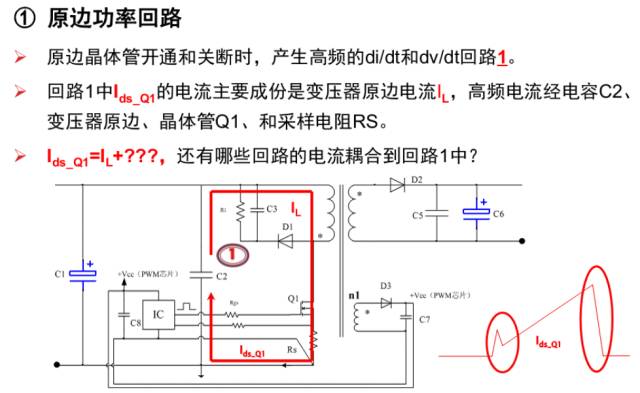

反激是變換器中的噪聲

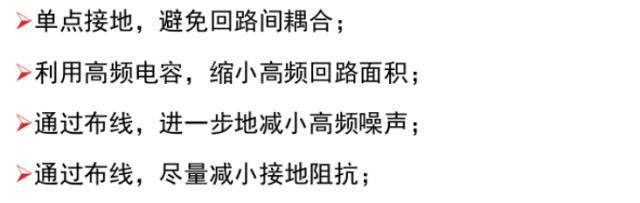

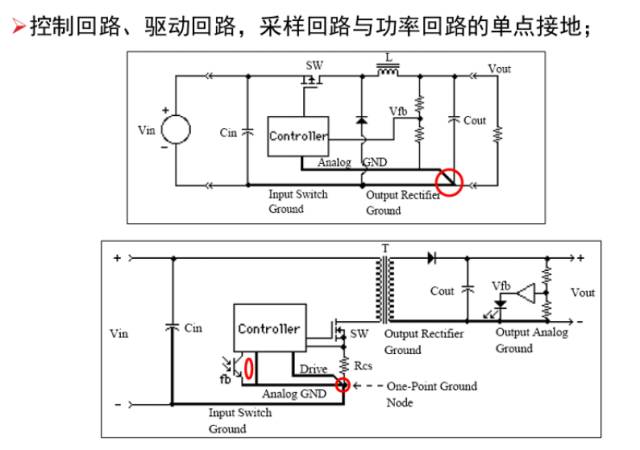

單點接地，避免回路間耦合

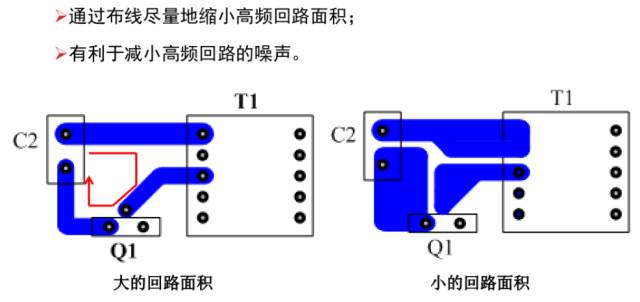

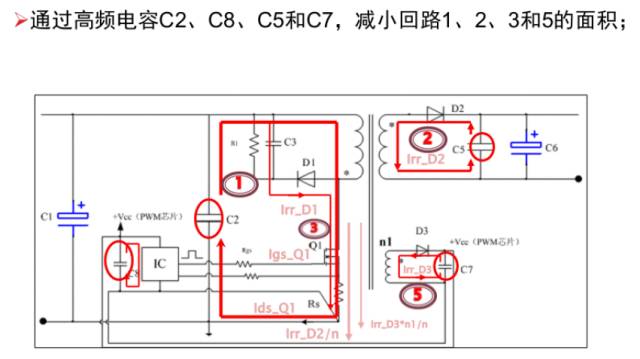

利用高頻電容，減少回路面積

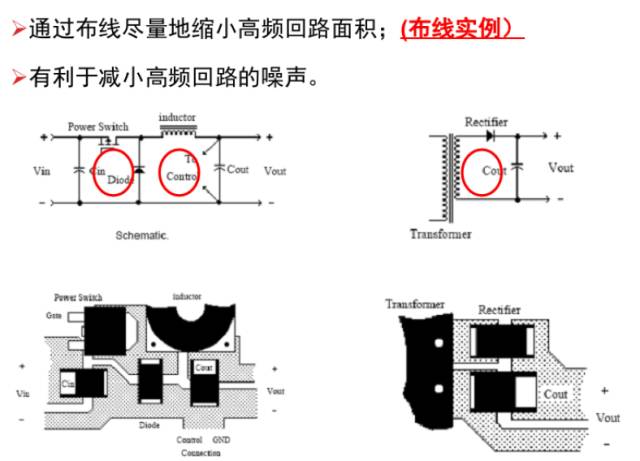

通過布線，進一步減少高頻噪聲

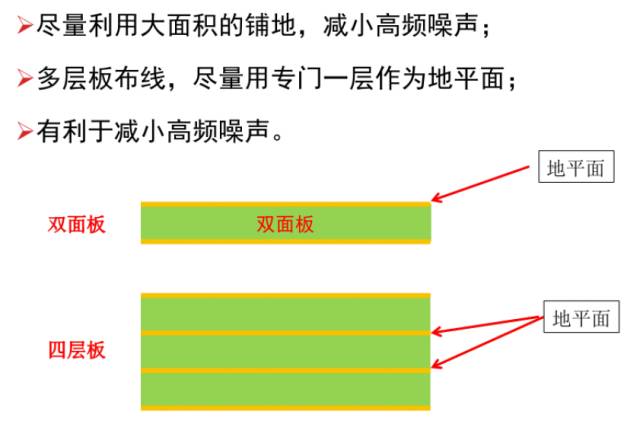

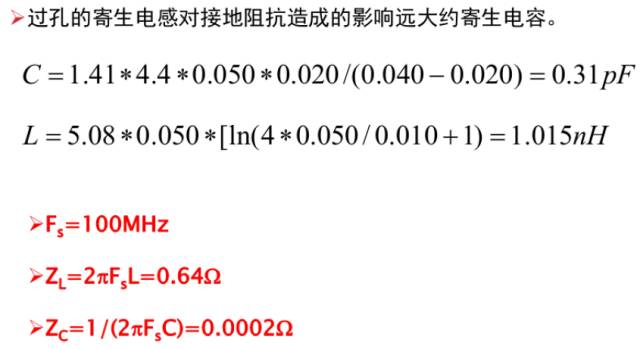

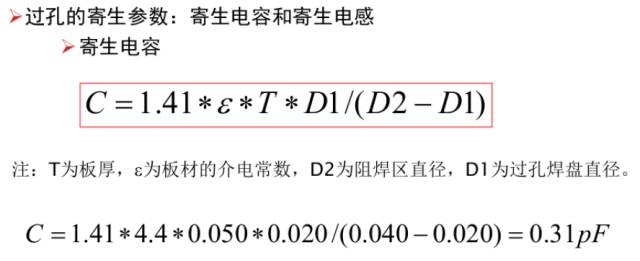

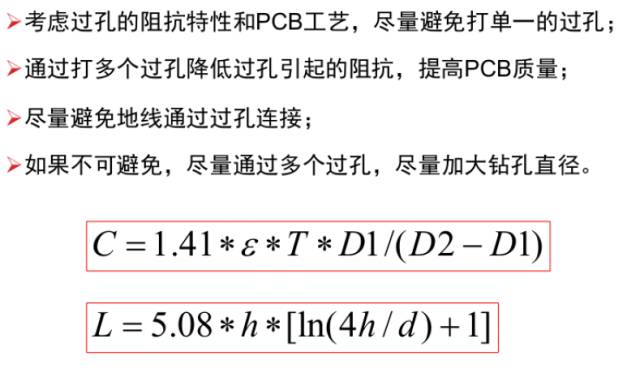

通過布線，進一步減少接地阻抗
