對小型無線設備的需求正在增加,這些設備將用于可穿戴、醫療設備和追蹤器等消費應用程序,以及照明、安保和建筑管理等工業應用程序。因此,較小的電子設備將需要較小的PCB,這意味著天線必須與較短的地面平面一起工作,如果它們是電池操作的,功率也是一個因素--因?yàn)樵撛O(shè)備不能耗電過多。

這對產品設計師來說是一個相當大的挑戰.最終的設計需要提交正式的網絡和政府批準,才能在載波網絡上使用新產品,如果天線不能正常工作,或者如果設備通過從設備中再輻射噪音造成無線電干擾,那么設計就可能失敗。因此,對于一個較小的產品,要獲得運營商的認可就更加困難了,因?yàn)橐獙?shí)現足夠好的無線性能來通過傳輸和獲得最低水平是更困難的。設計必須符合嚴格的標準才能獲得網絡認可。

事實上,電小型天線要在頻率低于1ghz的情況下運行,它們理想的情況是需要100mm或更多的地面長度,以實現良好的性能和效率。如果天線的效率降低,將會引起耗電問題,并使成品獲得網絡認可。這意味著,產品設計師面臨的挑戰是創建一個有足夠空間的天線來正確執行的設計,并且仍然將所有組件都放進一個較小的PCB中。

對于頻率低于1ghz的天線來說尤其如此,這些天線通常用于諸如iot設備、產品追蹤器、健身設備和其他類似的小型設備等產品。

在人體附近使用的可穿戴設備和醫療設備是一個特殊的挑戰。人體限制射頻信號,所以設計者應考慮天線將如何輻射,并確保天線的放置方式,以使人體不會阻礙信號。

可穿戴的設備可以小到50mm甚至更少。其中一些可能使用不止一個天線!

影響小型設備天線性能的因素有幾個,本文將依次討論這些因素。第一個也是最重要的是地面,在許多情況下,地面是天線輻射所必需的。但這并不是全部,設計者應該正確地放置天線,并考慮其他組件和這些組件相對于天線的位置,以確保天線的路徑中沒有噪音或金屬。最后,該裝置的套管可以發揮作用,我們將概述主要材料避免。

嵌入式天線-如何工作

偶極天線使用兩個散熱器操作,但是嵌入式芯片天線只有一個。對于嵌入式天線,電路板的表面變成第二個散熱器。這就解釋了為什么如果電路板的長度太短,天線就無法有效地工作。

天線的共振與其波長直接相關.天線必須在波長的整數倍數或分?jǐn)?shù)上共振,最短共振長度為波長的四分之一。

在316MHZ頻率的全波天線需要大約327mm長,這對嵌入式天線是不實際的,但四分之一波版本是實際的地面平面長度,87毫米。這將通過銅痕跡和隱藏在一個微小的表面安裝的芯片天線層卷起來。

天線設計者通過使用地面平面作為半波偶極子的缺失的一半來繞過這個限制,所以四分之一波的單極天線會輻射到地面平面上。因此,小型無線設備中最流行的嵌入式天線往往是四分之一波單極天線。

地面平面長度

為了使嵌入式天線能夠有效工作,地面必須在其最低頻率下至少是天線的四分之一波長。因此,在較低頻率下,當?shù)孛嫫矫鏋?00mm或以上時,設計會容易得多。

嵌入式天線的性能與其地面平面的長度直接相關,因此,允許地面平面圖的正確長度是較小設計的最大挑戰。

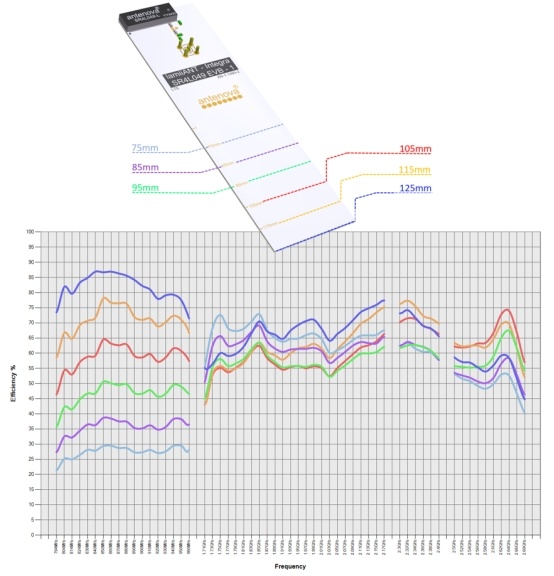

圖1顯示了從左側794兆赫到右側2.69千兆赫的地面平面長度和天線效率之間的權衡。

圖1

這些結果清楚地顯示了小地面平面在頻率低于1ghz時天線的效率是如何下降的。這些結果被用于一個3G/4G芯片天線運行在頻率791-960兆赫,1710-2170兆赫,2300-1400兆赫和2500-2969兆赫。

一般來說,使用頻率低于1ghz的設備,地面需要100mm或更多。在美國,4G頻率使用的頻帶最低可達698MHZ,甚至像T移動的B71頻帶需要的地面平面甚至超過100毫米。

天線在電路板上定位

接下來,我們應該考慮天線在電路板上的位置及其相對于其他部件的位置。天線應放置在最好的位置,在整個射頻布局和電路板堆疊,使其有效輻射。

每一個單獨的天線都設計成在電路板上的幾個地方有效工作。這通常是角或邊,但每一個天線都是不同的,所以根據制造商對天線的推薦選擇一個適合設計的天線并放置它是很重要的。

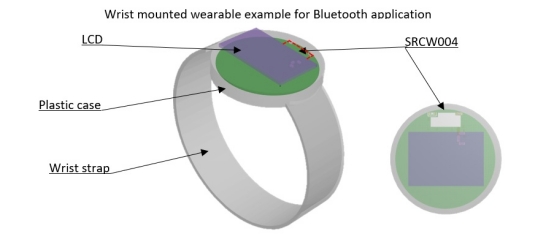

圖2展示了天線如何放置在可穿戴產品或手表等小型設備的間隙區域。

圖2

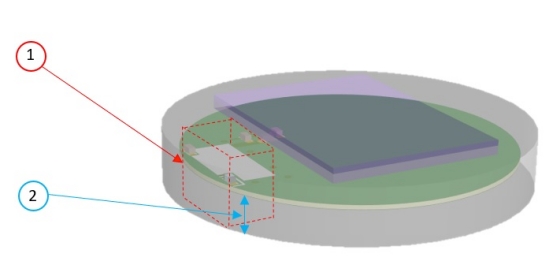

圖3展示了手表設計中合適的天線位置。該設計維護此天線上面和下面指定的推薦間隙,這是紅色顯示。

圖3

不要放置有噪音的部件,例如電池或液晶顯示器,靠近天線部分。天線是接收能量的無源元件,它將接收從噪聲元件中散發出來的噪聲,并將噪聲轉移到無線電,從而降低接收到的信號。天線還應該放置在遠離人體的地方,以提高射頻性能,這是圖3中以藍色標示的距離。

射頻進給和接地連接的布置對天線的功能至關重要。由于小型PCB中有小型嵌入式天線,在PCB上蝕刻的銅軌可能構成天線的一個組成部分,因此應注意遵守制造商的規格或參考設計。

總體射頻布局和PCB儲存

通過在設計中仔細考慮射頻元件的布局,您可以最大限度地提高天線的性能。銅地面平面不應與痕跡切割或設置在一個以上的層,那么地面平面部分的天線將能夠更有效地輻射。

在電路板布局中,必須保持液晶或電池等部件遠離天線區域,因?yàn)樗鼈儠?huì)干擾天線的輻射方式。

對于多頻帶頻率,我們建議使用至少四層的電路板布局。

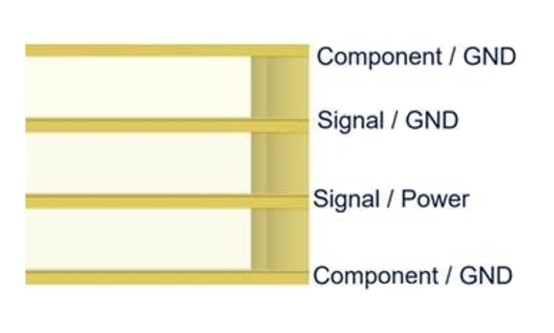

圖4顯示了上層和底層是如何提供地面平面的,而需要遠離地面平面的數字信號和功率是如何在它們之間的空間運行的。

圖4

為性能調整天線

對于地面面短于理想的情況,設計者可以研究其他技術來提高嵌入式天線的性能。

一種方法是為其運行的國家調整天線。4G頻率范圍很廣,從698MHZ到2690MHZ不等,但每個不同的世界區域只使用這條頻帶的一部分,而且天線一次只能在一個頻率上工作。這意味著當一個產品要在一個地理區域使用時,它可以被調到更窄的頻帶中。這將提高天線的性能。

另一種技術是包括有源調諧網絡,這實際上是一個額外的射頻開關電路,它將有助于克服由一個較小的地面造成的帶寬減少,而該地面上的主電路板小于75mm。在天線送出點附近增加了圓周線匹配電路,以微調天線,提高性能。匹配電路的設計通常需要射頻專家的幫助。

圖5顯示了天線評估板上的匹配電路。

圖5

設計輸電線路

一旦選擇了PCB的材料,并知道其厚度和介電常數,就可以利用商業上可用的射頻跟蹤設計軟件包設計出共平面?zhèn)鬏斁€。這將利用電路板厚度、銅層分離和襯底介電常數來計算輸電線路的最佳寬度和兩側適當?shù)拈g隙,以實現共平面輸電線路50微米。

所有的傳輸線路都應該設計成具有50歐的特性阻抗,而射頻系統的其他部分,如收發器或功率放大器也應該設計為50歐的阻抗。

其他因素

可能有一個以上的天線,在同一電路板的不同頻率上工作,但放置在很近的地方。如果天線只是接收系統,例如全球定位系統接收器,那么附近的發射天線,例如4G無線電可以使全球定位系統的精度降低。必須注意通過天線之間的物理距離來分離這些天線系統--確保天線是相互正交的--或者通過割取地面平面來移除天線之間共有的地面電流。

在多輸入、多輸出(MIMO)系統中,設計將需要多個天線,這些天線應與另一個天線相對放置,以便它們能夠共存。它們可以匹配到相同的頻率。必須放置天線,以確保隔離和交叉相關在可接受的限度內。如上所述,必須謹慎地通過天線之間的物理距離將設備中的天線分開,確保天線之間的正交,或通過在天線之間割取地面平面,以去除天線之間共享的地面電流。

圖6顯示了多樣性的鄰近配置。

圖6

圖7顯示了反對多樣性的配置。

圖7

外殼不應含有靠近天線的金屬,但某些金屬化涂層是可以接受的,因?yàn)樗鼈儾荒苡行У貙?dǎo)電?？拷炀€的金屬物體會使天線的頻率變低。它還可以減少天線設計用來操作的帶寬。天線附近的金屬物體的另一個問題是,金屬物體將信號擋在金屬放置的方向上,從而減少了整個輻射模式,并可能造成信號退化,從而失去與基站的連接。

結論

如果產品設計要包括一個天線,特別是如果它使用的是一個小的電路板,我們將建議首先選擇天線,并將此首先放在電路板。這樣做比把天線插進其他設計中要容易得多。首先考慮天線通常是最快的方法來實現一個設計,在那里射頻元件執行它應該。

這將增加設備獲得網絡認可的機會。如果要獲得批準,天線需要有效地工作,而且規則很嚴格。然而,確實允許使用小于107mm的設備,并降低了這些小型設備的效率閾值。
