今天我們一起來了解下我們平時在PCB設計當中鋪銅以及完成之后整版地銅皮的處理要點，我們一般我們?cè)诋嬐關CB之后都會在我們的PCB的外層和內層大面積的覆銅，這好像是一個共識，但是呢!其實這個覆銅也不能亂鋪的，我們要針對不同的產品做不同的處理。我們下面也列舉了幾種不同類型的PCB的處理方法

首先電源類PCB通常電流都比較大，電壓呢也非常的高，通常我們?cè)谔幚砀邏旱腜CB的時候都不會鋪銅，因?yàn)槿绻嬖诟邏壕捅仨氁紤]的一點就是爬電間距，高壓與低壓之間的爬電間距太小的話會有安全隱患，通常電源板子里面很多網絡都要設置不同的安全間距，如果到時候我們鋪整版銅皮的話大部分也都是碎銅，我們一般的PCB大面積的鋪銅是會有屏蔽的作用，但是像一般的電源PCB板子沒有必要這樣做，碎銅不僅沒有屏蔽的效果，反而會影響我們的信號。

接著就是高速PCB的設計當中我們鋪整版銅皮的時候，我們也是需要注意的，一般我們的銅皮和需要控阻抗的信號線需要保持一定的距離，不然也會影響到信號的阻抗，我們應該如何理解我上面所說的呢?我們可以做一個驗證。

我們用以上疊層來看看銅皮對阻抗的影響，我們先算一下表層100om差分和內層100om差分的線寬線距是多少。

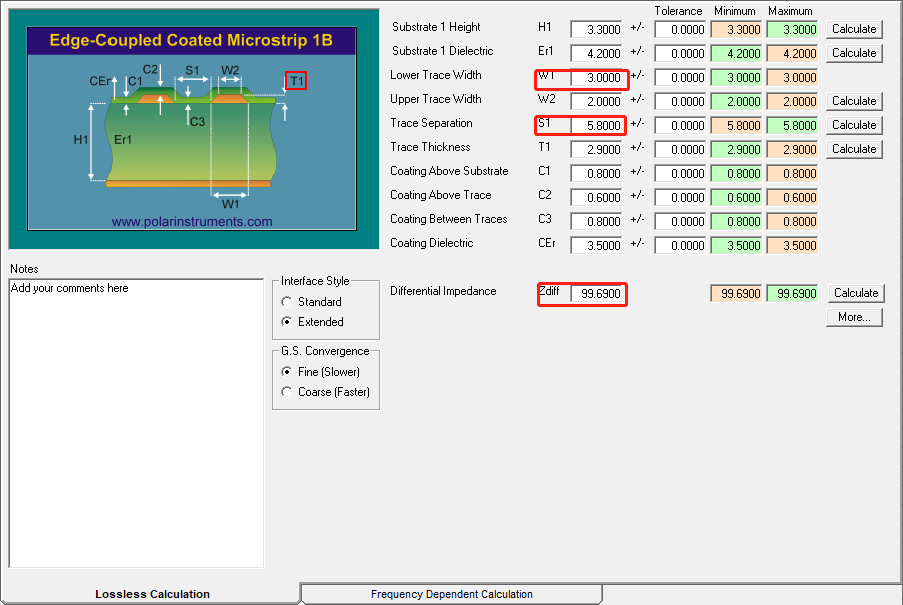

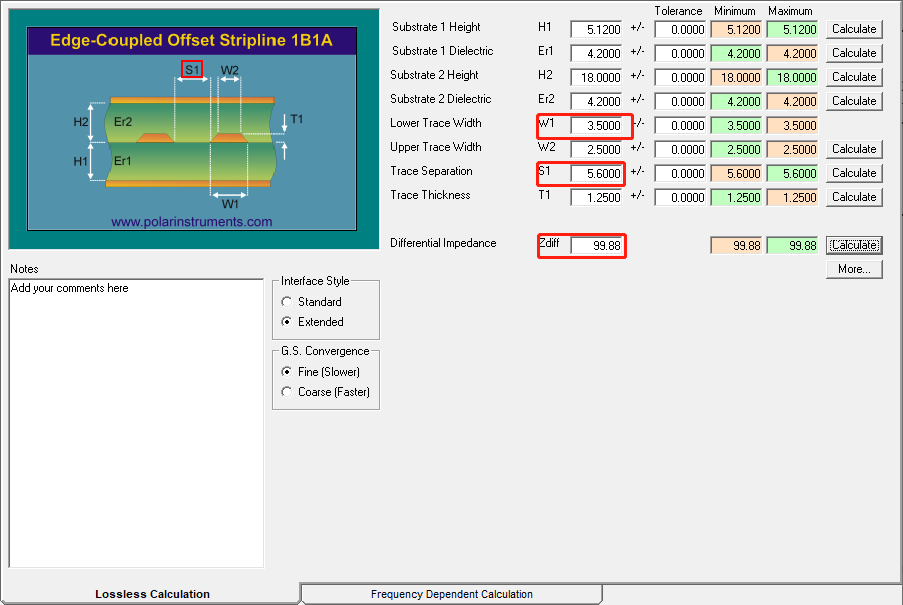

我們可以看到上面的外層和內層100OM線寬線距分別是3mil/5.8mil(表層)和3.5mil/5.6mil(內層)，那么這個時候我們?cè)偎阋幌录僭O(shè)我們的差分線兩側有銅皮的情況下會對我們的阻抗有什么影響，其實就是我們平時說的共面參考。

我們可以看到還是外層和內層假設我們差分兩側是有銅皮的情況下，而且銅皮離差分線5mil的間距，這個時候不管是內層還是外層的差分阻抗都會大概下降3om，所以我可以得出銅皮離我們的阻抗線太近的情況下會使得阻抗降低，所以我們?cè)谠O(shè)計高速PCB的時候我們?cè)阡佌驺~皮的時候，一定要注意間距問題，我們要給阻抗線設置個銅皮間距規則，那么問題又來了，我們應該設置多少的間距呢，那么這個問題我們繼續驗證一下，我們看看銅皮離差分線10mil以及15mil的時候我們的阻抗會有多大的變化。

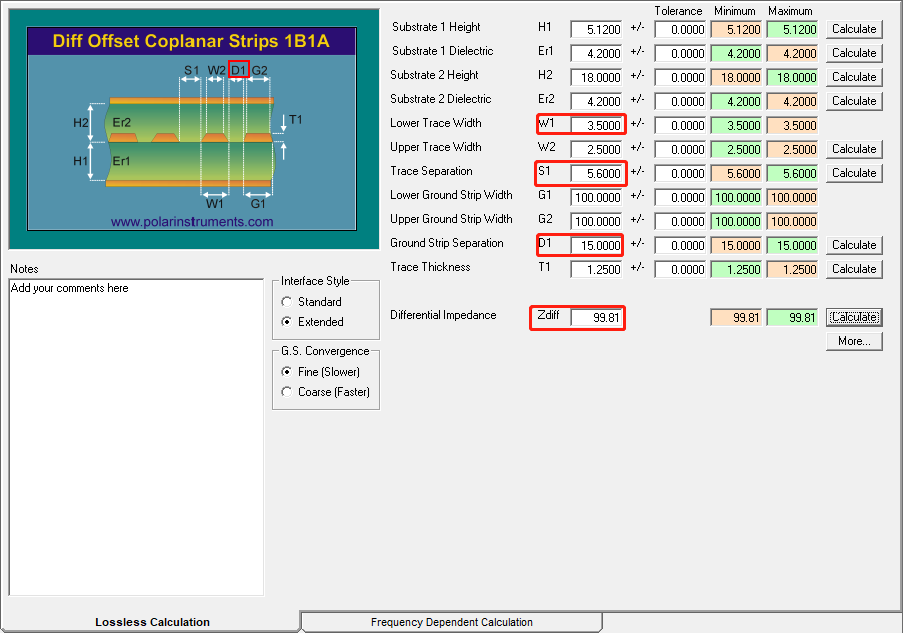

我們根據我們的計算可以看得出，銅皮離差分線越遠對阻抗影響越小，在安全間距為10mil的時候大概還是下降了0.5om的樣子，但是比離5mil間距的時候好多了，如何在15mil的時候?qū)ξ覀冏杩沟挠绊憥缀蹩梢院雎圆挥洠晕覀兛梢愿呱厦孢@些信息得出我們?cè)O(shè)置安全間距的時候盡量要大于15mil，這樣同層的銅皮對阻抗的影響才比較小，如果我們還用空間的情況下設20mil間距就更好了，所以我們鋪銅的時候一定要注意銅皮與阻抗線的間距，我們也不建議大家直接鋪整版銅皮，一般推薦大家通過鋪小銅皮的方式把空余的區域補全，這樣子是最好的，也不會出現一些碎銅，然后也可以時刻關注銅皮與阻抗線的間距!
