語音助理和集成正在大多數產品,電器和技術引入市場。盡管如此,這些有用的語音助手總是在聽激活/警訊,這通常會使用很大的力量,這并不是什么秘密。在科技發展迅速的世界里,必須考慮它對能源消費的影響。

本文提供了使用語音活動檢測(VAD)的低功耗、始終在語音命令系統的設計考慮。它探討了在選擇創建易于使用的高能效語音用戶界面(VUI)所需的組件時的權衡和考慮。

VAD功能在聽一個警醒詞之前檢測到環境中的人類聲音,這意味著當沒有人在家時,你的語音助理不會浪費不必要的精力。據估計,全世界有42億名數字語音助理,預計到2024年將增加一倍。將這一技術應用到語音助理軟件和其他依靠語音集成的產品中,將大大降低使用語音助理的人的能源消耗。

有幾個硬件架構來實現V只能系統。一般來說,典型的語音用戶界面實現包括麥克風,或者是一個麥克風,或者是一個麥克風陣列連接到一個音頻處理器,用于捕獲和處理語音。

傳入的音頻流可以在邊緣音頻邊緣處理器、內置音頻邊緣處理器的智能麥克風或標準應用處理器(AP)上進行處理。邊緣音頻處理器被優化為低功率和低延遲的音頻信號處理。除了提供專門的處理輸入音頻,邊緣音頻處理器也可以用于后處理音頻輸出信號。如果VAI系統是云連接的,那么音頻邊緣處理器也可以通過具有無線連接的主系統芯片與云連接接口進行通信。本文介紹了VII系統的兩種不同實現,以及它們各自的權衡。

超低功率VAD(語音活動檢測)

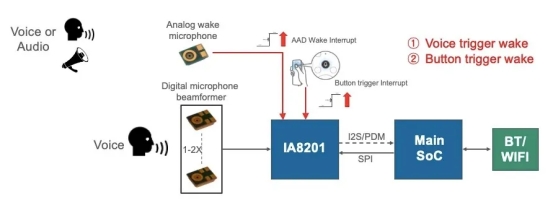

圖1所示的架構支持超低功率VII,使用模擬信號路徑,包括模擬麥克風和模擬比較器,以提供一個尾波觸發器。當聲音活動被檢測到時,模擬信號鏈會產生一個中斷來喚醒音頻處理器,以獲取聲音。該設備還可以包括一個"推到說話"功能,即用戶按下按鈕喚醒音頻處理器。

圖1超低功耗,無前滾緩沖的遠程控制用的一直在VAI硬件信號鏈上。

模擬尾音麥克風必須總是聽環境,因此這個麥克風,連同比較器,必須消耗很少的功率。一個高效率的音頻處理器的例子是,在其最簡單的覺醒觸發模式下,功率消耗不到1兆瓦,高級音頻處理的1mb內存是諾爾斯I8201。盡管圖1所示的方法為遠程控制和可穿戴設備中的永遠的VI提供了一種簡單的低功率AAD(聲學活動檢測)方法,但它有其局限性。這個實現喚醒了音頻處理器的任何聲音信號,可以導致高整體系統功率消耗在吵鬧的情況下。同時,語音用戶界面系統是云連接的要求音頻數據在一個時期之前,要捕獲,以提高準確性的叫醒字檢測。這通常被稱為預卷,并且是一個必須有的要求,由亞歷山大啟用的設備和其他智能揚聲器設備。

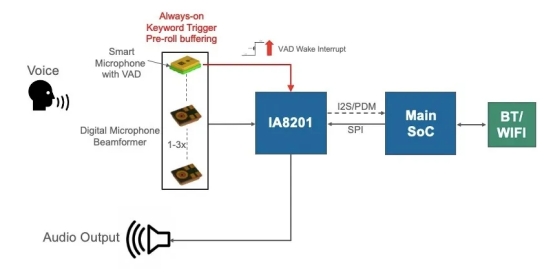

圖2支持智能揚聲器等設備的預滾緩沖的架構。

圖2顯示了支持智能揚聲器等設備預滾緩沖的架構。這些設備通常有更大的電池和/或可能沒有一個電池的多個月的電池壽命要求。VUI系統一直在運行,傾聽環境并在循環緩沖區中預先記錄。預卷的長度一般為500毫秒的音頻數據,用來校準環境噪聲水平。

有幾種不同的方法來設計始終如一的前端架構。音頻處理器的選擇取決于使用的麥克風的數量,以及它們是模擬的還是數字的。

上面所示的架構使用了一個用于語音活動檢測的諾爾斯a611,用于波束形成的Sph055m4h1-康奈爾數字麥克風,以及用于音頻處理的諾爾斯a8201。如下面一節所討論的那樣,諾爾斯?a611是一個為系統設計者提供好處的智能麥克風。

麥克風選擇

對于圖1所示的架構,單個模擬麥克風和比較器被用作觸發器輸入,以便在檢測到聲音活動時喚醒音頻處理器。它應該是一個低功率的模擬麥克風,信噪比最好高于62分貝。諾爾斯西塞尼MEMS麥克風組合提供了幾個選擇的尾音麥克風。例如,SPV1840LR5H-B卡斯卡德模擬麥克風是一個很好的選擇,當打開時,只需45英寸。一直在模擬路徑,包括一個麥克風,放大器和比較器,消耗不到67兆a。市場上有很低的、無間斷電源(10-OMA)的壓電麥克風,但它們的信噪比通常很低,這可能會影響系統性能。

對于圖2所示的預滾緩沖功能架構,帶有嵌入式音頻處理器和充足內存的麥克風,可以在2秒鐘的循環緩沖區中連續捕捉語音數據,如諾爾斯Ia611,是連續語音活動檢測的可行選擇。它還伴隨著一個移植語音觸發器和命令的生態系統,比如亞馬遜的阿列克莎。當關鍵字被檢測到時,預先滾動緩沖區和發出的語音音頻都被發送到云自動語音識別(ASR)引擎。在像藍牙揚聲器這樣的電池操作設備中,iaa611一直保持著0.39ma@電池1.8V的語音喚醒功率和90%的效率,這使它成為語音用戶界面的一個很好的選擇。該設備還接受來自數碼麥克風的PDM輸入,并可用于支持波束形成的主機bt-soc處理器,通過通過音頻一旦系統醒來。

雖然對于預卷應用程序來說,這種一直使用的電源是可以接受的,但是對于非預卷架構來說,也值得考慮,如圖1所示。如前所述,模擬尾音麥克風將觸發任何傳入的聲音并打開音頻處理器。在吵鬧的環境中,這可能是個問題,比如當電視打開的時候,會有許多錯誤的醒來導致嚴重的權力浪費。如果使用語音活動檢測代替低功率模擬尾音麥克風,系統只在檢測到一個關鍵詞時才打開。從邏輯上講,為什么使用語音活動檢測麥克風比簡單的模擬尾音麥克風在噪音環境下更有效。

圖3顯示了模擬數據,這些數據比較了一個典型的電視遙控器使用VAD的VAD611的電池壽命天數。一個競爭性的壓電低功率AAD麥克風和一個音頻處理器,在不同的時間聲活動的時間。當電視機或其他家用電器打開時,或在有閑言碎語的其他情況下,可以出現聲學活動。如圖3所示,在大約3小時內有一個交叉點,使用模擬AAD在競爭對手的麥克風上相對于IAA611上的語音活動檢測的功率優勢就消失了。

在5小時的聲活動,語音活動檢測解決方案提供了8天額外的電池壽命比競爭的基于AAD的解決方案。把這個優勢放在背景之下,美國。根據2017年發表的尼爾森研究報告,成年人每天看近八小時的電視。隨著對互聯網連接設備(如智能電視、游戲機和其他多媒體設備)的需求不斷增加,美國典型的聲學活動時間越來越長。家庭也可能繼續增長。使用基于智能VAD的喚醒將有助于系統設計人員開發更高效的V只能系統。

圖3VAD與AAD的遙控電池壽命。

結論

從智能家居,好客,數字工作場所,語音支付,智能能源管理,語音邊緣和醫療保健,一直到工業化的應用,改變工廠地板,語音增加了靈活性,效率,可持續性,以及新技術的采用接受。

設計語音用戶界面的各種硬件架構,以及麥克風部分,根據終端設備的應用程序和設計者的偏好,每個都有略微不同的需求;例如,啟用亞歷克的設備和智能揚聲器都需要一個預滾緩沖功能架構。

重要的是,電子工程師和設計師要仔細評估終端設備將如何利用語音、他們希望訪問的能力,并從那里確定正確的架構和麥克風組件。
