0引言

隨著我國電力系統的不斷擴大和能源需求的日益增長,低壓開關柜在高海拔地區的應用越來越廣泛。然而,高海拔環境下的低壓開關柜運行存在一定的特殊性,由于空氣稀薄、大氣壓力低、溫度低等特點,低壓開關柜在高海拔環境下容易發生故障,影響電力系統的穩定運行。因此,研究高海拔低壓開關柜運用技術具有重要的現實意義。

1 高海拔地區的環境特征

開關設備的性能取決于環境變量,國家標準涵蓋了最相關和最重要的環境參數。

1.1 空氣壓力和空氣密度下降

高海拔地區空氣稀薄,大氣壓力降低,導致低壓開關柜內部絕緣強度下降。同時,空氣介質的損耗角正切值增大,使得絕緣性能降低,易導致?lián)舸┕收稀?

1.2 空氣溫度降低

高海拔地區溫度低,低壓開關柜的材料性能和使用壽命會受到影響。低溫環境下,設備的散熱能力降低,可能導致設備過熱,縮短設備使用壽命。

1.3 環境污染

污染程度是基于導電或吸濕灰塵、電離氣體或鹽的量以及相對濕度和發生頻率的狀態數。這些環境特性可能導致濕氣的吸濕吸收或冷凝,從而導致穿刺阻力或表面阻力下降。

1.4 空氣絕對濕度相應降低

高海拔地區濕度低,可能導致開關柜表面的水分蒸發加快,使得開關柜內部容易產生塵埃,進而影響設備的絕緣性能。此外,濕度低還可能導致開關柜的金屬部件容易產生靜電,增加設備故障的風險。

1.5 冷凝現象增加

高海拔地區氣溫較低,空氣中的水分容易凝結。冷凝水可能會沿開關柜表面滴落,進入設備內部,導致絕緣性能下降、設備損壞等問題。為防止冷凝現象,需要對開關柜進行密封處理,并采取防潮、除濕措施。

2高海拔地區對低壓開關柜的主要影響

海拔高度的增加導致空氣密度和空氣壓力的降低,如在海平面0 m處的氣壓為101.3 kpa,而在2 000 m高度上的氣壓為78.5 kpa。低壓開關設備的設計和運 用 目前大多僅適用于2 000 m以下的海拔高度,為確保在海拔2 000 m以上至最高5 000m的高度下可靠運行,設計驗證和測試需要考慮與海拔高度相關的如下因素和影響:

1)介電強度降低,空氣中的絕緣強度需要重新評估。若低壓開關柜制造商通過降低工作電壓u_e來補償降低的空氣絕緣強度,將導致額定沖擊耐受電壓u_imp的適當降低。

2)空氣密度的降低導致了短路分斷能力I_cu和I_cs 降低。若低壓開關柜制造商通過降低工作電壓u_e和額定工作電流I_e來補償減少的短路分斷能力,將導致系統發生短路時通過電流和通過能量的減少。

3)環境空氣的冷卻效果降低,需要保證載流部件的溫升極限。若低壓開關柜制造商通過降低額定工作電流Ie來補償降低的冷卻效果,將導致負載的功率損耗減少,且保持其允許的溫升極限。

3高海拔地區對低壓開關柜的參數校正分析

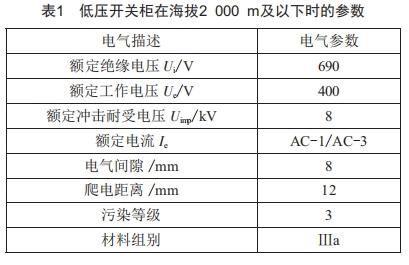

低壓開關柜安裝在2 000 m及以下環境時有其額定值(表1),如果在更高的海拔高度使用,設備的額定性能可能會發生變化。這是因為隨著海拔增加,大氣條件和成分將發生變化,介電強度、空氣的冷卻能力和大氣壓等技術值也會受到影響并降低。Paschen 定律本質上指出,在更高的壓力下,間隙的擊穿特性是氣體壓力和間隙長度乘積的函數,通常寫成:

式中:V為以伏特為單位的擊穿電壓;p為以大氣或巴為單位的壓力;d為以米為單位的間隙距離;常數a和b取決于氣體的成分。

因此,功能單元的性能、設備都會受到降額的影響。在確定開關設備功能單元的尺寸時,必須考慮以下額定值:額定工作電流I_e、額定工作電壓ue、額定絕緣電壓u_i、額定沖擊耐受電壓u_imp、額定極限短路分斷能力I_cu、工頻電壓(爬電距離特性)、額定環境溫度T。

以低壓開關柜在海拔2 000 m及以下時的參數做案例分析,當安裝高度在海拔4 000 m時,需要做如下校正評估。

3.1 高海拔4 000 m處的額定工作電壓u_e校正評估

因低壓開關柜的額定工作電壓是一個電壓值,需要與額定工作電流相結合,決定設備的應用。同時,由于不同廠家的產品參數并非完全一致,具體在項目上使用前需要以產品對應廠家發布的標準為準進行評估。舉例如下:

ABB的Emax2空氣斷路器在海拔2 000 m以下,其性能不會發生任何變化。當海拔高度超過2 000 m時,由于大氣成分和壓力的改變,斷路器的介電強度、冷卻性能等也會發生變化,因此斷路器需降容使用。這些變化主要體現在最大額定工作電壓和額定不間斷電流。

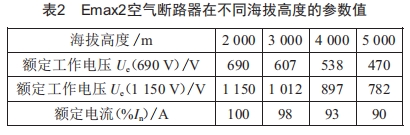

現在以將額定工作電壓為AC690 V的斷路器安裝于海拔4 000 m的場合為例進行分析。如表2所示,在此海拔高度標準斷路器無法正常使用,需降容使用。要在AC690 V工作電壓下使用斷路器,必須使用 AC1150 V的型號。相反,在額定工作電壓為AC400 V的系統中,即使在降容后,該型號也能滿足所需的工作電壓。

3.2 高海拔4 000 m處的額定絕緣電壓u_i校正評估

對于海拔2 000 m以上的安裝,為確定標準大氣參考條件下外部的絕緣水平,通過將開關柜設備所在的服務位置所需的絕緣耐受電壓乘以系數ka^[1]來確定標準化參考大氣條件下的外部絕緣水平。

Ka=exp[m₀ (H/8150)] (2)

式中:m₀為海拔修正因子;H為海拔高度。

為確定適用的大氣校正系數,可以假設環境溫度和濕度的影響會相互抵消。因此,出于絕緣協調的目的,對于干式和濕式絕緣,只需考慮與位置海拔高度相對應的空氣壓力。即,當海拔高度為4 000 m時,對于普通絕緣,可以取m0=0.5,ka計算如下:

在4 000 m處所需的ui為:690× 1.28=883.2 V。

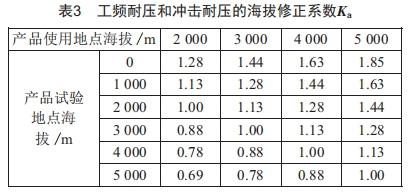

除上述算法外,GB/T 20626.1—2017《特殊環境條件 高原電工電子產品 第1部分:通用技術要求》中5.5.1規定的修正系數^[2]也已發布,參見表3得出修正系數也為1.28,同樣可得ui(4000m)=690 ×1.28= 883.2 V。

國標要求直接連接到主電路的任何輔助設備均 應與組件的u_i 相同,但由于市場上沒有太多ui高于800 V的設備,如低壓開關柜的u_i低于要求,建議使用雙絕緣電纜^[3],主要原因有以下幾點:

1)提高安全性能:雙絕緣電纜具有兩層絕緣層,相較于單層絕緣電纜,其抗干擾能力和絕緣性能更強。在電氣設備中,尤其是在爆炸性氣體環境中,雙絕緣電纜可以降低事故風險,提高設備的安全性能。

2)增強耐電壓能力:雙絕緣電纜的兩層絕緣層可以共同承受電壓作用,使得電纜的耐電壓能力得到提高。在電氣設備中,這意味著雙絕緣電纜在遇到短路過電壓等突發狀況時,能更好地保護設備和人員安全。

3)防止局部放電:雙絕緣電纜可有效抑制局部放電,降低電纜絕緣層的損壞概率。局部放電是導致電纜老化、使用壽命縮短的主要原因之一,通過使用雙絕緣電纜,可以延長電纜的使用壽命,降低設備的維護成本。

3.3 高海拔4000m處的額定沖擊耐受電壓uimp校正評估

在大多數情況下,用戶希望將額定沖擊耐受電壓uimp保持在高水平,但這只有在能夠觀察到污染程度和允許的最小距離的情況下才有可能。應該注意的是,空氣壓力在高海拔處變化,這影響穿透電壓的行為,從而也影響允許的最小距離。

3.3.1爬電距離

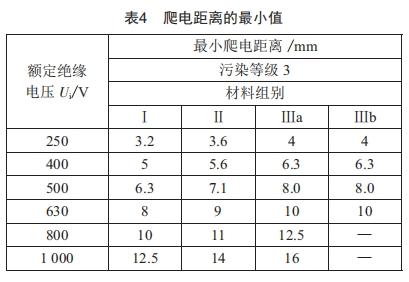

爬電距離定義了沿絕緣表面的兩個導電部件之間的最短距離,其要求取決于工作電壓和絕緣類型。根據GB/T7251.1—2023《低壓成套開關設備和控制設備 第1部分:總則》表16的規定^[4],當額定絕緣電壓ui=883.2 V、開關柜的材料組別為Ⅲa時,導體間的爬電距離約為13.78 mm,如表4所示。

3.3.2電氣間隙

根據GB/T16935.1—2008《低壓系統內設備的絕緣配合 第1部分:原理、要求和試驗》中表A.2的規定^[5],如設備擬在4 000 m處使用,則需應用1.29的間隙修正系數(表5)。即在安裝高度為4 000 m時,電氣間隙約為10.3 mm。

3.4 高海拔4 000 m處的額定電流Ie校正評估

在海拔2 000 m以上的安裝高度,必須校正導線散熱減少的現象,校正還取決于環境溫度。關于高海拔地區導體散熱的減少,必須根據設備的Ie和安裝海拔的環境溫度應用校正系數。如前面paschen定律指出,空氣承受最大負荷值的行為與大氣壓力有關。根據以下不同高度的空氣壓力公式,會產生降額系數K3:

K3=√ph/pn (3)式中:ph為海拔Xm處的氣壓;pn為海拔2 000 m處的大氣壓。

在高海拔4 000m處,額定工作電流Ie的修正系數:K3=√62/80 ≈0.88。

由于低壓開關柜設備的智能設計,功率損耗可能較低,故可以選擇適當?shù)母蟪叽绲膶Ь€與設備相結合使用,以校正高海拔地區的補償散熱。

4 建議

低壓配電系統的保護對象是低壓配電網中的各類配電設備和用電設備。作為改進uimp的附加選項,

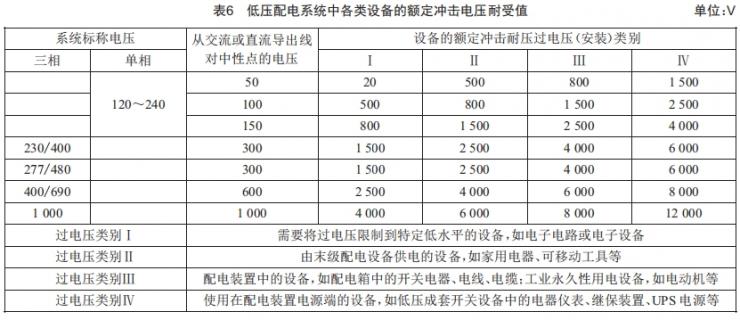

可以使用浪涌保護裝置。為實現給定過電壓類別的必要u_imp,建議結合其他措施使用合適的浪涌保護器。如表6^[6]所示,針對高海拔情況,過電壓類別Ⅳ的電氣設備可以承受更高的浪涌電壓,所有進線回路均應考慮T1級浪涌保護器,以分別保護裝置和設備免受瞬態電壓的影響,并給出系統電壓的限值,包括容許的過電壓。但必須根據應用情況使用推薦的浪涌參數做后備保護。

5 結論

本文針對高海拔環境下的低壓開關柜運用問題,分析了高海拔環境下低壓開關柜面臨的挑戰,提出了相應的技術措施,通過對比和校正,驗證了所提技術方案的合理性和有效性。研究結果表明,所采取的技術措施能有效提高在高海拔環境下低壓開關柜的運行穩定性和可靠性。在今后的高海拔地區低壓開關柜設計和應用中,應充分考慮高海拔環境的特殊性,采用針對性技術措施,以確保低壓開關柜的安全穩定運行。

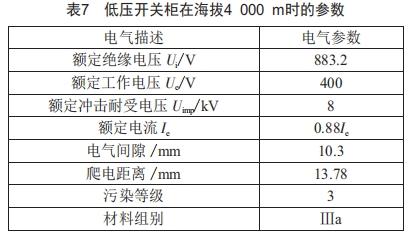

本文以ABB的MNS3.0低壓開關柜為研究對象,當其應用從海拔2 000 m及以下擴展到4 000 m時,通過對電氣參數進行校正,來滿足其使用性能,如表7所示。

同時對于指定環境的開關柜設備使用建議,以及在特定安裝高度下需要采取的措施,除了以上參數,還要注意如下事項:

1)盡可能采用較高絕緣等級產品。針對高海拔地區空氣稀薄、絕緣強度降低的問題,可以采用增加絕緣厚度、提高絕緣等級等方法來改進絕緣結構。同時,采用局部放電檢測技術,及時發現和排除設備內部的潛在隱患。

2)在高海拔環境下,設備的散熱能力降低,容易導致設備過熱。因此,應優化設備散熱設計,提高設備散熱效率。例如,采用強制風冷或水冷方式,提高設備的散熱效果。

3)由于空氣密度減小使得空氣擊穿強度降低,以及觸頭材料的熔點與沸點降低,在電弧電流高溫的作用下,觸頭材料的升華比低海拔時快,觸頭材料損失嚴重。因此,針對斷路器的分斷能力也會相應減小,在選型時需考慮大一擋的分斷容量^[7]。

4)針對高海拔項 目,所有進線回路均應考慮電涌保護器,以分別保護裝置和設備免受瞬態電壓的影響,并給出系統電壓的限值,包括容許的過電壓。

5)除電氣間隙、爬電距離和沖擊耐受電壓外,高海拔地區使用低壓成套設備還需要考慮空氣壓力、溫度、污染、相對濕度、凝結等環境因素。

6)針對高海拔項目,采用熱脫扣元件,由于散熱條件的變化,其脫扣特性會發生一定偏移,而電子式脫扣器的脫扣特性基本上不受高原條件的影響^[8]。因此,宜采用動作特性受海拔影響較小部件,如智能電子脫扣器。

7)對于電子部件,例如變頻器和軟啟動器,可能需要按海拔降容系數,降低1 000 m以上的額定值。

8)對于某些應用,連續電流的降額系數是微不足道的,設備通常不會在其連續電流能力的極限下使用。除非另有說明,否則根據產品標準,高海拔地區的環境溫度通常低于40℃。
