自動控制原理是工程學中一個非常重要的領域，它涉及到系統如何根據輸入信號自動調整其行為以滿足特定的性能要求。在自動控制系統中，反饋機制起著至關重要的作用。反饋可以是正反饋或負反饋，它們對系統性能有著截然不同的影響。

在自動控制系統中，反饋是指系統輸出的一部分或全部信息被送回輸入端，與原始輸入信號進行比較，以產生控制作用的過程。根據反饋信號與輸入信號的關系，反饋可以分為正反饋和負反饋兩種基本類型。

正反饋，也稱為正向反饋或再生反饋，是指反饋信號與輸入信號在相位上同向，即它們具有相同的極性。當輸入信號增加時，反饋信號也會增加，反之亦然。

盡管正反饋在大多數情況下被視為不受歡迎的，但在某些特定場景下，它卻能發揮積極作用：

負反饋，也稱為反向反饋或抑制反饋，是指反饋信號與輸入信號在相位上相反，即它們具有相反的極性。當輸入信號增加時，反饋信號會減少，反之亦然。

負反饋在自動控制系統中非常普遍，以下是一些典型應用：

正反饋通常導致系統不穩定，而負反饋則有助于系統穩定。

正反饋系統可能具有更快的響應速度，但這種快速響應往往伴隨著系統不穩定的風險。負反饋系統雖然響應速度可能較慢，但提供了更好的穩定性。

負反饋系統通過減少輸出與期望值之間的誤差來提高控制精度，而正反饋系統則可能放大誤差。

在模擬電子學中，反饋是一種常見的技術，用于改善電路的性能和穩定性。反饋可以分為正反饋和負反饋兩種類型。

正反饋(Positive Feedback)：當電路的輸出信號經過反饋網絡后，與輸入信號同相位，且反饋信號的幅度大于輸入信號的幅度，從而使電路的增益增加，形成正反饋。

負反饋(Negative Feedback)：當電路的輸出信號經過反饋網絡后，與輸入信號反相位，且反饋信號的幅度小于輸入信號的幅度，從而使電路的增益減小，形成負反饋。

正反饋和負反饋的原理主要體現在反饋信號與輸入信號的關系上。在正反饋中，反饋信號與輸入信號同相位，即它們的方向相同。而在負反饋中，反饋信號與輸入信號反相位，即它們的方向相反。

正反饋和負反饋是模擬電子學中兩種重要的反饋類型。它們?cè)陔娐吩O(shè)計和應用中具有不同的特點和作用。正反饋可以增加電路的增益，但容易導致電路的不穩定;而負反饋可以提高電路的穩定性和線性度，但會降低電路的增益。在實際應用中，需要根據具體的需求和條件，合理選擇正反饋或負反饋，以達到最佳的電路性能。

電路中之所以要引入反饋，主要是它可以改善電路的性能，例如穩定靜態工作點，穩定電壓放大倍數，改善線性失真，改變輸入輸出電阻等。負反饋的引入，可以改進這些性能。當然運放Aod趨向于無窮大是一個前提條件，以確保引入深度負反饋。通常分立元件引入的反饋，也可以按照深度負反饋來求解。

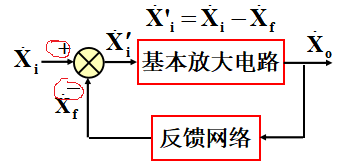

負反饋結構

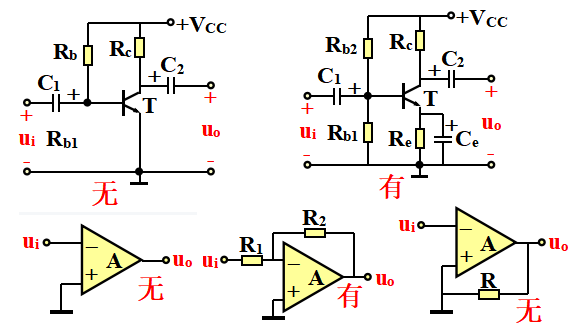

我們定義：Xi'=Xi-Xf 為負反饋結構，即紅圈圈出來的“+”“-”。圖中反饋網絡通常為電阻電容組成的無源電路。放大電路無反饋稱作開環，有反饋稱作閉環。需要明確一點，“地”，也就是公共端電位為“0”，信號到此認為終止。這樣我們就可以明顯看出電路是否反饋，以及反饋網絡(輸出到輸入傳播電路)是否有效。如下圖，判斷有無反饋的存在。

我們定義：(1) 正反饋—加入反饋后，凈輸入信號| Xi' | > | Xi | ，輸出幅度增加 ;(2) 負反饋—加入反饋后，凈輸入信號| Xi' | < | Xi | ，輸出幅度下降。

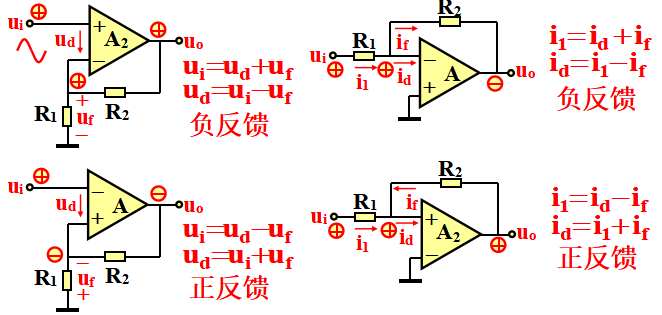

正反饋與負反饋判斷方法：瞬時極性法。通常對于只存在一個運放電路來講，輸出端與反相端相連的，為負反饋;反之，輸出端與同相端相連的，為正反饋。

定義：電壓反饋與電流反饋，反饋量取自輸出電壓，稱之為電壓反饋;反饋量取自輸出電流，稱之為電流反饋。

判定方法：將輸出電壓“短路”，若反饋信號也隨之為零，則電路中引入了電壓反饋;若反饋信號仍然存在，則電路中引入了電流反饋。

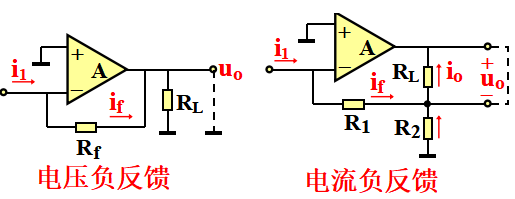

從輸出端看：電壓反饋與電流反饋

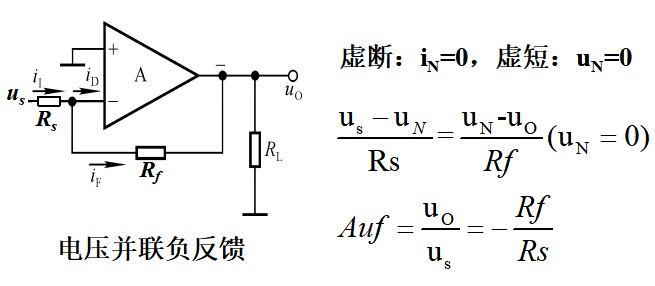

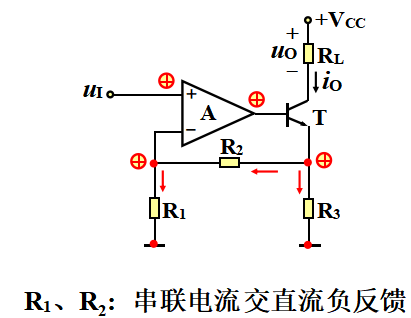

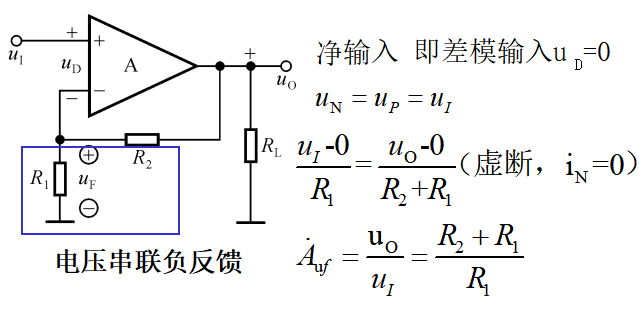

定義：串聯反饋與并聯反饋，反饋信號與輸入信號加在放大電路輸入回路的兩個電極，則為串聯反饋;反饋信號與輸入信號加在放大電路輸入回路的同一個電極，則為并聯反饋。

判斷方法：在輸入端看反饋信號與輸入信號是否有節點，有節點通常用KCL電流定律分析，為并聯反饋;如果沒有節點，通常用KVL電壓定律來分析，則為串聯反饋。

負反饋放大電路放大倍數求取

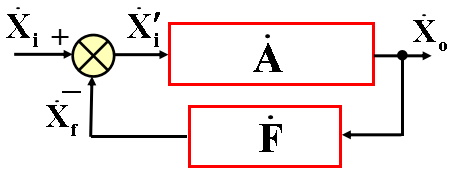

負反饋框圖

因?yàn)閄o在一定范圍內變化，如果用它除以A，將會得到Xi‘=0的結論，這也就是深度負反饋實質：凈輸入信號為0。后面我們主要介紹基于此結論的深度負反饋放大倍數求解方法。
