USB-C型移動充電器和電源庫的輸出電壓固定在5V。一個小型的高效提升轉換電路可以將它們轉換成12V電源。12V是提供電子器件最常用的電壓級之一。其他輸出電壓可以通過修改兩個反饋電阻的值來實現。

本文介紹了利用XL半汽車/工業級提升/BKK-UST-XL6019芯片來滿足這一要求的電路。它的輸入電壓范圍是5V到40V,開關頻率固定在180KZ,因此輸入電壓可以更高(例如9V)。芯片的最大開關電流為5a,25度.一個多圈電位器允許用戶設置輸出電壓精確到12.0V。該芯片的內部NMOS降低了電路板的尺寸、復雜性和EMI(RDSON:110MM,25度C)。該芯片提供優秀的線路/負載調節數字和內部軟起動電路。

示意圖和電路板已經設計使用了?PCB ,本文利用SDL1020-E直流負載、VEVorSC240M熱成像相機和SINVED1104XE示波器對輸出電壓穩定性、熱應力和輸出噪聲進行了測試。變換器的電路板布局遵循幾種設計規則,如實現功率平面、縫合通道和地面路徑的低阻抗。該輸入連接器是一個5aUSB類型的C,這使一個方便用戶的板,現在的便攜式應用。

電路分析

圖1顯示了提升轉換器的示意圖。電路的核心是XL6019芯片。

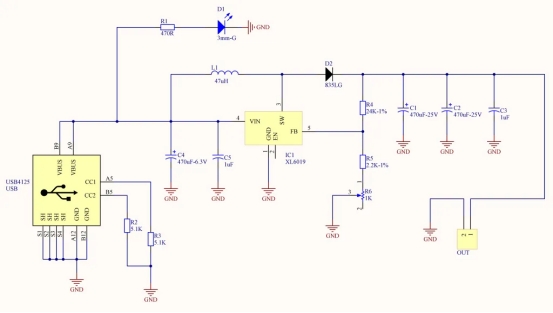

圖1:使用XL6019的DC-DC提升轉換器的示意圖

根據XL6019的數據表,"XL6019調節器是一個廣泛的輸入范圍、電流模式、直流/直流轉換器,能夠產生正負輸出電壓。它可以被配置為一個提升,?回飛 ,或逆變轉換器。內置的N-通道電力MOSFET和固定頻率振蕩器,電流模式體系結構,在廣泛的供應和輸出電壓穩定運行。XL6019調節器是便攜式電子設備應用的一種特殊設計。"

usb是6針usb4125型的C型連接器,能處理最多5a。圖2顯示了這樣的連接器。

圖2:usb41255C型連接器

R2和R3是5.1K拉下電阻器,表明連接器是高電流負載側。對于USB型C屏蔽連接有不同的看法。一般來說,USB連接器的屏蔽(電纜的外環)不應該為EMI的目的與地面連接,然而,一些專家認為USB型-C是不同的。讓我們知道你在評論中的意見。在這個電路中,防護罩已經連接到地面。

D1是一個小型2mmLED顯示5V輸入連接。R1限制電流到LED。C1和C5是用于穩定開關調節器對電流涌流和輸入噪聲的輸入電容器。C5必須盡可能接近控制器芯片的輸入銷。L1是一個47額的電感和D-2是一個mbrd835Lg肖特基二極管,兩個基本元素的提升轉換器。

D-2的低正向電壓使其適合其數據表所建議的應用:"該開關模式功率整流器使用肖特基屏障原理與專有屏障金屬,設計用于輸出整流器,自由輪,保護和轉向二極管在開關電源,逆變器和其他感應開關電路。R4和R5是反饋電阻,R6是一個多圈電位器來微調輸出電壓。用這些電阻值,輸出可以固定在12V上,其他輸出電壓可以通過修改R4和R5來實現,但是,輸出電容器(C1、C2和C3)的電壓等級應該重新考慮。C1…C3是輸出電容器,以穩定輸出和減少噪音。

PCB布局

圖3顯示了設計的電路板布局。它是一個兩層的PCB板,所有的組件都是SMD。C5是焊接在電路板的背面,盡可能接近文銷。

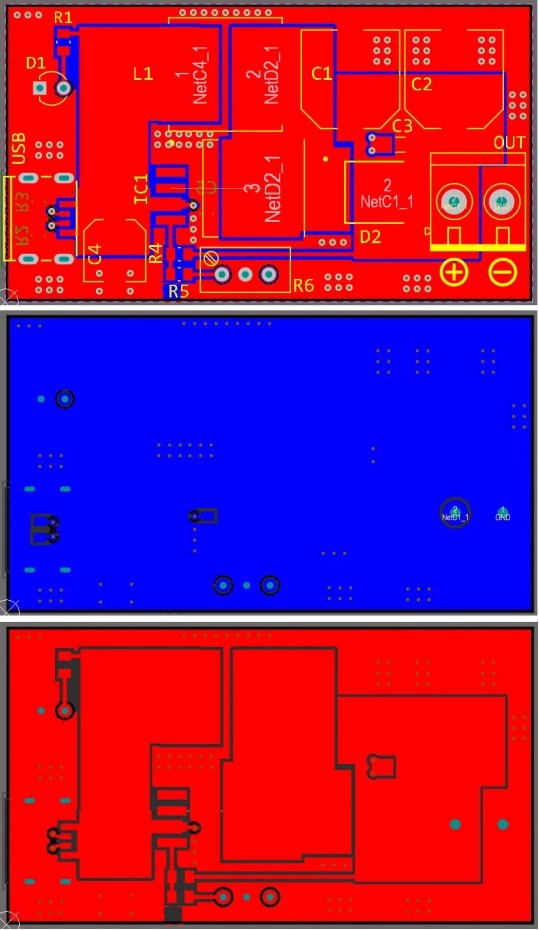

圖3:直流至直流提升器的PCB布局

要設計這樣一個轉換器的電路板布局,你必須總是使用銅平面而不是軌道連接高電流電路板網。低阻抗的地面路徑和無環地面設計(環路應該盡可能小)是另外兩個重要的設計規則。輸入/輸出旁路電容器的接地銷應該找到最短的通往地面的路徑,這就是為什么多條通道包圍了接地銷。USB連接器的屏蔽銷已經連接到地面(讓我們知道你的意見)。圖4顯示了PCB板的裝配圖。

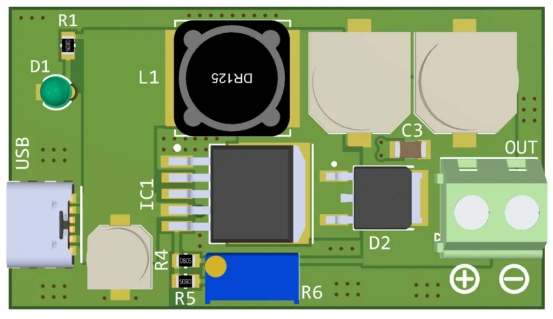

圖4:DC-DC提升器的裝配圖

裝配和測試

圖5顯示了組裝的PCB板。您不應該有一個特殊的問題焊接組件,但是焊接控制器,電感器,USB連接器,和肖特基二極管更容易使用熱空氣站。

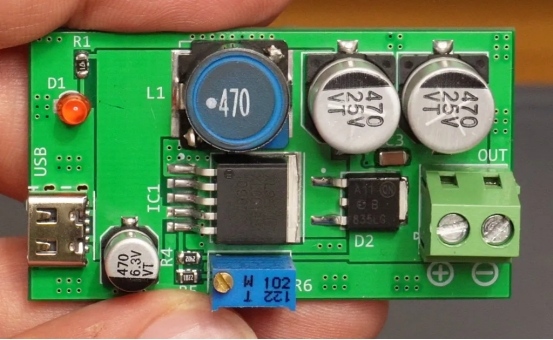

圖5:直流至直流升壓轉換器的裝配電路板

該提升轉換板已測試輸出噪音,電壓穩定性(負載調節,0.7a)和熱應力組件(0.7a負載),由USB型C移動充電器。在測試中,手機充電器的內部電流限制將輸出電流限制在700MA。圖6顯示輸出電壓(無負載/0.7a負載),圖7顯示升壓轉換器的輸出噪聲(0.7a負載)。為了降低輸出時的噪音,在負載上盡可能靠近一些電容器。圖8顯示了在15分鐘操作后部件的熱應力。電路板上的最熱點已被發現在開關調節器的上部邊緣,測量在大約59度。

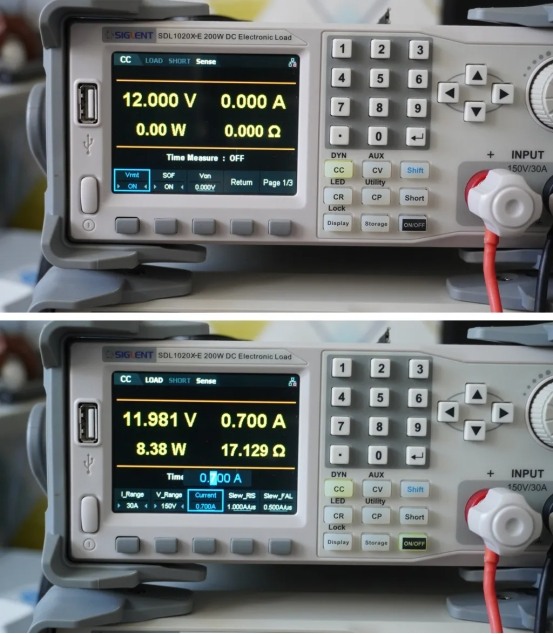

圖6:0.7A負荷調節試驗(電壓降約20MV)

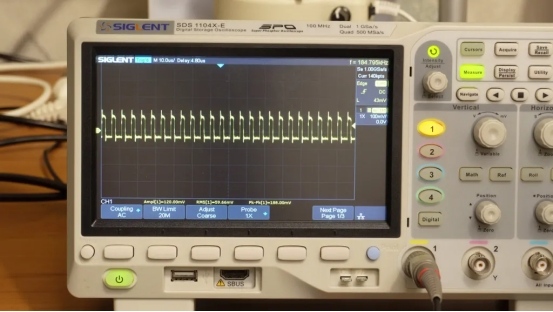

圖7:輸出噪音(0.7A負載)

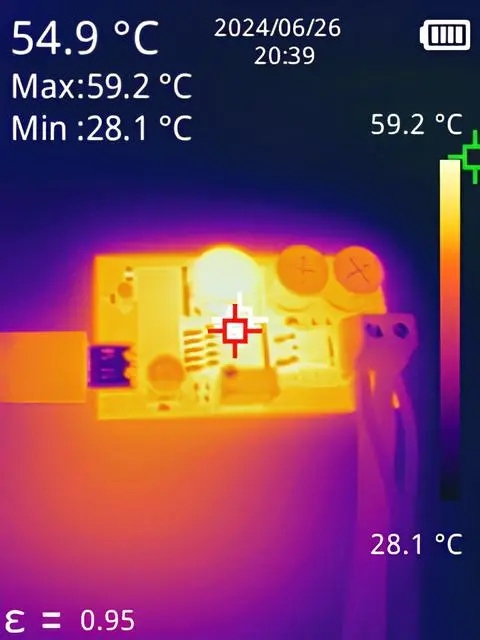

圖8:部件的熱應力和測量溫度
