一、晶閘管可控整流電路

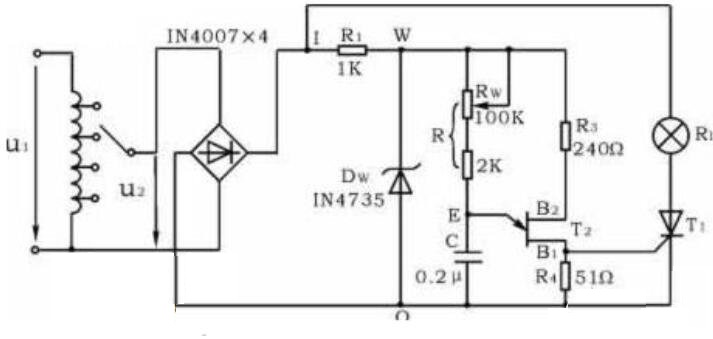

可控整流電路的作用是把交流電變換為電壓值可以調節的直流電。圖1所示為單相半控橋式整流實驗電路。主電路由負載RL（燈炮）和晶閘管T1組成，觸發電路為單結晶體管T2及一些阻容元件構成的阻容移相橋觸發電路。改變晶閘管T1的導通角，便可調節主電路的可控輸出整流電壓（或電流）的數值，這點可由燈炮負載的亮度變化看出。晶閘管導通角的大小決定于觸發脈沖的頻率f，由公式

圖1單相半控橋式整流實驗電路

可知，當單結晶體管的分壓比η（一般在0.5～0.8之間）及電容C值固定時，則頻率f大小由R決定，因此，通過調節電位器Rw，使可以改變觸發脈沖頻率，主電路的輸出電壓也隨之改變，從而達到可控調壓的目的。

用萬用電表的電阻檔（或用數字萬用表二極管檔）可以對單結晶體管和晶閘管進行簡易測試。

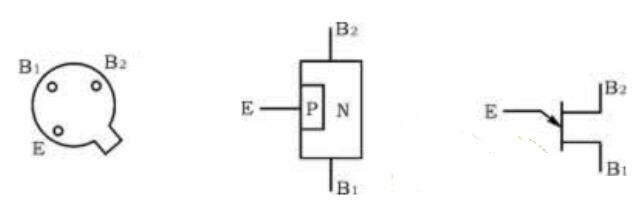

圖2為單結晶體管BT33管腳排列、結構圖及電路符號。好的單結晶體管PN結正向電阻REB1、REB2均較小，且REB1稍大于REB2，PN結的反向電阻RB1E、RB2E均應很大，根據所測阻值，即可判斷出各管腳及管子的質量優劣。

圖2單結晶體管BT33管腳排列、結構圖及電路符號

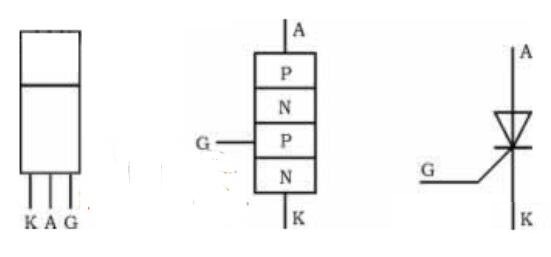

圖3為晶閘管3CT3A管腳排列、結構圖及電路符號。晶閘管陽極（A）—陰極（K）及陽極（A）—門極（G）之間的正、反向電阻RAK、RKA、RAG、RGA均應很大，而G—K之間為一個PN結，PN結正向電阻應較小，反向電阻應很大。

圖3晶閘管管腳排列、結構圖及電路符號

二、晶閘管可控整流電路工作原理

下面是其工作原理的簡要描述：

晶閘管構成：晶閘管由四個半導體層（P-N-P-N）組成，具有三個電極：陽極（A）、陰極（K）和門極（G）。

觸發控制：晶閘管需要一個觸發脈沖信號來導通。通過施加正向的脈沖信號到門極，使得晶閘管的兩個PN結加正向偏置，進入導通狀態。

導通和關斷過程：一旦晶閘管被觸發導通，流過晶閘管的電流將持續流動直到電流降至或接近零點穿越時。在這之后，晶閘管處于關斷狀態，直到再次觸發。

可控整流功能：當晶閘管導通時，在交流電源的正半周期內，晶閘管可用作整流器，將交流電轉換為直流電。而在交流電源的負半周期內，晶閘管處于關斷狀態。

控制電壓和電流：晶閘管的導通和關斷可以通過控制脈沖信號的幅值、頻率和相位來實現，從而調整晶閘管可控整流電路的輸出電壓和電流。

需要注意的是，晶閘管在導通狀態具有低壓降和較高的電流承受能力，但一旦觸發導通，無法被外部控制立即關斷，只能等待電流降至零點穿越時才會自動關斷。因此，在實際應用中需要合理設計和控制觸發脈沖信號，以確保電路的正常工作和安全性。
