本文中，小編將對二極管予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、電壓基準二極管是穩壓二極管嗎

電壓基準二極管不是穩壓二極管 ，盡管它們?cè)陔娐分卸加懈髯缘闹匾獞?yīng)用，但兩者在工作原理、設計目的以及特性上存在顯著區別。

（一）定義與特性

穩壓二極管 ：又稱齊納二極管，是一種利用PN結反向擊穿狀態保持電壓穩定的電子元件。當反向電壓超過特定值時，反向電流劇增，但電壓保持恒定，實現穩壓功能。穩壓二極管的電壓范圍較廣，從幾個伏特到數百伏特不等。

電壓基準二極管 ：又稱參考二極管，是一種高精度的電壓參考器件。它的特點是穩壓性好、溫度系數小、具有很高的精度和長時間穩定性。電壓基準二極管通常用于需要高精度電壓參考的電路中，如選擇放大器、模擬信號處理器、精密測量?jī)x器等。其電壓范圍相對較小，大約在數百毫伏到數伏特之間。

（二）工作原理與設計目的

穩壓二極管 ：主要工作在反向擊穿狀態下，通過控制反向電流來實現穩壓功能。其設計目的是為了在電路中保持穩定的電壓值，防止電壓波動對電路性能的影響。

電壓基準二極管 ：則是為了提供精確的電壓參考值而設計的。它能夠在各種條件下保持穩定的輸出電壓，作為電路中的電壓基準點，確保電路的穩定性和精度。

（三）應用場景

穩壓二極管 ：廣泛應用于電源電壓穩定器、過壓保護電路、開關電源等需要穩定電壓的電路中。由于其穩壓特性，可以有效地保護電路中的其他元件免受電壓波動的影響。

電壓基準二極管 ：則更多地應用于對電壓精度要求較高的場合，如精密測量?jī)x器、工業控制系統等。在這些應用中，電壓基準二極管能夠提供穩定的電壓參考，確保測量和控制的準確性。

綜上所述，電壓基準二極管和穩壓二極管在定義、特性、工作原理、設計目的以及應用場景等方面都存在明顯的區別。因此，它們并不是同一種器件。

二、為什么二極管在線測量時，反向有電壓？

為什么二極管在線測量時，反向有電壓？

二極管屬于一個PN結，二極管的重要特性是正向?qū)ǎ聪蚪刂埂?

二極管的伏安特性曲線如下圖所示，當二極管兩端施加正向電壓大于死區電壓時，二極管才導通，硅材料二極管0.5V左右，鍺材料二極管0.2V左右。導通之后在很小區間范圍之內電流變化很大而電壓變化很?。划?dāng)施加正向電壓小于死區電壓，或施加反向電壓小于擊穿電壓時，二極管電流很小，幾乎為零，相當于截止?fàn)顟B(tài)。

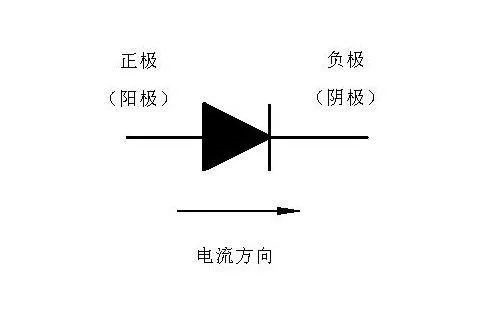

下圖為普通二極管的符號及電流方向：

在實際應用中，二極管可以工作在截止區也可以工作在導通區，工作在導通區很容易理解，就是正向串聯二極管，此時測量二極管兩端的電壓應為0.5V~0.8V左右（二極管導通壓降）；但并不是所有電路的二極管都接在導通區，也有接在反向電壓當中用于保護等特殊應用，比如下圖LM317的輸入端與輸出端反向并聯二極管，正常時該二極管工作在反向截止區，負極電壓比正極電壓高，

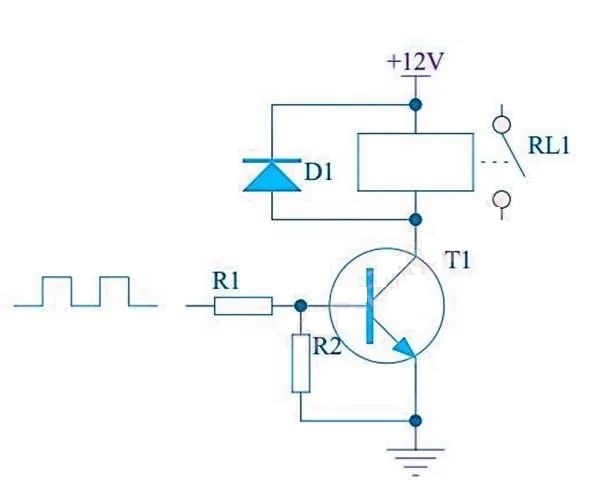

又比如下圖繼電器線圈反向并聯的二極管，用于給線圈續流。正常工作情況下，在線測量該二極管時，反向有12V電壓。

經由小編的介紹，不知道你對二極管是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試度娘更多信息或者在我們的網站里進行搜索哦。
