上海治精微電子有限公司(以下簡稱“治精微”)，總部位于張江的高端模擬芯片方案供應商，宣布推出共模電壓270 V，CMRR 100 dB，2.5 kV靜電保護能力(ESD HBM)精密差動放大器ZJA3669。它是繼低功耗精密差動放大器ZJA3676系列產品、超高性能儀表放大器ZJA3600系列產品之后對集成放大器產品的擴充。ZJA3669可以用于高壓環境下的電流、電壓的精密檢測，非常適合工業控制、半導體設備和新能源領域。

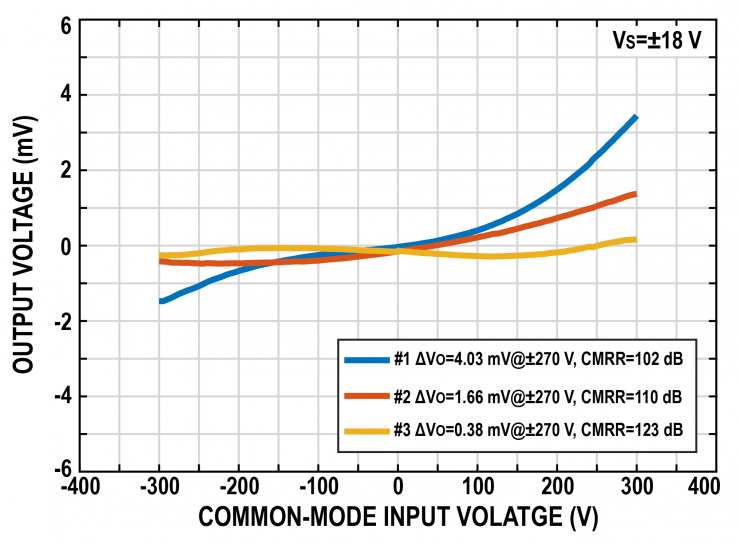

ZJA3669 CMRR在高壓下優于100 dB

基于治精微獨有的精密修調技術，ZJA3669在高至±100 V條件下保證共模抑制比 (CMRR) 優于100 dB，從而可以保證高壓下仍然達到系統高精度指標。此前分立方案要達到此性能，價格高、占PCB面積大且可生產性差。這個指標也是在同類產品中的標桿。

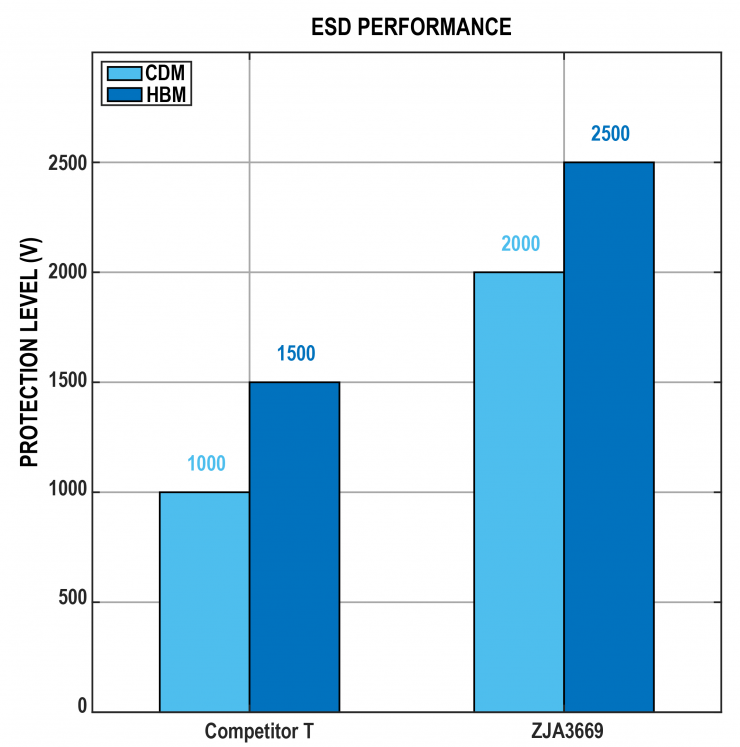

ZJA3669擁有出類拔萃的ESD防護性能

可靠性在高壓系統中尤其重要，這一點在差動放大器中更為重要，因?yàn)樗x高壓端最近。ZJA3669在保持高性能的同時還保證了高可靠性，其靜電保護能力(ESD)為人體模式(HBM) 2.5 kV，帯電設備模式(CDM) 2 kV。這在同類產品中出類拔萃，可以減輕系統設計工程師工作量、提升系統安全性，從而加快產品上市速度。

ZJA3669在±15 V供電條件下，共模及差模電壓范圍至±270 V正常工作、保證性能，可以在高至±500 V條件下不會產生器件損壞。很好地滿足了諸如新能源電池、電機系統的需求。

與治精微其它精密產品一樣，ZJA3669也具備高精度，在室溫下失調電壓優于400 μV，在-40°C至125°C的寬溫度范圍內溫度漂移優于15 μV/°C，增益漂移優于10 ppm/°C。ZJA3669為軌到軌輸出，從而可以最大化利用后續電路的動態范圍;其小信號帶寬為450 kHz，壓擺率為1.8 V/μS;1 kHz處噪聲為550 nV/√Hz，低頻(0.01至10 Hz)噪聲為20 μVP-P。ZJA3669供電電流為0.9 mA。

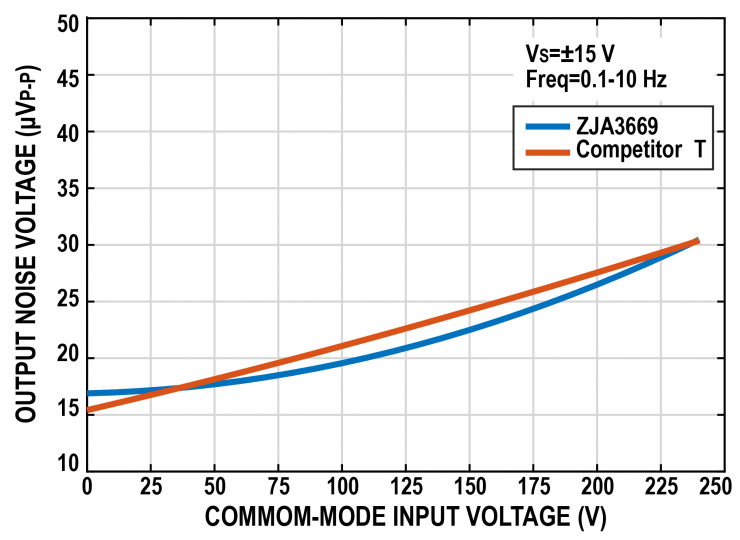

ZJA3669優秀的低頻噪聲

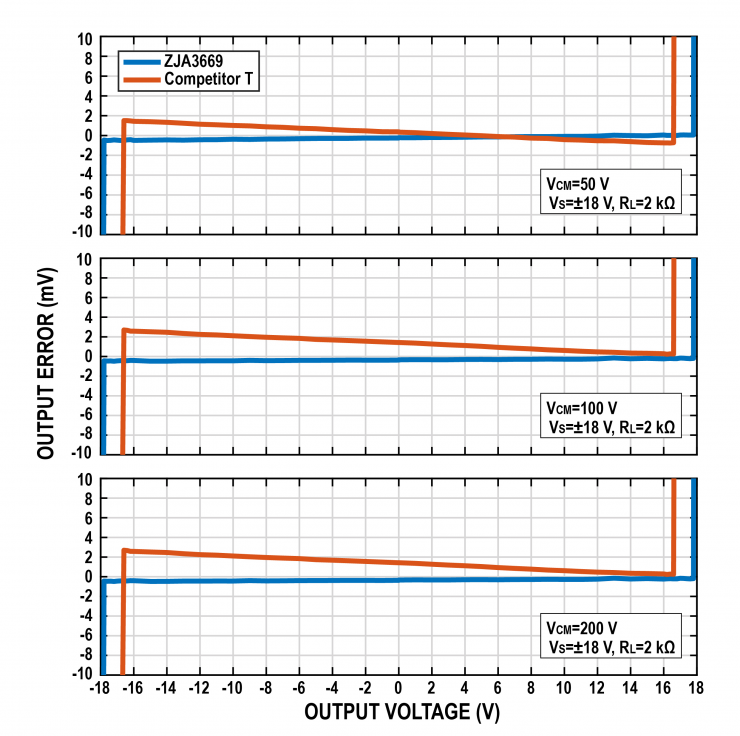

ZJA3669在各共模電壓下(50 V/100 V/200 V)的增益誤差均很優異

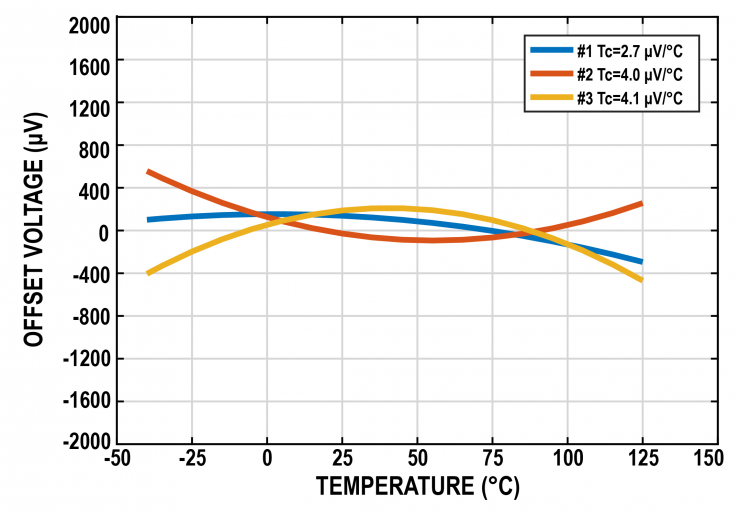

ZJA3669失調電壓的溫度特性

ZJA3669的主要特點包括：

高可靠性：

ZJA3669包含了精心設計的靜電防護電路，經過第三方的可靠性驗證顯示可以達到2.5 kV的HBM，以及2 kV的CDM靜電防護能力，使其能夠在惡劣的使用場景下依然能夠保持持久的可靠性。

高耐壓：

ZJA3669在共模和差模電壓±270 V正常工作、保證優秀性能，在±500 V條件下可以生存。

高精度：

ZJA3669的室溫下增益誤差優于0.01%，失調電壓優于400 μV，在-40°C至125°C的寬溫度范圍內失調電壓溫度漂移優于15 μV/°C。ZJA3669的CMRR在共模電壓高至±100 V下優于100 dB，在整個±270 V下優于90 dB，且在-40°C至125°C的寬溫度范圍內優于84 dB。它們與全溫范圍內增益漂移優于10 ppm/°C結合，可以保證在寬溫范圍內、高壓下的高精度。

ZJA3669和已發布的ZJC2000(18位400 kSPS高精度ADC)系列產品，ZJC2100 (多通道18位400 kSPS高精度ADC) 系列產品，ZJC2541/2 (18位高精度1 MSPS DAC)系列產品，精密運放ZJA3000、ZJA3008、ZJA3512、ZJA3216系列產品，精密電壓基準源ZJR1004 (最高供電電壓40 V，最大溫度系數3 ppm/°C)，ZJR1000、ZJR1001/2、ZJR1003，帶保護功能多路復用器ZJG4438/ZJG4439及精密匹配電阻ZJM5400配合，將更好地滿足高精度信號處理系統的需求。治精微是全球業界少有的可提供高性能、完整精密信號鏈芯片解決方案的供應商。
