0引言

當前PID控制仍然是控制過熱汽溫的主流方法。基于過熱汽溫大遲延、大慣性和時變等特點,當運行工況發生較大變化時,其對過熱汽溫對象的模型參數有較大影響。因此,常規的PID控制難以取得令人滿意的控制效果^[1]。

針對以上問題,本文提出一種新的過熱汽溫系統的控制方案:將模糊控制器和常規的PID控制器相結合作為主控制器。結果表明,新的控制方案較傳統的PID控制方案有更好的控制品質,即使在變工況的條件下也能達到較好的控制效果。

1 串級控制系統的設計

1.1過熱汽溫串級控制系統

過熱汽溫采用串級PID控制的原理框圖如圖1所示。

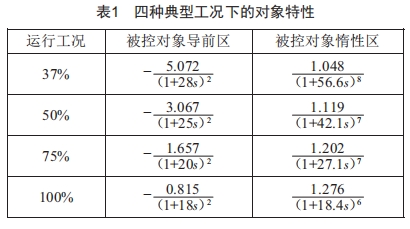

某機組鍋爐過熱汽溫采用噴水減溫調節手段,控制系統的被控對象為一個帶有大遲延和大慣性的非線性控制對象。通過現場動態特性試驗得知:隨運行工況的不同,對象動態特性會發生較大范圍的變化。具體變化情況如表1所示。

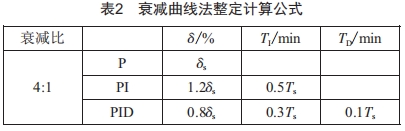

衰減曲線法是一種閉環整定方法,整定的依據是在純比例調節下的試驗數據,其試驗數據來自系統的衰減振蕩,且衰減比特定(通常為4:1或10:1,本文為4:1),利用表2的經驗公式,求取調節器相應的整定參數。

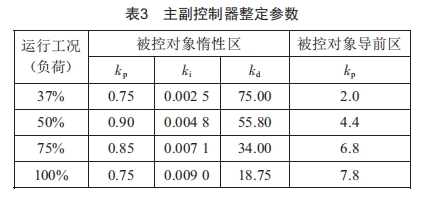

在衰減比4:1下分別調節主副回路:根據表2衰減曲線法整定計算公式,結合表1四種典型工況下的對象特性,計算出四種典型工況下的主控制器整定參數如表3所示。

當運行工況大幅度變動時(即37%~100%負荷范圍內),過熱汽溫對象的非線性、時變性非常明顯:根據某一特定工況得到的PID控制器整定參數,在各種工況下很難實現較為理想的控制效果;不同工況的過熱汽溫對象的數學模型參數變化也很大。

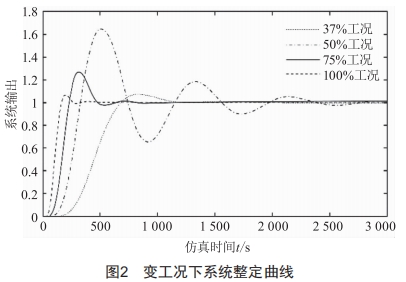

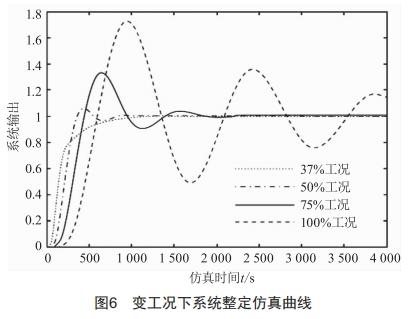

以75%工況為例,根據表3中的參數,在Matlab中仿真得到各工況下的曲線如圖2所示。

由圖2分析比較可知,在變工況情況下,系統負荷由75%下降到50%時,系統超調量增大,調節時間變長;在系統負荷由75%上升到100%的過程中,系統反應變慢,積分作用表現得越來越弱,調節時間也略微增長。雖然系統以75%工況下整定的參數為基準升降負荷時最終會趨于穩定,但其控制效果已經變得越來越差。

因此,下文引入了模糊PID串級汽溫控制策略,以改善過熱汽溫的控制品質。

1.2 串級控制系統的改進——模糊PID串級控制系統

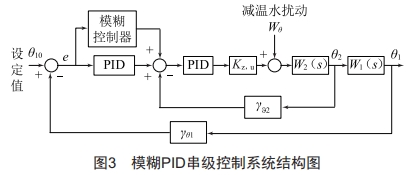

針對過熱汽溫被控對象的特性,本文采用模糊 PID控制器作為過熱汽溫串級控制系統的主調節器,以改善過熱汽溫被控對象在鍋爐負荷發生變化等情況下的動態性能。其控制系統結構圖如圖3所示。

當過熱汽溫被控對象受到如鍋爐負荷變化等因素影響時,過熱汽溫測量值θ₁與設定值θ₁₀相差較大,模糊PID控制器將kp、ki和kd三個參數根據誤差e和誤差變化率e_c進行調整,進而改變了模糊整定控制器輸出信號,最終使得過熱汽溫保持在額定值^[2]。

2模糊PID串級控制系統的設計

2.1模糊控制器隸屬函數曲線的設置

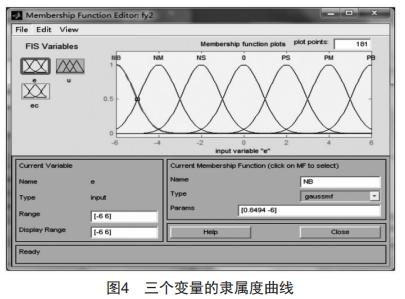

模糊控制器采用雙輸入單輸出的二維結構,輸入分別為誤差e和誤差的變化率ec,輸出為u。其模糊集為:{NB,NM,NS,Z0,PS,PM,PB}。模糊控制器的隸屬函數曲線均采用反應較為靈敏的三角形函數,論域均為[—6,6],三個變量的隸屬度曲線相同,如圖4所示。

2.2模糊控制器規則的設計

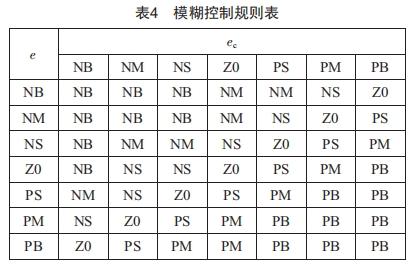

模糊控制規則是根據生產現場操作人員或者專家經驗得到的。規則表反映了實際的操作經驗,規則表的好壞直接決定了控制的品質。模糊控制規則是否完備,直接決定著模糊控制效果的好壞。它的提取和選擇是一個復雜綜合的過程^[3—4]。本文選取常用的模糊控制規則,如表4所示。

2.3模糊PID串級控制系統仿真及參數整定

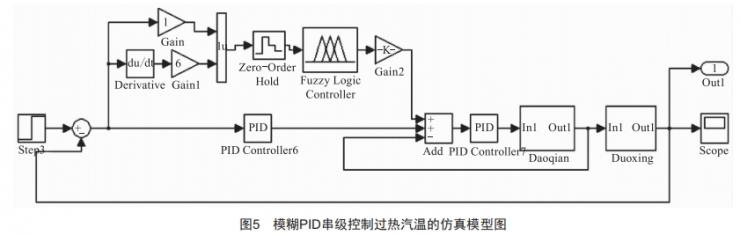

由于模糊控制器的輸入為誤差和誤差的變化率,故模糊控制器可以等同為一個PD控制器。從控制性能分析可知PD控制器是有差控制器,無法消除靜差。為了得到一個誤差輸出曲線,需要在模糊控制器上并聯一個積分控制器,即得到模糊PID控制器。系統采用串級結構,內回路為比例調節,外回路由模糊控制器和常規PID并聯組成混合控制器^[5—7]。仿真結構圖如圖5所示。

以75%工況為例 ,采用模糊PID控制系統在 Matlab中仿真得到各工況下的曲線如圖6所示。

3 結論

針對過熱汽溫被控對象大遲延、大慣性和時變等特點,本文在常規的過熱汽溫串級控制系統的基礎上,引入模糊PID控制器作為串級控制系統的主調節器,用Matlab對該模糊PID串級控制系統進行了仿真。結果表明,與常規的串級控制系統相比,模糊PID 串級控制系統對象的參數或結構發生變化時,有快速響應、無超調、無靜差等優良性能。

[參考文獻]

[1]李佳.模糊自整定PID控制在過熱汽溫控制系統中的研究與應用[D].哈爾濱:哈爾濱理工大學,2012.

[2] 曾競,謝又成.基于模糊自整定PID的主汽溫串級控制系統的設計[J].微計算機信息,2007(19):46-48.

[3]王偉,趙曄,宋光明,等.基于模糊控制的混合儲能功率優

化分配研究[J].機電信息,2023(23):7—10.

[4]方康玲.過程控制系統[M].2版.武漢:武漢理工大學出版社,2013.

[5] 韋巍,何衍.智能控制基礎[M].北京:清華大學出版社, 2008.

[6]任翔宇,裴旭東.基于模糊PI控制的光伏并網系統電能質量提升研究[J].機電信息,2023(15):19—21.

[7] 馬占有,田俊忠,馬澤玲.溫度控制系統模糊自適應PID控制器仿真研究[J].計算機仿真,2010,27(10):160—163.
