光伏太陽能逆變器是連接太陽能光伏電池板和電網之間的電力電子設備，主要功能是將太陽能電池板產生的直流電(DC)通過功率模塊轉換成可以并網的交流電(AC)。它是太陽能光伏發電系統中的“心臟”，扮演著至關重要的角色。

光伏太陽能逆變器的工作原理主要基于逆變電路，該電路通過電力電子開關的導通與關斷，完成直流電到交流電的轉換。逆變器還需要具備多種保護功能，如輸入直流極性接反保護、交流輸出短路保護、過熱、過載保護等，以確保系統的安全和穩定運行。

根據應用場所的不同，光伏太陽能逆變器可以分為集中式逆變器、組串式逆變器和微型逆變器等。集中式逆變器適用于大型光伏電站，可以將多個光伏組件產生的直流電集中轉換成交流電，然后并入電網。組串式逆變器則適用于中小型光伏電站，可以將每個光伏組件產生的直流電分別轉換成交流電，然后并入電網。微型逆變器則適用于家庭光伏系統，可以直接將家庭光伏組件產生的直流電轉換成交流電，為家庭用電提供電力。

光伏太陽能逆變器的性能直接影響到太陽能光伏發電系統的發電效率和穩定性。高效率的逆變器可以最大限度地利用太陽能電池板產生的電能，提高系統的發電效率;而可靠的逆變器則可以確保系統的穩定運行，減少故障和維修的頻率。因此，在選擇光伏太陽能逆變器時，需要綜合考慮其效率、可靠性、適應性和價格等因素。

接下來小編給大家分享一些光伏太陽能逆變器電路圖，以及簡單分析它們的工作原理。

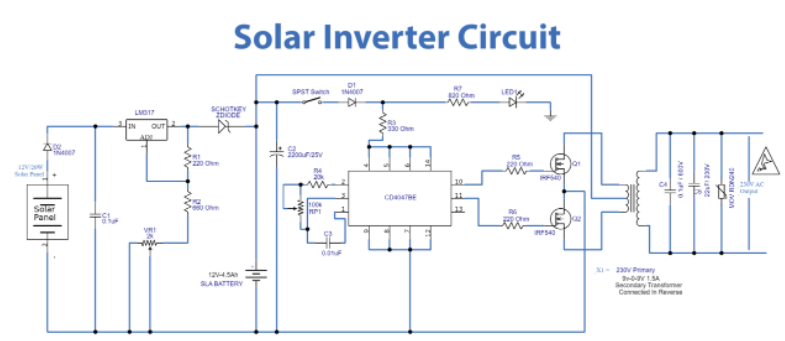

1、光伏太陽能逆變器電路圖(1)

如今，太陽能發電已十分普遍。因此，當我們想到太陽能時，我們會想到布置在屋頂上的面板。這些面板將太陽光轉化為電能，然后發送到家里的各種設備。它可能看起來很簡單，但它涉及的不僅僅是一些面板和房屋的免費電力。它需要各種基本組件，包括逆變器。因此，在本教程中，我們將制作光伏太陽能逆變器電路圖。

CD4047IC集成電路在該太陽能逆變器電路中連接并設置為非穩態多諧振蕩器。當 SPST 開關打開時，電路開始振蕩。 X1 變壓器的次級繞組由輸出 Q 和 Q 驅動，直接饋入開關電源 Mosfet IRF540。這里，電流流動發生在特定的持續時間內，但不是在特定的時間段內發生。結果，初級繞組線圈和可變電磁體感應電動勢產生交流電輸出。輸出電壓和頻率隨繞組數量和開關頻率而變化。

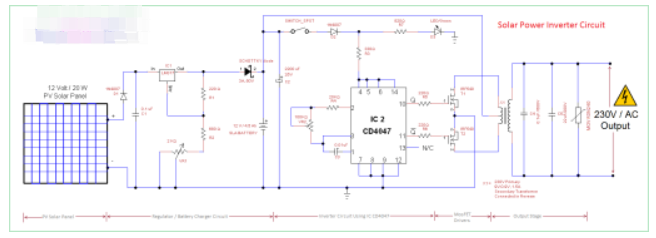

2、光伏太陽能逆變器電路圖(3)

逆變器電路從電源電池提供交流電輸出(AC)，但電池需要提供恒定的直流電源來充電。交流輸入電源必須提供這些電路，因此只能從該電路訪問交流輸出。

當沒有交流電源插座時，我們無法給逆變器電池充電并獲得高壓輸出。在本文中，光伏太陽能逆變器電路配備了易于訪問的組件，讓我們無需外部交流電源插座即可為逆變器電池充電。它可以用作手持式逆變器。

這里使用單穩態/非穩態多諧振蕩器IC CD4047來產生開關脈沖。該 IC 工作功耗低，采用 14 引腳雙列直插式封裝。在引腳 13 處，引腳 10 處的振蕩的 1/2 作為 Q，引腳 11 處的振蕩作為 Q'，提供最大振蕩輸出 F。每個輸出引腳的占空比為 50%。

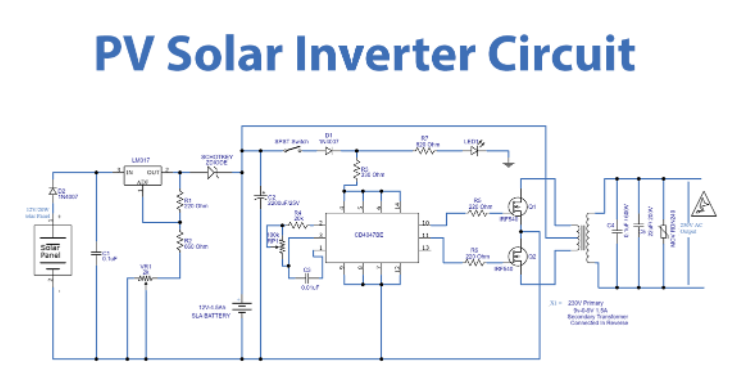

3、光伏太陽能逆變器電路圖(3)

在本教程中，我們將制作一個“光伏太陽能逆變器電路”。如果您正在考慮為什么使用太陽能逆變器而不是普通的電動逆變器，那么這是因為太陽能逆變器。它使用的太陽能資源豐富、清潔、無污染。由于太陽能一直有助于減少全球變暖和溫室效應。使用太陽能還有助于省錢，許多人已經開始使用太陽能設備。太陽能逆變器與普通電力逆變器類似，但使用太陽的能量(太陽能)。

它有助于借助太陽能將直流電轉換為交流電。直接電源是一種在電路內部沿一個方向運行的電源，在無電時有助于提供電流。當沒有交流電源插座時，我們無法給逆變器電池充電并獲得高壓輸出。在這里，我們設計了一種基于光伏太陽能的逆變器電路，其元件易于獲得，可以封裝為手持式逆變器。在該電路中，12 伏/20 瓦太陽能電池板用于獲得輸入偏置，當暴露在開放的陽光下時，它在 1600 mA 時提供 12 伏的峰值。

現在CD4047 IC已連接并配置為非穩態多諧振蕩器，當我們打開SPST開關時，該電路開始振蕩。這里輸出Q和Q'直接饋入開關功率MOSFET IRF540，并驅動X1變壓器次級繞組。電流流動發生在特定的持續時間內，并且不持續特定的持續時間。于是感應出變化的電磁鐵，初級繞組線圈產生電動勢，從而得到交流電輸出。輸出電壓/頻率會根據繞組數量和開關頻率而變化。

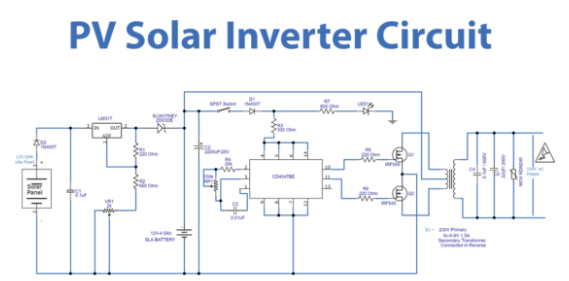

4、光伏太陽能逆變器電路圖(4)

逆變電路從電池電源提供交流電(AC)輸出，但電池需要恒定的直流電源才能充電，因此每個逆變電路都包含整流器和電池充電器部分。我們需要向這些電路提供交流輸入電源，然后才能從逆變電路獲得交流輸出。

當沒有交流電源插座時，我們無法給逆變器電池充電并獲得高壓輸出。在本文中，基于光伏太陽能的逆變器電路提供了易于獲得的組件，它可以幫助我們在沒有外部交流電源插座的情況下為逆變器電池充電?？煞庋b為手持式逆變器。

這里使用單穩態/非穩態多諧振蕩器IC CD4047 來產生開關脈沖，該 IC 工作在低功耗狀態，并采用 14 引腳雙列直插式封裝。它在引腳 13 處提供完整的振蕩輸出 F，在引腳 10 處提供振蕩的 1/2 作為 Q，在引腳 11 處作為 Q'。每個輸出引腳提供 50% 的占空比。

CD4047 IC 連接并配置為非穩態多諧振蕩器，當我們打開 SPST 開關時，該電路開始振蕩。輸出 Q 和 Q' 直接饋入開關功率 MOSFET IRF540 并驅動 X1 變壓器次級繞組，此處電流發生特定持續時間而不是特定持續時間。因此，改變電磁體感應和初級繞組線圈會產生電動勢，因此我們得到交流電輸出。取決于繞組的數量和開關頻率，輸出電壓/頻率會發生變化。
