0引言

隨著“先立后改”政策的穩步推進^[1],火力發電在我國電力系統中的地位愈加堅固。發電機作為火力發電廠的核心組件,其可通過出線連接至變壓器,將電能接入電網^[2]。

發電機出線包含三相發電出線和三相中性點出線。電廠發電機發電出線端子一般表示為U1、V1、W1,中性點出線端子一般表示為U2、V2、W2,中性點接地方式采用非直接接地方式。非直接接地方式分為三種情況:不接地、經消弧線圈接地、經高阻接地。其中不接地方式中性點應裝設電壓為額定相電壓的避雷器,以防止三相進波在中性點反射引起過電壓^[3]。發電出線與中性點出線側均裝備電流互感器,為保護裝置與測量儀表提供電流信號^[4—5]。

在火力發電廠設計中,發電機出線端子一般通過銅排母線接入發電機出線小室,發電機出線與中性點出線若是同側出線,則在發電機出線小室內需要考慮發電機出線電流互感器、中性點出線電流互感器、電流互感器端子箱、中性點接地設備的布置與安裝。除此之外,銅排母線因其裸露的特性,進入發電機出線小室后還需轉換為固體絕緣母線。因此,對于發電機與中性點同側出線的設計一般較為繁雜,目前常用的設計方案是將發電機出線電流互感器和中性點電流互感器嵌入發電機小室墻體內,中性點接地設備則通過在發電機小室內圈出固定一塊區域,圍以鋼柵欄布置其中。該設計方案的缺點在于電流互感器嵌入墻體維護檢修困難、設備敞露易危及生命安全、集成度低、占地面積大、母線轉換困難等。

鑒于此,本文重點研究并設計了一種適用于發電機與中性點同側出線的集成柜,其可優化發電機出線側的設備布置,確保發電機出線與中性點出線的穩定與安全,降低設備檢修維護的難度,提高母線轉換的靈活性。

1集成柜方案及具體實施

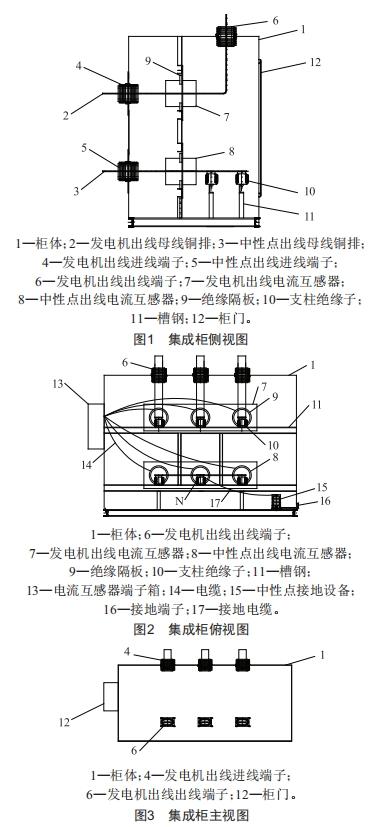

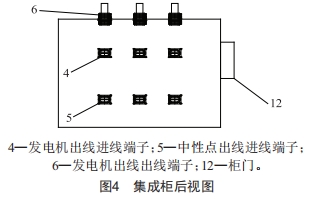

本文所提出的發電機與中性點同側出線集成柜包括柜體、發電機出線母線銅排、中性點出線母線銅排、發電機出線進線端子、中性點出線進線端子、發電機出線出線端子、發電機出線電流互感器、中性點出線電流互感器、絕緣隔板、支柱絕緣子、槽鋼、柜門、電流互感器端子箱、電纜、中性點接地設備、接地端子、接地電纜等。本節將結合示意圖對所提出的發電機與中性點同側出線集成柜技術方案、優點進行進一步的完整描述。本文提出的發電機與中性點同側出線集成柜的側視圖、俯視圖、主視圖、后視圖分別如圖1、圖2、圖3、圖4所示。

由圖1、圖2可見,本文所提出的發電機與中性點同側出線集成柜包括柜體1、發電機出線母線銅排2、中性點出線母線銅排3、發電機出線進線端子4、中性點出線進線端子5、發電機出線出線端子6、發電機出線電流互感器7、中性點出線電流互感器8、絕緣隔板9、支柱絕緣子10、槽鋼11、柜門12、電流互感器端子箱13、電纜14、中性點接地設備15、接地端子16、接地電纜17。

關于集成柜柜體外部特征,由圖1、圖2可見,發電機出線進線端子4與中性點出線進線端子5布置于集成柜柜體后側,兩組進線端子分上下兩層布置,發電機出線進線端子4布置于柜體上層 , 中性點出線進 線端子5則布置于柜體下層 。由圖3可見 ,發電機出線 出線端子6布置于柜頂靠柜前側 , 電流互感器端子箱 13壁掛于柜體左側。

關于集成柜柜體內部特征 , 由圖1、圖2可見 , 發 電機出線電流互感器7穿套安裝在發電機出線母線銅排2上,中性點出線電流互感器8則穿套安裝在中性點出線母線銅排3上。發電機出線電流互感器7和中性點出線電流互感器8由絕緣隔板9環繞一周,起到與集成柜柜體內其他布置的絕緣阻隔作用。此外,發電機出線電流互感器7和中性點出線電流互感器8將電流信號匯集在集成柜側邊的電流互感器端子箱13中,再由端子箱將電流互感器采集到的電流信號統一輸出至保護裝置與測量儀表。

由圖1、圖2還可見,發電機出線母線銅排2由集成柜柜后發電機出線進線端子4進入柜體1,再由柜頂發電機出線出線端子6引出。中性點出線母線銅排3則由中性點出線進線端子5進入柜體1,在集成柜柜體前側,中性點出線母線銅排3三相星型連接,形成中性點N。中性點N通過接地電纜與中性點接地設備15連接接地,該中性點接地設備15布置于柜體1右側靠前角落,垂直布置于集成柜柜體中。集成柜柜體1預留有與主接地網連接的接地端子16,而中性點接地設備17與接地端子16之間利用接地銅排連接。柜體1內母線銅排、電流互感器、絕緣隔板、中性點接地設備均借助支柱絕緣子10和槽鋼11輔助支撐。

2工程實例

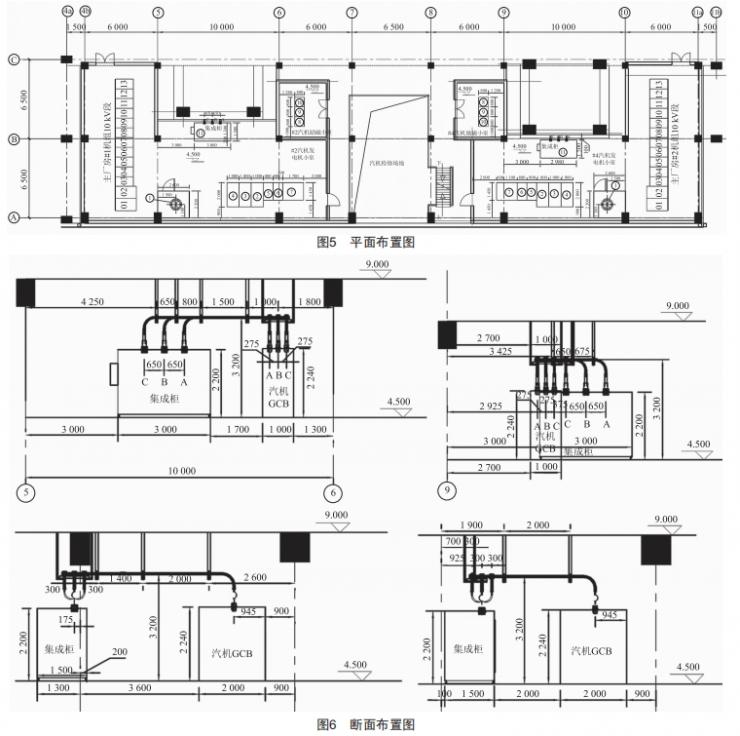

本文所提出的發電機與中性點同側出線集成柜技術方案已在廣東華電清遠華僑工業園天然氣分布式能源站項目進行了應用。該集成柜布置于主廠房汽機發電機小室中,其平面布置圖如圖5所示,#2汽機發電機的集成柜布置在主廠房4.5 m層B—C跨的5—6軸之間,#4汽機發電機的集成柜布置在主廠房4.5 m層B—C跨的9—10軸之間。

其斷面布置圖如圖6所示。

集成柜現場布置如圖7所示。

3 結論

本文所提出的發電機與中性點同側出線集成柜將發電機、中性點出線相關的設備集中布置于一體,相比于傳統布置,該布置結構更加緊湊,占地空間顯著減少,集成度大幅提高,設備布置優化效果明顯。本文所提出的集成柜由于柜體的高封裝性,確保了發電機與中性點出線相關設備的穩定與安全。另外,本文所提出的集成柜由于柜體內結構空間的合理布置,確保了打開柜門即可完成主要設備的檢修,降低了設備檢修維護的難度,并且由于柜頂預留了母線出線端子,便于各種母線形式的轉換,可提高母線轉換的靈活性。

[參考文獻]

[1] 林水靜.煤電“先立后改”破解電力供應難題[N].中國能源報,2023—03—13(11).

[2]孫若笛.發電廠并列運行的黑啟動柴油發電機組中性點接地方案分析與定值計算[J].機電信息,2018(30):4—5.

[3]張忠強.鋼鐵廠余熱電站發電機中性點接地方式的選擇及計算[J].自動化與儀器儀表,2022(7):321—324.

[4] 陳斌.一起發電機差動保護TA二次開路故障引發保護動作的分析及處理[J].電氣時代,2022(12):60—62.

[5]沙玉洲,李淑蘭,孫瑛,等.關于發電機用測量級電流互感器儀表保安系數 (FS)應用探討 [J].變壓器,2022,59(5):29-33.
