一、?推挽式放大電路是什么

?推挽式放大電路?是一種功率放大電路，由上下兩個功率管組成。當控制信號為正半周時，上面一個管子導通，負載得到一個放大了的正半周信號；當控制信號為負半周時，下面一個管子導通，負載得到一個放大了的負半周信號。因此，這種電路得名“推挽”，因?yàn)樗蓛蓚€(gè)管子一推一拉地工作，交替處理信號的正負半周期?1。

推挽式放大器通常由一對參數相近的晶體管組成，這些晶體管交替工作在信號的正、負兩個半周期，形成一推一挽形式的功率放大。它們通常工作在乙類狀態，兩管集電極電流交替出現并合成在負載上，使得輸出功率和效率大于單管功率放大器。這種放大器的基本結構包括兩個“臂”（兩組放大元件），一個“臂”的電流增加時，另一個“臂”的電流則減小，二者的狀態輪流轉換。這種放大器可以有效地放大信號的幅度，并且具有較好的線性度和失真度特性?。

推挽式放大電路的作用是通過兩個晶體管的交替工作，將輸入信號分解成正半周期和負半周期兩部分，并通過輸出變壓器將兩個晶體管的輸出信號合成一個完整的正弦波輸出。這種電路廣泛應用于各種電子設備中，因?yàn)樗哂休敵龉β蚀蟆⑿矢?、失真度小等?yōu)點?。

二、推挽式放大電路實例

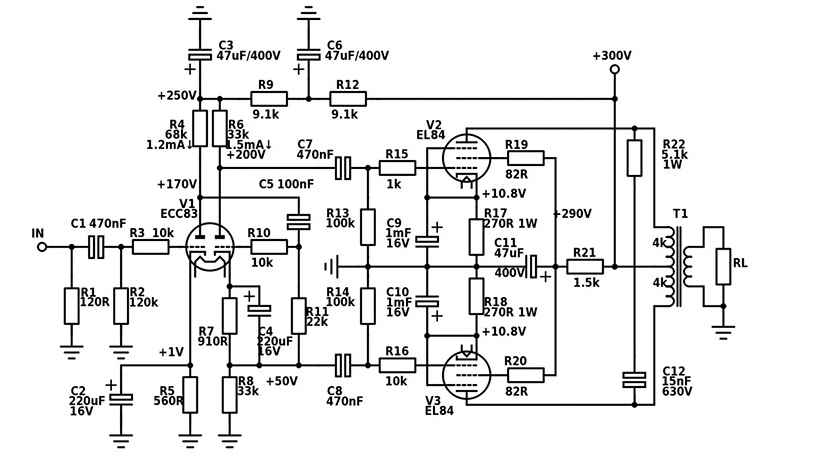

前兩級使用最著名的雙三極管ECC83/12AX7/6N2P。它具有所有三極管中最高的增益，這使其適合該任務。另外，我還設計了一個帶有五極管電壓放大器級的電路，因?yàn)槟壳癊CC83正好處于其增益能力的邊緣，您無法在不影響失真的情況下進一步推動它。但我選擇上傳這個設計，因?yàn)樗褂梅浅３Ｒ姷墓茏硬⑶揖哂邢喈?dāng)甜美的失真音調。

第一階段：

第一級是公共陰極配置中非常典型的前置放大器電壓放大器級。它具有大約55的增益，即使是最低的線路電平也能達到足夠的電壓來驅動功率放大器。

第二階段：

第二級稱為陰極，用作相位逆變器/驅動器。由于電子管不像晶體管那樣互補對，因此您必須異相驅動 180 dgs 的功率管才能獲得推挽電路。當一根管子向上擺動時，另一根管子以相同的量向下擺動，反之亦然。相位轉換器使用最常見的電路（陰極），如果構建得當，可以具有非常好的平衡，并且通?？捎糜贖i-Fi應用。

功率級：

功率級是B類推挽放大器，如前所述，當一個電子管增加導通時，另一個電子管將其減少相同的量。這種拓?fù)浣Y(jié)構比單端設計具有非常大的優勢。在輸出變壓器中，理論上電流相等且相反，從而消除了任何直流磁化。使輸出變壓器更小且無氣隙，可改善低頻響應。此外，由于電流相等，并且任何偶數階失真都將被取消，所有奇數階失真將被求和。當使用虛擬負載運行放大器時，您實際上可以聽到變壓器以奇數順序失真振動的聲音。這使您可以很好地了解放大器的失真額定值。我認為它很好，有這個設計。

輸出級：

輸出級是一個非常典型的拓?fù)浣Y(jié)構，您可以在互聯網上找到。這只是幾個EL84在五極管模式下以推拉配置工作。我用第四個電子管制作了它，我沒有包含在電路中。這是一個魔眼指示管，可以粗略估計輸出電平。
