一、差動放大電路

差動放大電路?，也稱為差分放大電路，是一種模擬電子電路，其工作原理基于兩個輸入端的電壓差異來產生輸出電壓。當兩個輸入端的電壓有差別時，輸出電壓才會有變動，因此稱為差動。這種電路由靜態工作點穩定的放大電路演變而來，具有抑制?零點漂移的能力。

差動放大電路的工作原理涉及?差模信號和?共模信號的處理。差模信號是指兩個輸入信號的差值，而共模信號是指兩個輸入信號的共同部分。理想情況下，輸出信號只與輸入信號的差值有關，這種特性使得差動放大電路能夠有效抑制共模噪聲，提高信號的信噪比。

差動放大電路在?電子技術中有廣泛的應用，特別是在?直接耦合電路和?測量電路中。它能夠有效地放大?直流信號，并減少由于電源波動和?晶體管隨溫度變化引起的零點漂移。因此，差動放大電路常被用作?多級放大器的前置級，特別是在需要抑制干擾信號和放大微弱信號的場景中。

二、差動放大電路溫漂分析

1、零輸入分析

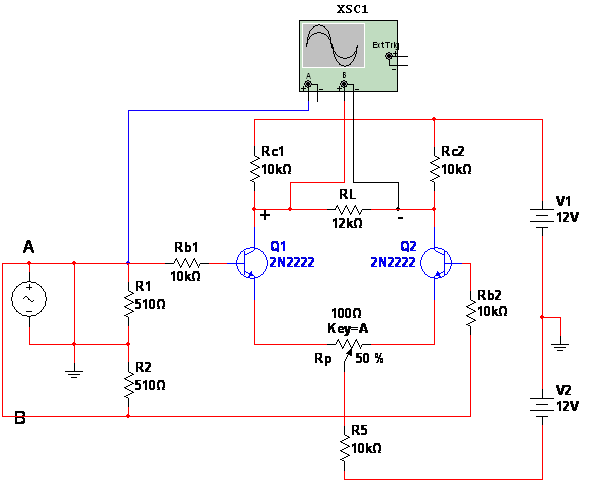

如圖所示，為測試差分放大電路在零輸入情況下的響應狀態，將交流信號源短路接地。

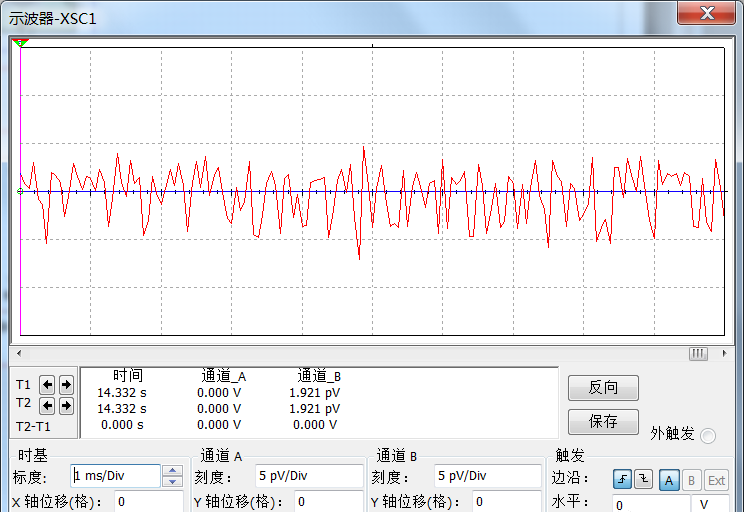

用示波器觀測負載RL兩端的波形，得到：

可見，差動放大電路雙端輸出時，輸入為零，輸出得到5pV的不規則波形。

為確定其溫度特性，設置溫度掃描參數：起始溫度為0℃，終止溫度為100℃；掃描的點數為2點。置交流輸入為零，以三極管Q1與Q2的集電極為參考節點，進行溫度分析得到如下波形：：

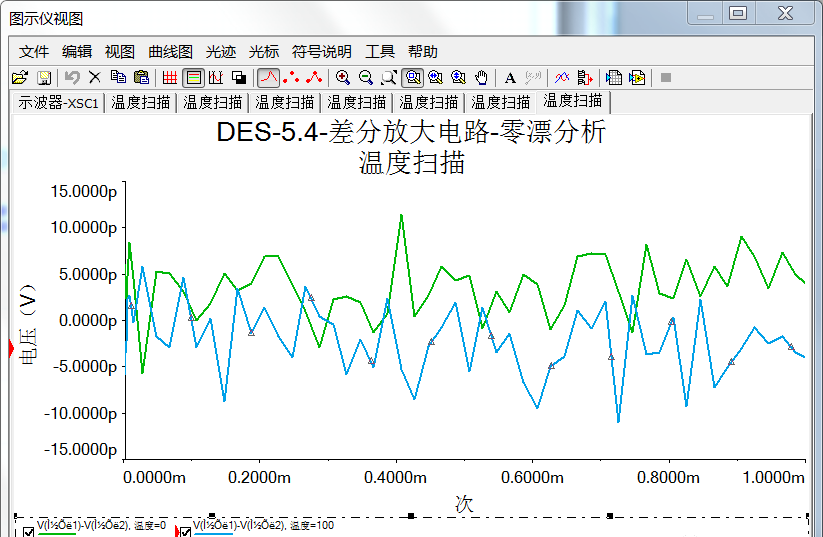

為得到雙端輸出時的輸出波形，分別將0℃和100℃時Q1與Q2的集電極電壓相減，得到如下波形：

可見，溫度升高對輸出端漂移電壓的影響不大。

2、溫漂分析

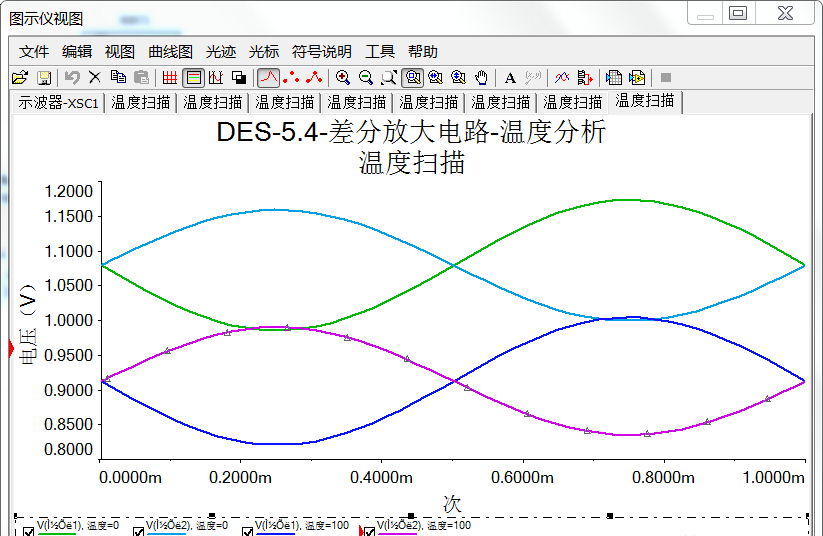

為了驗證差動輸入多級放大電路的共模抑制能力，將輸入交流源設置為10mV/1kHz和5mV/1kHz。溫度掃描參數設置為：起始溫度0℃，終止溫度100℃；掃描的點數為2點。得到溫度掃描特性曲線如圖：

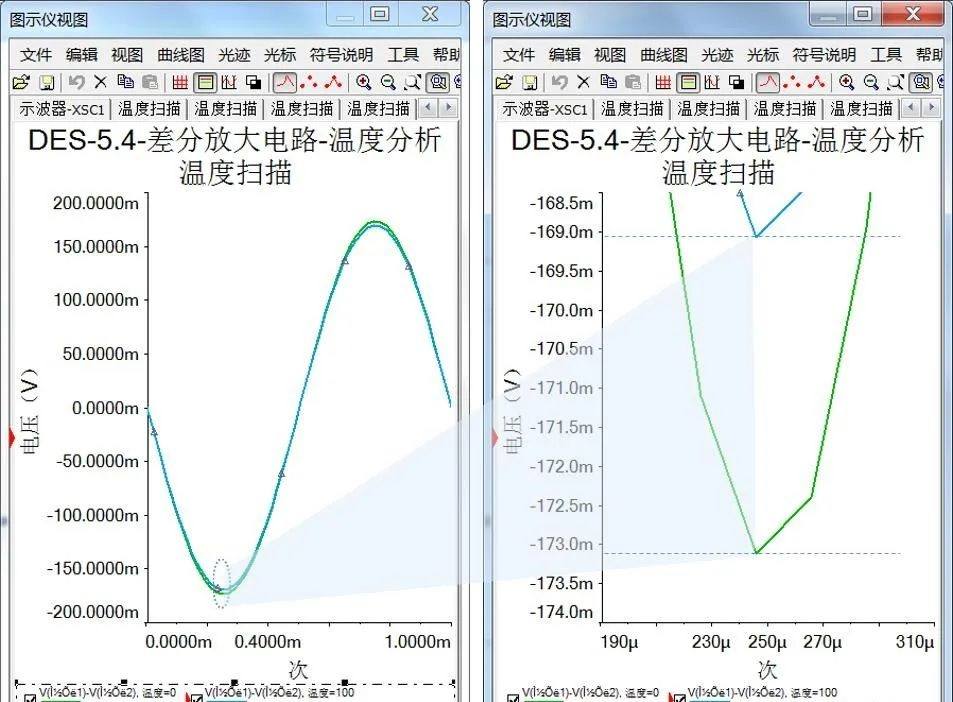

為得到雙端輸出時的輸出波形，分別將0℃和100℃時Q1與Q2的集電極電壓相減，得到如下波形：

從圖所示的溫度掃描分析特性曲線及參數中可以看出，一是圖示多級放大電路的電壓放大倍數呈負溫度系數變化，二是當溫度從0℃上升到100℃時，產生的最大輸出電壓偏差為：

△V=(173.2-169.2)mV=4 mV

最大輸出電壓值大約下降了：

4mV/173.2mV≈2.3%

可見，溫度升高時，晶體管的電壓放大倍數反而下降，這就是差分放大電路對溫度漂移的抑制能力。

一般在多級放大電路中，第一級的零漂影響最嚴重，因此常把差動放大電路放在多級放大電路的第一級用于抑制零點漂移。
