以下內容中，小編將對?MOS寄生模型的相關內容進行著重介紹和闡述，希望本文能幫您增進對?MOS寄生模型的了解，和小編一起來看看吧。

一、?MOS寄生模型

?MOS寄生模型?主要涉及到MOSFET（金屬氧化物半導體場效應晶體管）中的寄生電容和電阻。這些寄生參數，如寄生電容和寄生電阻，是在MOSFET制造過程中由于工藝限制而不可避免地產生的，它們對MOSFET的性能有一定的影響。了解這些寄生模型有助于在高速應用中快速掌握其特性，以及優化MOSFET的性能。

?寄生電容?：MOSFET中的寄生電容主要包括本征電容和寄生電容。本征電容出現在溝道中的反型層和耗盡層電荷區，而寄生電容則涉及到源極與漏極之間的電容、柵極與體硅之間的電容等。這些電容在邏輯柵極的轉換延遲中起到關鍵作用，因?yàn)樗鼈儧Q定了柵極在一個能夠開啟（關閉）源漏電流的特定電勢下充放電的速度。

?寄生電阻?：除了電容外，MOSFET還具有寄生電阻，包括柵極寄生電阻等。這些電阻同樣是由于制造過程中的工藝限制而產生的，它們對MOSFET的電流流動和電壓分布有一定的影響。

?等效電路模型?：為了更好地理解和分析MOSFET的性能，可以構建等效電路模型。這些模型包括NMOS和PMOS的增強型等效電路，以及一般常用導通時的電流流向。了解這些模型有助于在設計電路時考慮到MOSFET的寄生參數，從而優化電路性能。

?靜態參數和動態參數?：MOSFET的參數可以分為靜態參數和動態參數。靜態參數包括最大電壓、最大電流、最大功率損耗等，這些參數在低頻應用中較為重要。動態參數則涉及到高頻應用中的性能，如柵極-源極閾值電壓等，這些參數對于確定MOSFET的導通狀態和截止?fàn)顟B(tài)至關重要。

綜上所述，MOS寄生模型是一個復雜的電氣模型，它包括了MOSFET中的寄生電容和電阻，以及為了分析和設計方便而構建的等效電路模型。了解這些模型有助于優化MOSFET的性能，特別是在高速和高頻應用中。

二、MOS的寄生模型動態過程分析

QG（tot）、QGS和QGD都是來自同一柵極電荷曲線的參數。它們描述了在特定條件下，MOSFET需要多少柵極電荷才能切換。這在高頻開關應用中尤其重要。當漏極、柵極和源極之間同時發生顯著的電壓和電流變化時，大部分功率損耗發生在開關期間。在全關閉狀態下，存在顯著的電壓，但電流可以忽略不計。在全導通狀態下，存在顯著的電流和較小的電壓。

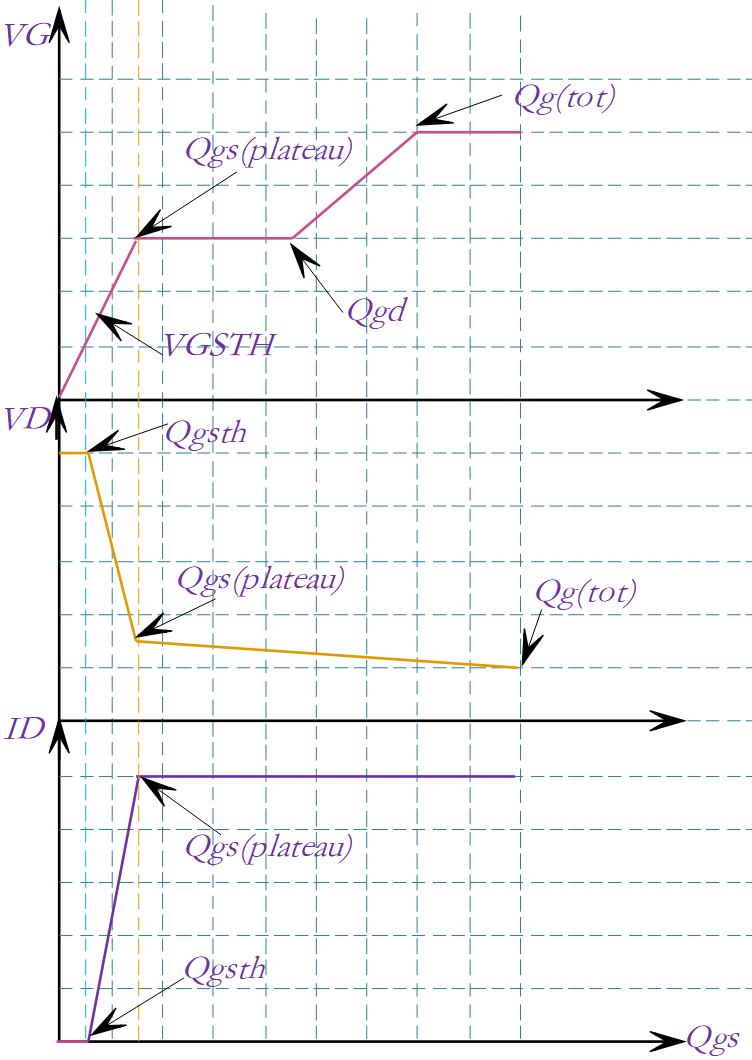

柵極電荷參數取決于閾值電壓和開關動態以及正在被開關的負載，但電阻負載和電感負載之間存在差異。柵極電荷曲線示例如圖1-3所示：

圖1-3：QGS的充電如何影響ID，VD，VG

由于電容隨電壓和電流的變化，在確定開關性能時，最好查看柵極電荷數據，而不是電容數據。如果MOSFET的柵極驅動器電路被限制在特定電流，并且需要快速開關，則情況尤其如此。柵極電荷曲線描述了MOSFET的情況，該MOSFET的漏極被限制在特定的電流和電壓。

在此期間，漏極-源極電壓開始下降，因?yàn)镸OSFET上增加的電荷允許更容易的傳導。因此，盡管柵極-源極電壓是恒定的，但是漏極-柵極電壓正在下降。最終，電容停止增加，柵極電荷的任何進一步增加都會增加?xùn)艠O-源極電壓。這種特性有時被稱為“米勒平臺”，因?yàn)樗傅氖撬^的米勒電容增加的時間。米勒平臺也被稱為柵極-漏極電荷（QGD）。在此期間，漏極和源極之間存在顯著的電流和電壓，因此QGD在確定開關損耗時很重要。

一旦達到米勒平臺的末端，柵極-源極電壓再次增加，但具有比達到QGS之前更大的電容。柵極電荷曲線的梯度在米勒平臺之上較小。柵極電荷參數高度依賴于測量條件，不同的供應商經常針對不同的條件呈現其柵極電荷參數，在比較不同來源的柵極電荷參數時要求謹慎。較高的電流導致較高的柵極-源極電荷值，因?yàn)槠脚_(tái)電壓也較高。隨著平臺的增加，更高的漏極-源極電壓導致柵極-漏極電荷和總柵極電荷的值更高。
