一、多級放大電路溫度漂移以及抑制

1.溫度漂移

多級放大電路的核心仍然是晶體管，晶體管屬于半導體元件，半導體材料本身的熱敏性使得溫度變化時，其參數“必然”發生變化。

所以在應用中，溫度變化而導致的半導體元件參數的改變是零點漂移產生的主要原因，因此，零點漂移也稱為溫度漂移，簡稱溫漂。

對直接耦合多級放大電路進行溫度掃描分析，設置溫度掃描參數為：起始溫度0℃，終止溫度100℃；掃描的點數為2點。得到如圖所示的溫度分析結果：

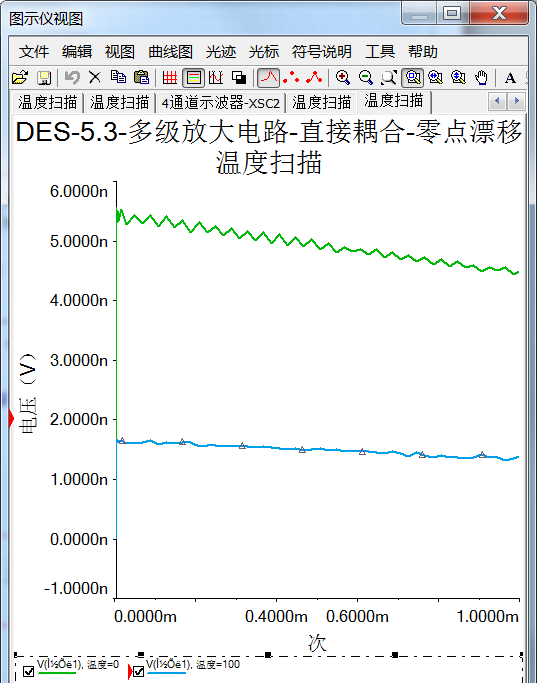

（1）交流輸入為零時的掃描結果。

可見，溫度升高100℃，在多級放大電路的輸出端產生約3nV的漂移電壓。

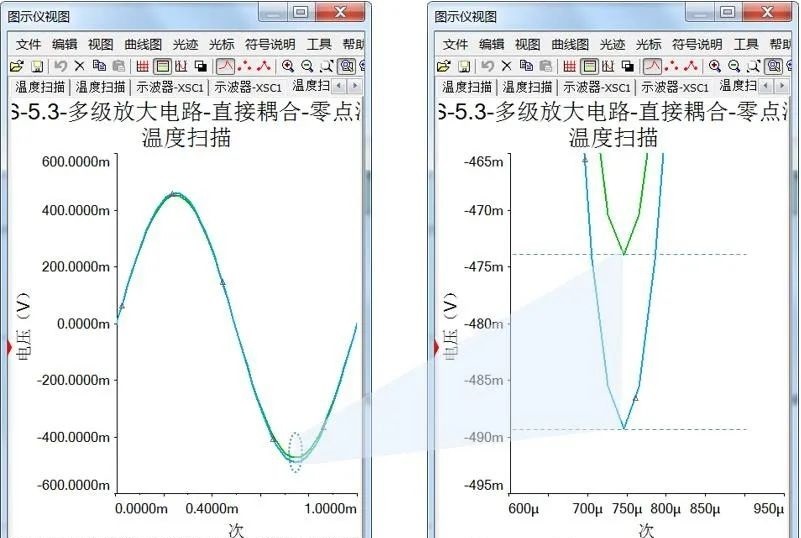

（2）交流輸入為5mV，1kHz零時的掃描結果。

從圖所示的溫度掃描分析特性曲線及參數中可以看出：

①多級放大電路的電壓放大倍數呈正溫度系數變化，

②當溫度從0℃上升到100℃時，產生的最大輸出電壓偏差為

△V=(489.5-474)mV=15.5 mV

最大輸出電壓值大約升高了：

15.5mV/474mV≈3.3%

像這樣，溫度升高時，靜態工作點升高，晶體管的電壓放大倍數增大，這部分額外增加的電壓是溫度變化引起的，理解為溫度漂移。

2. 抑制措施

(1)采用高質量的硅晶體管，并對制造工藝嚴格要求；

(2)引入直流負反饋，對靜態工作點進行穩定——后續將介紹反饋的類型、意義及引入方法；

(3)溫度補償，利用熱敏元件的漂移來抵消放大管的漂移，有時也用二極管，但效果一般，適合要求不高的電路；

(4)受溫度補償法的啟發，利用2只型號和特性都相同的晶體管來進行補償，收到了較好的抑制零點漂移的效果，這就是差動放大電路——后續將介紹差分放大電路的結構與功能。

二、多級放大電路與單級放大電路相比有何優點

多級放大電路與單級放大電路相比，具有以下幾個顯著的優點：

1. 更高的放大倍數

多級放大電路的放大倍數 ：多級放大電路的電壓放大倍數是各級放大電路放大倍數的乘積。這意味著，通過增加放大電路的級數，可以顯著地提高整個電路的放大倍數。

單級放大電路的放大倍數 ：相對而言，單級放大電路的放大倍數較為有限，通常無法滿足某些需要高放大倍數的應用場景。

2. 更好的穩定性

多級放大電路的負反饋 ：在多級放大電路中，可以通過引入負反饋來穩定電路的工作點，減小溫度、電源波動等因素對電路性能的影響。負反饋還可以改善電路的線性度和頻率特性。

單級放大電路的穩定性 ：雖然單級放大電路也可以通過設計來保持一定的穩定性，但相比之下，多級放大電路在穩定性方面通常具有更好的表現。

3. 更大的輸入/輸出動態范圍

多級放大電路的級間耦合 ：通過合理的級間耦合方式（如直接耦合、阻容耦合、變壓器耦合等），多級放大電路可以實現更大的輸入/輸出動態范圍。這有助于處理更寬范圍的信號幅度。

單級放大電路的動態范圍 ：單級放大電路的動態范圍相對有限，可能無法適應某些需要處理大范圍信號的應用場景。

4. 靈活的電路配置

多級放大電路的靈活性 ：多級放大電路可以根據需要選擇不同的放大元件、電路結構和級間耦合方式，以實現特定的放大性能和功能。這種靈活性使得多級放大電路能夠廣泛應用于各種電子設備中。

單級放大電路的局限性 ：相比之下，單級放大電路在電路配置和性能調整方面可能受到更多的限制。
