一、什么是高低邊開關

高低邊開關?是指在電子電路中，根據開關相對于負載的位置不同而區分的兩種驅動方式。具體來說，當開關位于電源和負載之間時，這種配置被稱為?高邊驅動?（High Side Drivers，簡稱HSD），而當開關位于地（低電位端）和負載之間時，則稱為?低邊驅動?（Low Side Drivers，簡稱LSD）。這兩種驅動方式的主要區別在于控制電流流動的方向和位置不同。

?高邊驅動?（HSD）：在這種配置中，負載的一端默認與電路的負級即地保持連接，而負載的另一端與開關連接。當開關導通時，負載的另一端與電源連接，允許電流從電源流向負載，從而使負載開始工作。當開關關閉時，負載的另一端與電源斷開，負載停止工作。高邊驅動通常用于需要直接控制從電源到負載的電流場合，例如汽車中的車燈控制、氣囊驅動等。高邊驅動的優點包括能夠承受較高的電壓應力，因?yàn)樗鼈冎苯舆B接到電源和負載之間，但可能需要更復雜的電路設計。

?低邊驅動?（LSD）：與高邊驅動相反，低邊驅動中負載的一端默認與電路的正級即電源保持連接，而負載的另一端與開關連接。當開關導通時，負載的另一端與地連接，允許電流從負載流向地，完成電流回路，從而使負載開始工作。當開關關閉時，負載的另一端與地?cái)嚅_，負載停止工作。低邊驅動的優點是電路設計相對簡單，容易實現，通常使用MOS管和簡單的電阻、電容即可實現。低邊驅動適用于需要控制從負載到地的電流流動的場合。

高低邊驅動方式的選擇取決于具體的應用需求和電路設計，每種方式都有其適用的場景和優勢。在實際應用中，需要根據電路的具體要求選擇合適的方式來實現對負載的有效控制?12。

二、如何設計高低邊開關

之前講過MOS類型的高低邊負載開關，MOS類型高低邊開關固有其優勢，比如壓降小，損耗低，控制簡易，使用場景也比BJT類型的高低邊開關廣泛，但是在需要控制負載電流的場景，BJT負載開關卻更有優勢，比如汽車車燈，工業照明，恒定電流源等場景。

€1.低邊開關

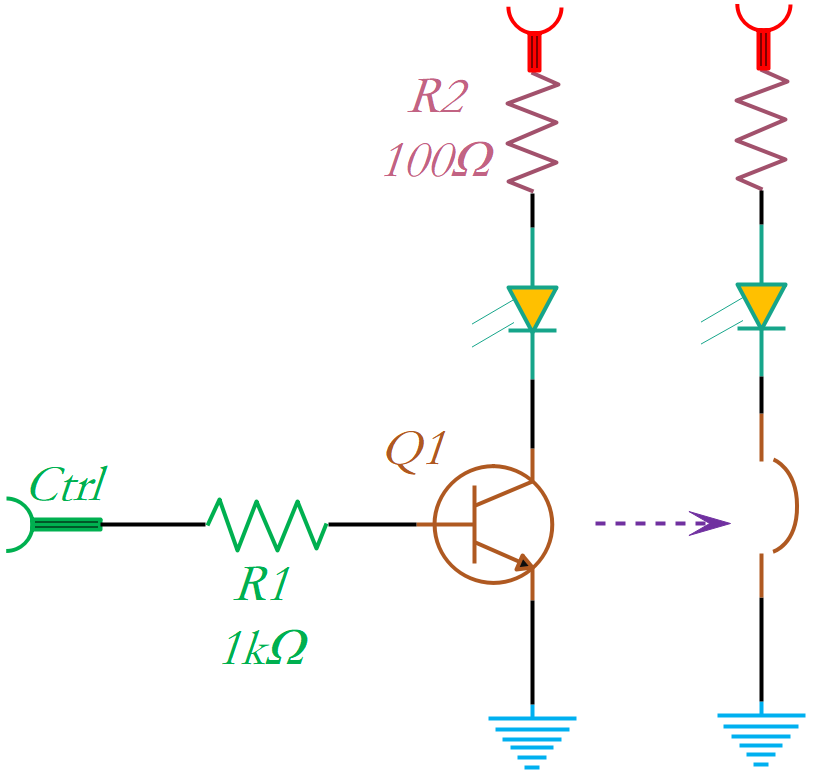

如圖5-1為NPN型BJT低邊開關，用來驅動LED負載，R2為限流分壓電阻。

圖5-1：BJT低邊開關

€2.高邊開關

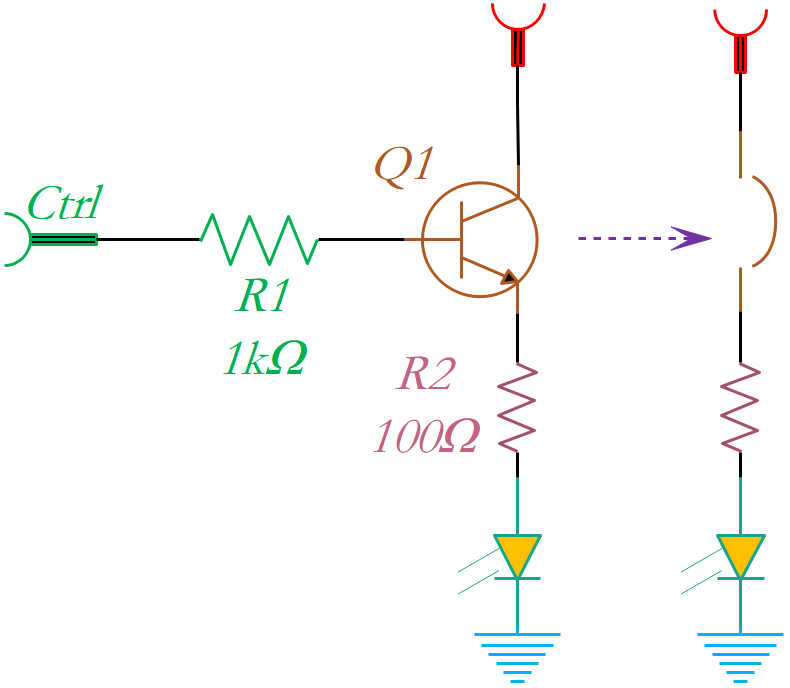

如圖5-2為NPN型BJT高邊開關，用來驅動LED負載，R2為限流分壓電阻。高邊開關和底邊開關的計算可以回顧之前的章節。

圖5-2：BJT高邊開關

€3.使用拓?fù)?

LED的驅動方式多種多樣，有外驅和自驅兩種，外驅即使用第二個控制引腳來控制閘門，自驅即使用VCC本身來驅動。

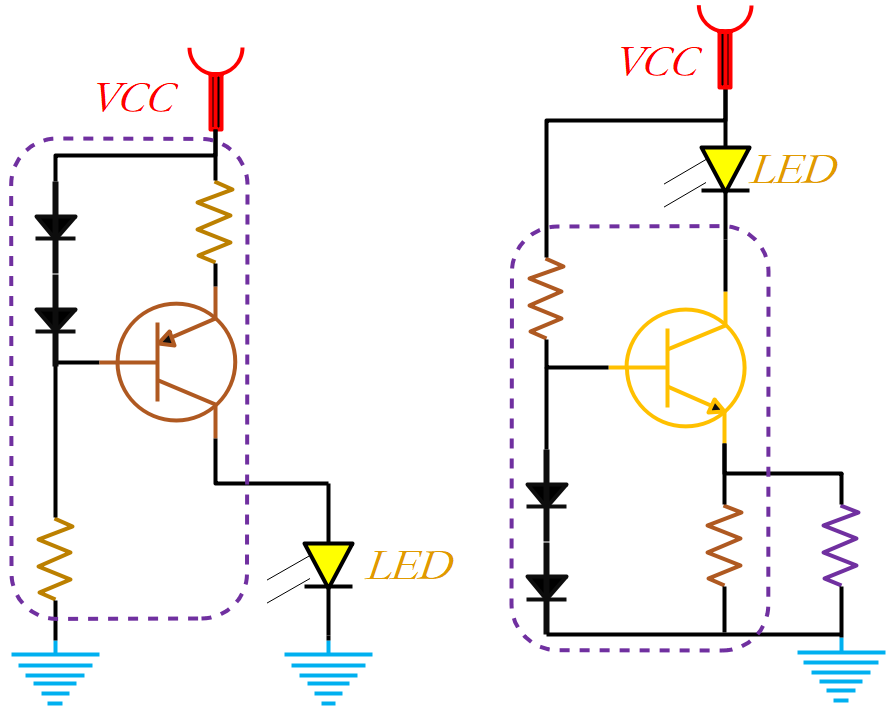

圖5-3：自驅式配置LED驅動

如圖5-3為NPN和PNP兩種自驅式LED驅動，其中兩支二極管給Vbe提供固定鉗位電壓，框外電阻作為電流可調節電阻，根據串接LED的數量來計算配置?？騼?nèi)可以作為一個整體器件也可以使用分立器件來搭建。

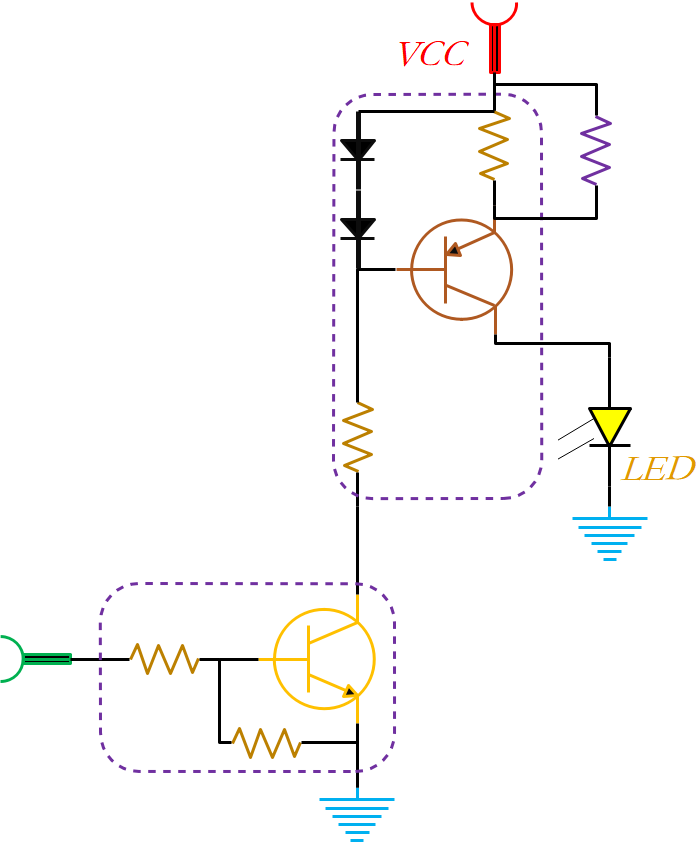

圖5-4：灌-吸式配置LED驅動

如圖5-4為灌-吸電流LED驅動，由NPN和PNP搭建，上管PNP灌電流給NPN，NPN自然吸收此電流，這種配置可以極大增強LED的驅動電流，吸電流越大，可以驅動的LED燈數量更多，實際有些類似達林頓連接。
