一、NMOS

NMOS英文全稱為N-Metal-Oxide-Semiconductor。 意思為N型金屬-氧化物-半導體，而擁有這種結構的晶體管我們稱之為NMOS晶體管。 MOS晶體管有P型MOS管和N型MOS管之分。由MOS管構成的集成電路稱為MOS集成電路，由NMOS組成的電路就是NMOS集成電路，由PMOS管組成的電路就是PMOS集成電路，由NMOS和PMOS兩種管子組成的互補MOS電路，即CMOS電路。

在一塊摻雜濃度較低的P型硅襯底（提供大量可以動空穴）上，制作兩個高摻雜濃度的N+區(N+區域中有大量為電流流動提供自由電子的電子源)，并用金屬鋁引出兩個電極，分別作漏極D和源極S。然后在半導體表面覆蓋一層很薄的二氧化硅(SiO2)絕緣層，在漏——源極間的絕緣層上再裝上一個鋁電極（通常是多晶硅），作為柵極G。在襯底上也引出一個電極B，這就構成了一個N溝道增強型MOS管。MOS管的源極和襯底通常是接在一起的(大多數管子在出廠前已連接好) 。

二、如何用BJT驅動NMOS

（一）如何驅動

因為NMOS經常用作低邊開關，NMOS的低邊開關很容易驅動，一般都不需要額外增加驅動電路。如下圖是帶電荷泵BJT驅動NMOS的高邊開關，但很不常用。如果板級有額外高于Vin的電壓Vdd，則可以去掉Charge Pump，直接使用分立開關控制Vdd和G極的通斷。如果Charge Pump支持en使能，那么就可以去掉去掉G極驅動NMOS，直接使用GPIO控制Charge Pump的en，使能Charge Pump，輸出高電壓，干路MOS導通，不使能Charge Pump，不輸出高電壓，干路NMOS關斷。

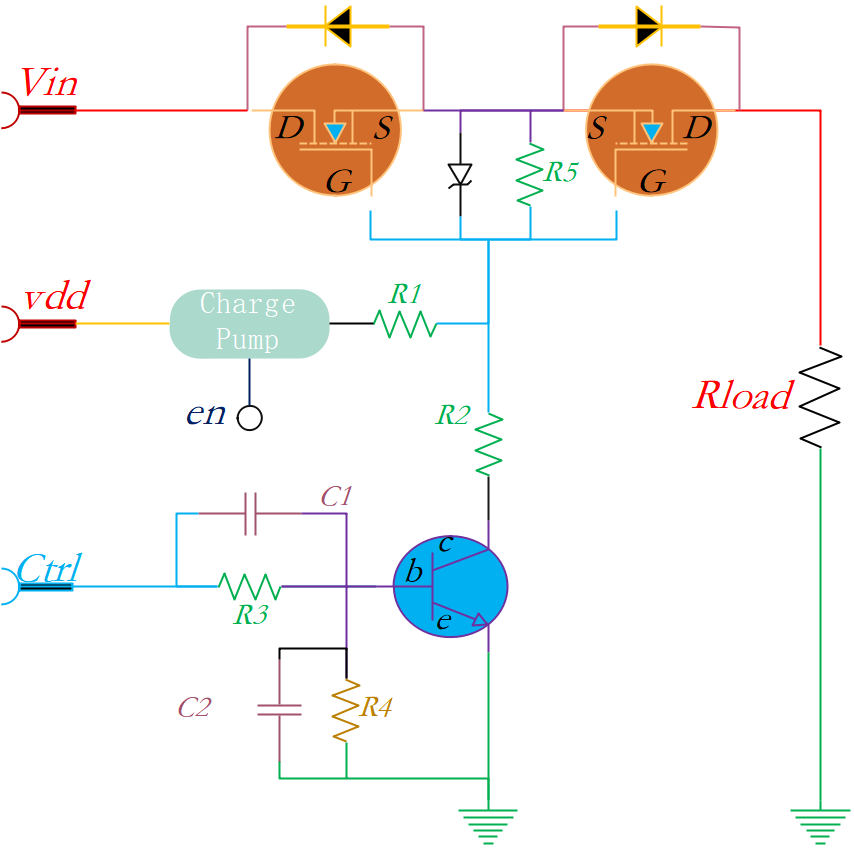

圖：帶電荷泵BJT驅動NMOS高邊開關

（二）設計結果驗證

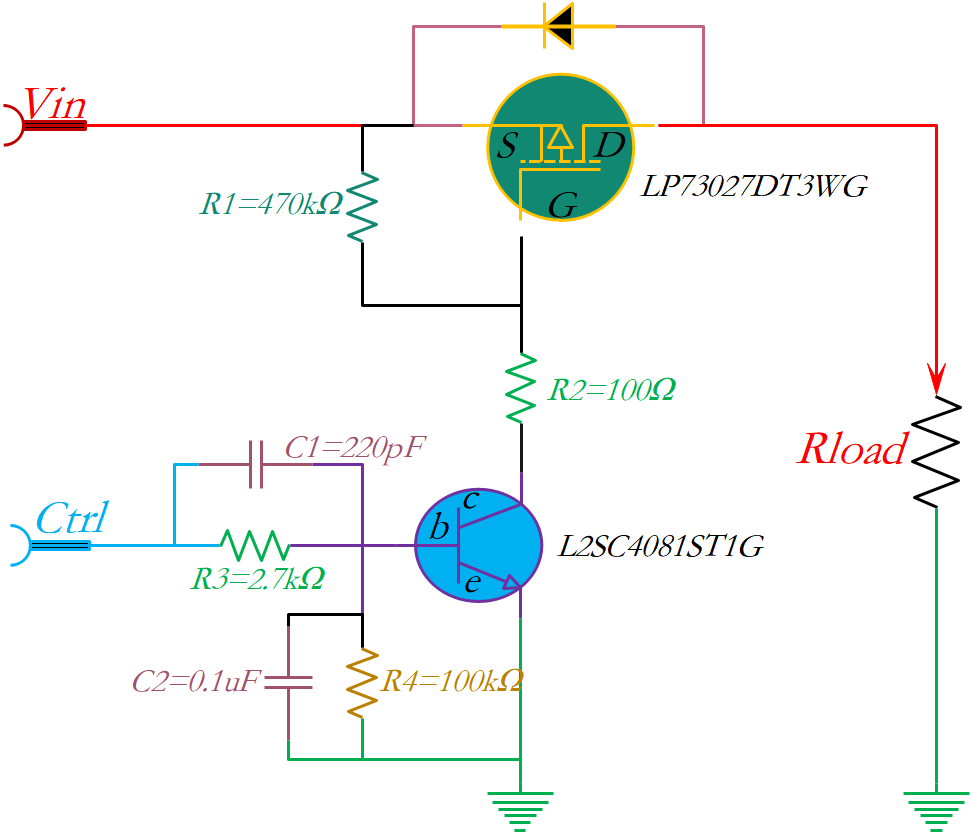

*設計結果：*如下圖，Ctrl輸出3.3V高電平時，BJT導通，R1和R2組成分壓電路，當R1遠大于R2，Vg-Vs≈24V，PMOS導通；Ctrl輸出0V低電平時，BJT關斷，此時Vg-Vs≈0V，PMOS關斷。

圖：設計結果

*功耗分析：*L2SC4081ST1G導通時，LP73027DT3WG也導通，此時電阻R1和R2串接在Vin和GND之間，存在電流消耗，根據P=U2/R，R越大，功耗越小，這也就是R1取值比較大的原因之一。L2SC4081ST1G導通也有電流損耗，雖然建議Ib稍大，但不能過于大，建議取Ib=1mA為通用計算取值。

（三）使用舉例

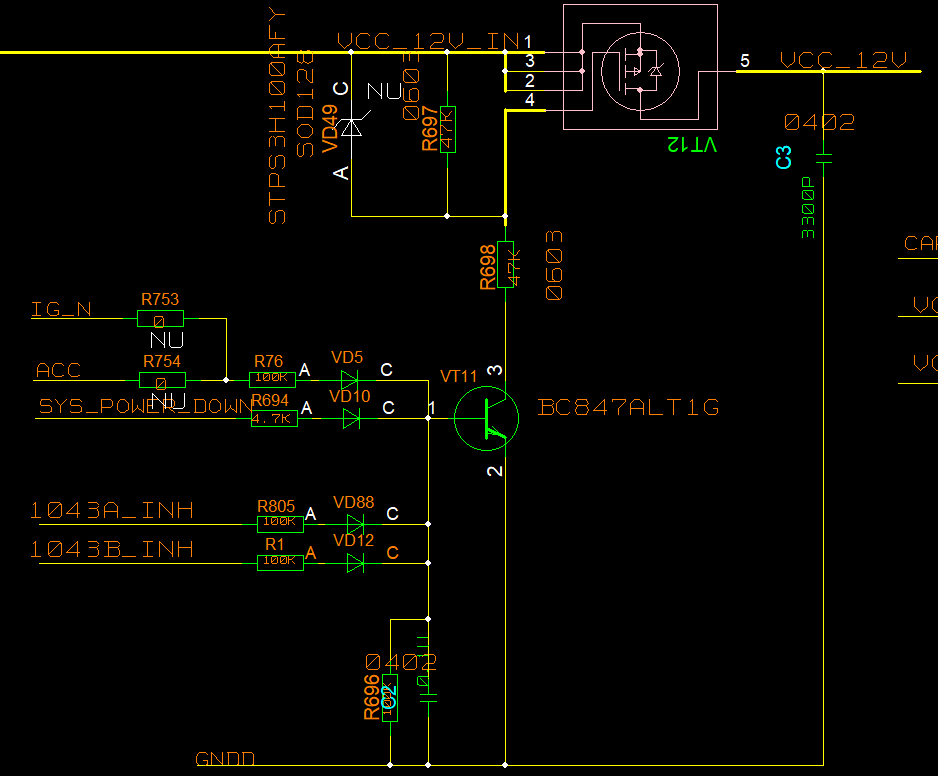

圖：實例1

如上圖所示是VT11驅動VT12，VT11的基極額外使用二極管搭建了一個簡易或門，允許多個信號驅動VT11導通，從而打開VT12。

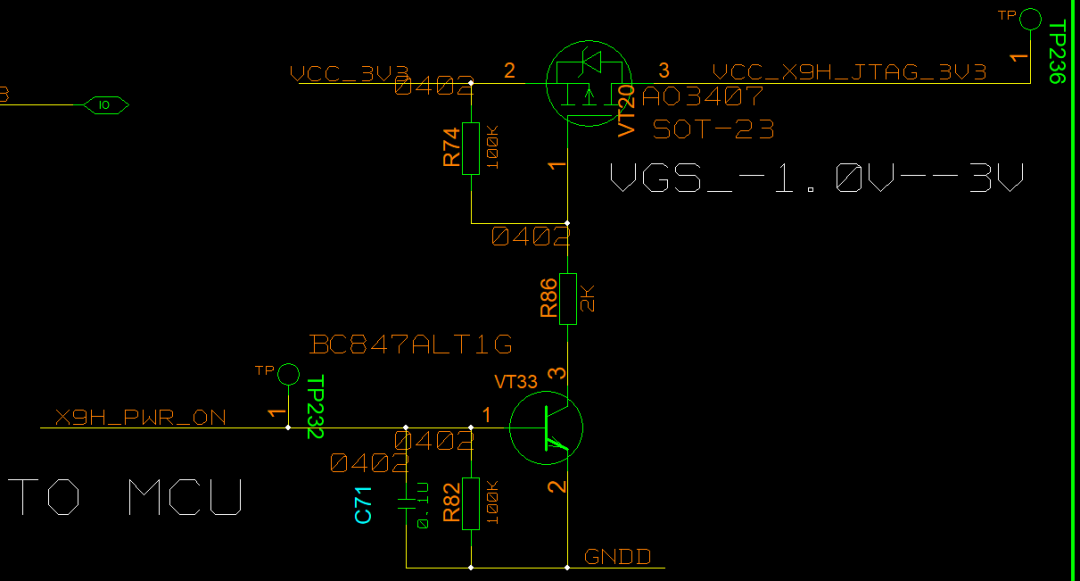

圖：實例2

如上圖所示是VT33驅動VT20，VCC=3.3V，使用的PMOS其VGSth=-3V~-1V，X9H_PWR_ON電平為1.8V，那么1.8-3.3=-1.5V，剛好處于VGSTH之間，存在導通隱患，所以增加一個VT33驅動電路。如果X9H_PWR_ON電平是3.3V，那么就可以直接驅動VT20。
