一、二極管鉗位電路--工作原理

鉗位電路與限幅電路不同，因為它不會對輸入信號進行限幅，而是將直流參考電平 向上或向下移動。如果您使用正鉗位電路，它將向上移動直流參考電平，如果您使用負鉗位電路，它將向下移動直流參考電平，如下圖所示。

通用二極管鉗位電路

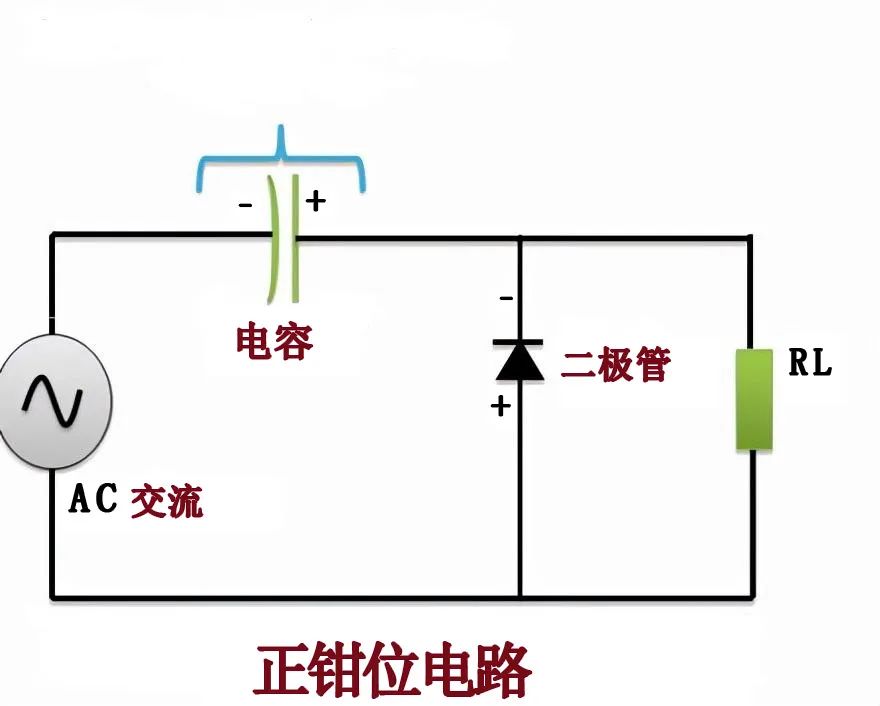

鉗位電路如下所示，由交流電源、電容、二極管和電阻組成。當鉗位電路輸入負半周期時，二極管正向偏置， 電容開始充電，直到達到峰值。

當輸入的正半部分應用于鉗位電路時，二極管變?yōu)榉聪蚱貌⒊洚旈_路。因此電容開始 放電，整個輸入正弦電壓波形出現在負載電阻上。因此，這種情況下的輸出電壓將等于施加電壓+電容電壓，因此，它們優選用于電壓倍增的應用。

二極管正鉗位電路

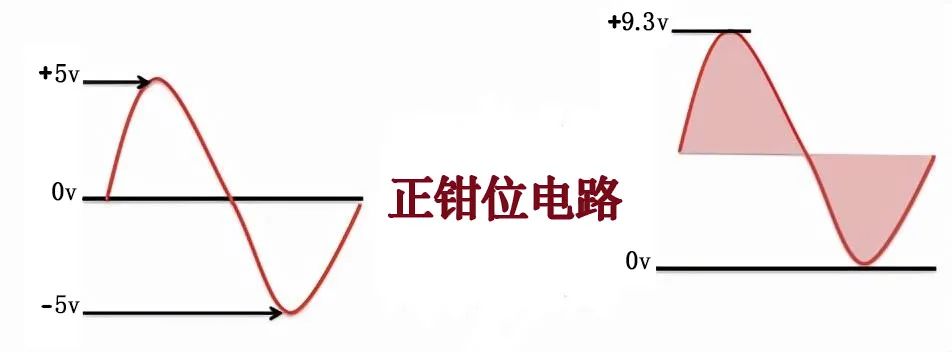

輸入電壓為Vp，鉗位電路得到的輸出電壓為2vp。這是正鉗位電路的示例，你可以看到波形向上移動，我們也可以通過反轉二極管來設計負鉗位電路。在這種情況下，輸出波形將向下移動。

二、二極管的經典鉗位電路

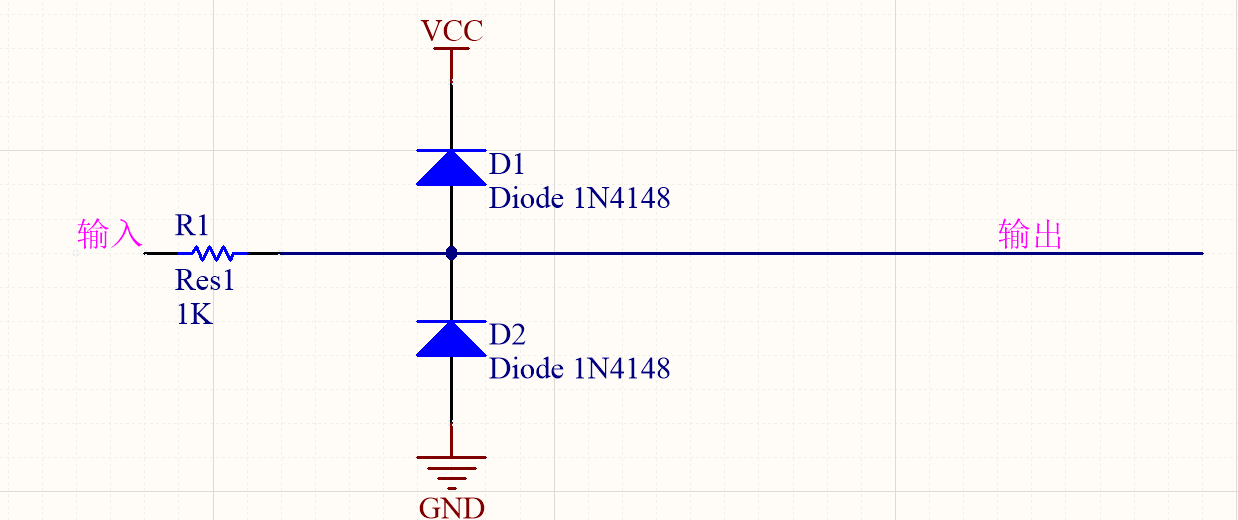

上圖這個電路就是我們平時最常用的二極管鉗位電路，用來將輸入口的電壓鉗位在VCC+0.7與GND-0.7之間。具體的工作原理如下分析：

1.當輸入口的電壓小于等于GND-0.7時，二極管D1不導通，二極管D2導通，此時輸出口的電壓就會被鉗位在GND-0.7，無論輸入再小，輸出也不會變。

2.當輸入口電壓大于GND-0.7還有小于VCC+0.7這個區間時，二極管D1不導通，二極管D2也不導通，此時輸出口的電壓就是輸入口的電壓。

3.當輸出入口的電壓大于等于VCC+0.7時，二極管D1導通，二極管D2不導通，此時無論輸入口的電壓怎樣變化，輸出口的電壓始終是VCC+0.7以保護后級電路。

通過上述3步分析，我們可以得出無論輸入電壓是多少，它的輸出口電壓始終GND-0.7到VCC+0.7之間，因此就很好的保護了后級電路，以免損壞更多電子元器件。

下面介紹幾個二極管鉗位電路最常用的電路場景：

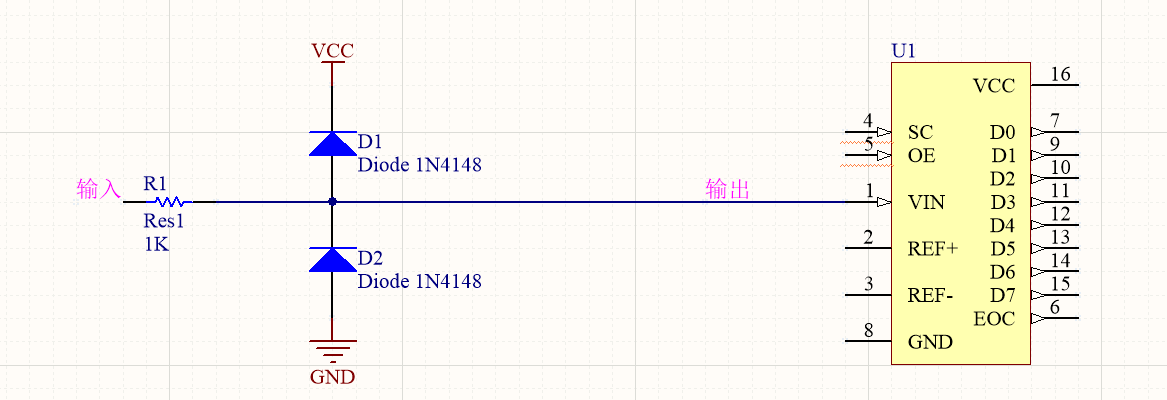

很常見的如上圖的電路，用外部向芯片內部輸入模擬量信號，我們?yōu)榱朔乐雇獠康妮斎胄盘栯妷焊叩筒环€(wěn)定沖擊IO引腳內部電路，因此便引入了二極管鉗位保護電路。

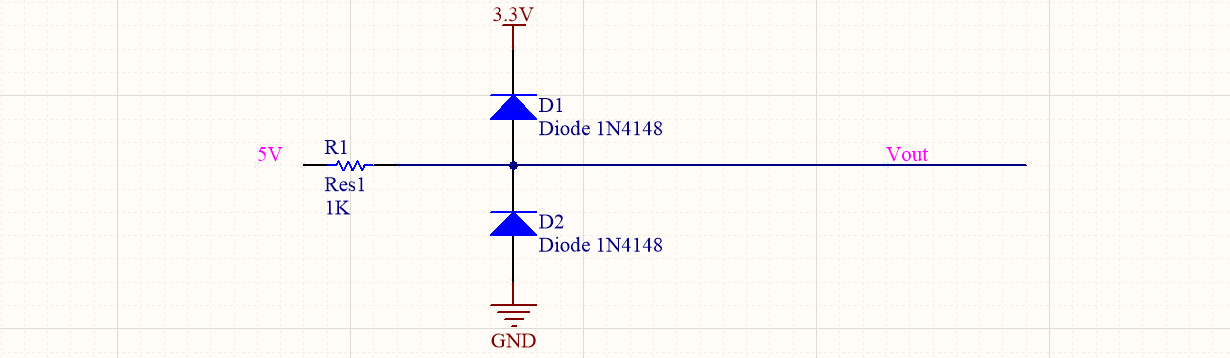

上圖是又一個經典的二極管鉗位應用電路，用來做電平轉換，當輸入電平為5V電壓時，由于Vout端和前級電路不是一個系統，因此必須做電平轉換以免5V損壞后級元器件，由于應用了二極管經典鉗位電路，成功將5V鉗位到3.3V，不需要花其他代價。
