一、運放輸入失調電壓和溫漂

1輸入失調電壓（Vos）和溫漂（ΔVos/ΔT）的概念

1.1 輸入失調電壓（Vos）的概念

絕對值定義：輸入失調電壓 Vos，是指為了讓運放的輸出為零，需要額外在輸入端補償?shù)碾妷褐?。也可定義為當運放接成跟隨器且正輸入端接地時(運放雙電源供電)，輸出存在的非 0 電壓。

輸入失調電壓（Vos）有正有負，通常擁有正態分布的特性，正常應用時一般取最大值計算。以RS633X系列Vos分布為例。

圖 1 RS633X系列Vos分布

常見Vos測量方法，運放做跟隨，正輸入接GND，輸出電壓即為失調電壓(Vos)。

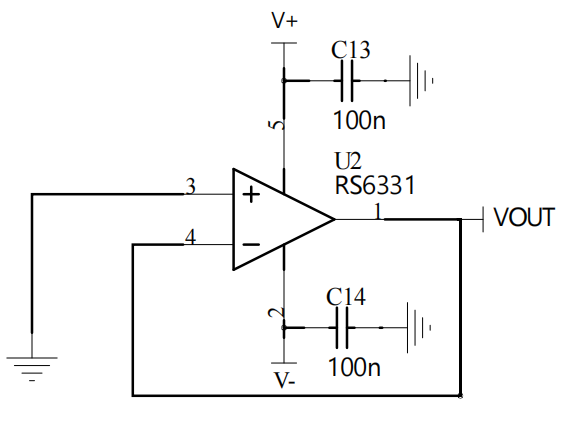

圖 2 RS6331的Vos測試電路

1.2 溫漂（ΔVos/ΔT）的概念

定義：溫漂是指運放的失調電壓會隨溫度的變化而發生變化。

Bipolar(三極管)工藝的運放溫漂比較線性單調，CMOS工藝的運放溫漂不是線性單調的，但是為了方便描述，統一歸一化為 X uV/℃。

2輸入失調電壓（Vos）產生的原因

理想運放輸入電壓為零時，輸出電壓也為零。實際上由于工藝的限制，運放的輸入級做不到完全對稱。

圖 3 通用運放輸入等效電路

3、整體電路Vos的計算

運放的失調電壓和溫漂會被線性放大，具體公式為：

（公式1-1）

Vos：25℃下的輸入失調電壓；

V_dirft：溫漂系數；

T：環境溫度

G: 閉環增益

圖 4 整體電路Vos的計算

以潤石RS6331XF為例，規格書標注Vos最大為±3mV，溫漂為2uV/℃，假設芯片工作在85℃環境下，圖4中取R1=1K，R2=99K,將取值代入公式1-1，計算結果如下：

即RS6333XF在85℃下，同向放大100倍時，Vos產生的誤差為±312mV，所以在單電源供電時，特別需要注意存在負的失調電壓，可以適當?shù)脑谳斎朐黾悠秒妷骸?

二、如何消除運放的高頻噪聲

電源濾波：

在電源輸入端使用濾波電容、電感和濾波電阻組成濾波網絡。濾波電容主要消除高頻噪聲，電感主要消除低頻噪聲。

對于特定的電源噪聲，如開關電源的噪聲，可以選擇適當大小的濾波電容來濾除高頻噪聲。例如，使用小容量（0.1μF）和大容量（10μF）兩種容值的組合方式作為電源去耦電容，大容量電容主要濾除低頻噪聲，小容量電容主要濾除高頻噪聲。

電源線路布線：

盡量將電源線路與信號線路分開布線，避免它們在物理上或電路層面上的交叉干擾。

電源線路的布線應盡量短，減少電源線路的電阻和電感對電源噪聲的傳播。

地線設計：

采用單點接地設計，即將所有的接地點都連接到同一個地點。這可以減少接地回路的電阻和電感，降低電源噪聲的干擾。

電源穩壓器：

使用穩壓器對電源進行穩壓可以有效降低電源噪聲。穩壓器可以根據輸入電源的波動自動調節輸出電壓，減少電源噪聲的干擾。
