無論是新能源汽車還是燃油車、豪華車型抑或經濟車型，熱管理系統都在車內系統中扮演重要角色，它可根據行車工況和環境條件,自動調節冷卻強度以保證被冷卻對象工作在最佳溫度范圍,從而優化整車的環保性能和節能效果,同時改善汽車運行安全性和駕駛舒適性等。隨著汽車行業“新四化”的推進，車內小型設備的電氣化也成為技術趨勢。熱管理系統包括風扇類設備、泵類設備、閥類設備和空調系統中的壓縮機等輔助類設備，電氣化、精確控制、成本敏感成為系統集成商在量產時考慮的重要因素。

針對以上技術趨勢和市場需求，同時滿足汽車應用高可靠、高實時性的嚴苛要求，進芯電子充分發揮其數字信號處理器（DSP）芯片在高速運算、實時執行等性能優勢，結合公司自研軟件算法，開發出一系列適用于熱管理系統中的應用解決方案，包括空調壓縮機方案、12V/24V電子風扇方案、12V水泵方案、步進電機閥類方案等。這些方案具有精準控制、電路簡單、高性價比等特點，完美契合客戶的需求。

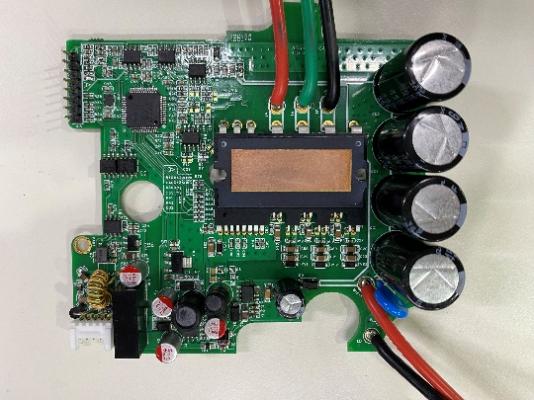

空調壓縮機方案

產品參數：

硬件組成：ADP32F035BQ + IPM

工作電壓： DC 360V/ 540V

功率：3000~ 4000W

電機：PMSM電機

控制算法：雙電阻/單電阻 無感FOC控制

保護功能：過壓、欠壓、過流、缺相、堵轉保護等

方案特點：

具備強帶載啟動能力，提升了帶載啟動成功率

弱磁升速功能，進出弱磁平滑

使用自研算法方案，讓電機控制更加平穩

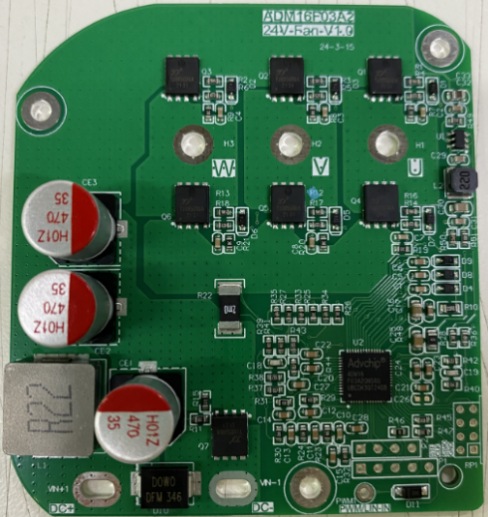

24V/12V電子風扇方案

產品參數

硬件組成：ADM16F03A2 + MOSFET

電機轉速：2500轉/分鐘

工作電壓：DC24V/12V

功率：600W/400W

多種保護措施：過流、短路、過/壓、欠壓、堵轉、缺相、功率、啟動保護等

方案特點

?采用自研無感單電阻FOC算法

?母線電壓ADC檢測

?通過PWM/LIN進行控制不同的轉速及故障反饋功能

?順逆風啟動，噪聲小，波形控制穩定

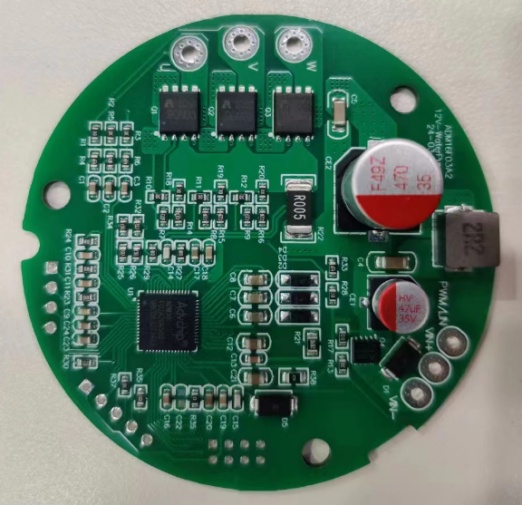

12V電子水泵方案

產品參數

?硬件組成：ADM16F03A2 + MOSFET

?電機轉速：4000轉/分鐘

?工作電壓：DC12V

?功率：40-100W

?多種保護功能措施：過流、短路、過/壓、欠壓、堵轉、缺相、功率、啟動保護等

方案特點：

?單電阻弦波，電路簡單，成本低

?自研無感FOC算法，功率閉環、速度閉環

?電機控制平穩，運行噪音小

?強帶載啟動能力

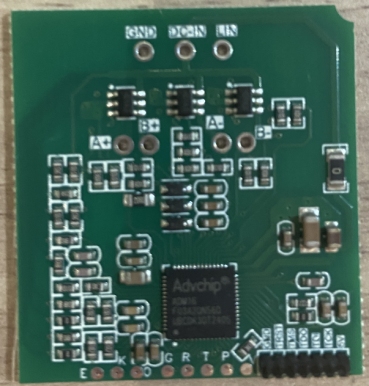

步進電機閥類方案

產品參數

硬件組成：ADM16F03A2 + MOSFET

工作電壓：DC 12V

通信模式：LIN /SPI

控制算法：FOC算法

保護功能：過/欠壓、過流、堵轉保護

方案特點

主控DSP集成LDO、預驅及LIN模塊，電路簡單、成本低

轉速可調節，恒流運行

啟動及運行電流小

適用于小型低功率步進電機
