上海治精微電子有限公司(以下簡稱“治精微”)，總部位于張江的高端模擬芯片方案供應商，隆重推出全新5 V連續型高精度軌到軌輸入輸出10 MHz寬CMOS運算放大器ZJA3206。它是治精微繼36 V通用精密放大器ZJA3000、JFET放大器ZJA3512、儀表放大器ZJA3600、270 V差動放大器ZJA3669、全差分放大器ZJA3100之后成功開發的又一款精密低壓運算放大器，補充和完善了治精微的放大器產品線。圖1表中提供了ZJA3206與國際競品的主要技術指標的比較。

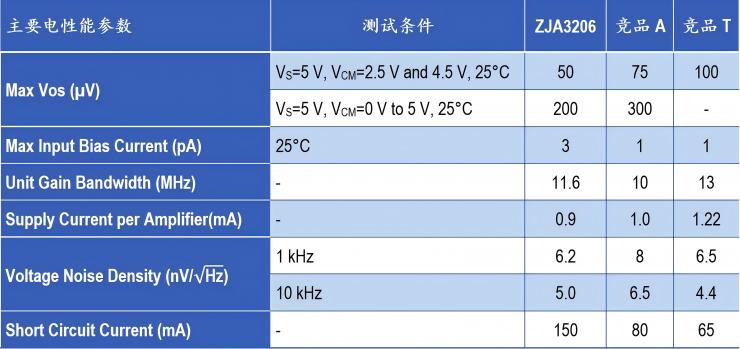

圖1：ZJA3206和國際競品重要參數之比較

        ZJA3206供電電壓為2.7 V至5.5 V，供電電流0.9 mA/通道。與常見斬波或零漂放大器不同，ZJA3206為連續型精密運算放大器，內部采用新穎的電路架構和獨特的修調方法，在輸入失調電壓和溫漂方面取得突破性進展，達到世界領先水平的同時，完全避免了斬波、零漂放大器的大輸入電流以及電流、電壓毛刺等問題。ZJA3206擁有優良的直流精度的同時，也提供了出色的交流性能，單位增益頻率11.6 MHz，擁有很快的建立時間和極低的動態失真。因此，ZJA3206可作為ADC輸入驅動、DAC輸出放大、精密電流檢測、光電轉換跨阻放大和濾波器使用，非常適合儀器儀表、自動測試、工業控制、傳感器等場合。采用業界通用的封裝形式SOT23-5、SOIC-8、MSOP-8、SOIC-14、TSSOP-14，客戶可在已有解決方案中實現快速替換，獲得性能提升而無需做任何軟、硬件修改。

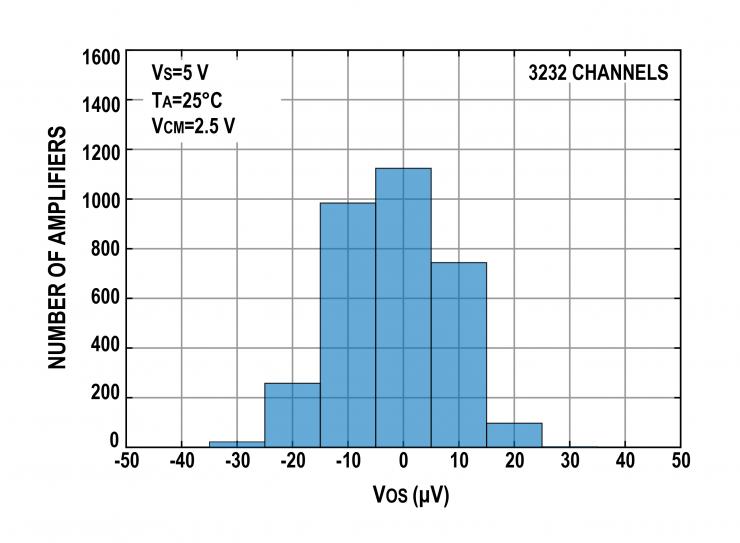

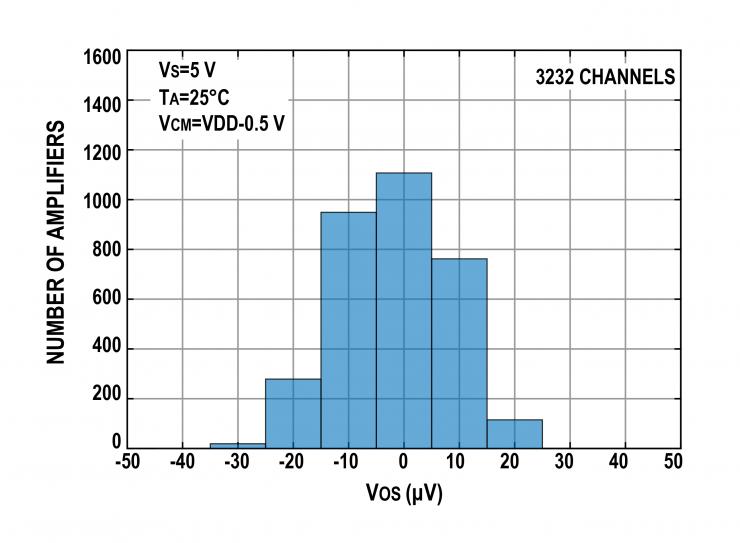

圖2: 低/高共模電壓下的ZJA3206失調電壓直方圖

        軌到軌輸入放大器通常擁有兩套并行的輸入級電路，一套在低輸入共模電壓下工作，另一套在高輸入共模電壓下工作。一個很常見的應用問題是當輸入共模電壓在高低電平之間變化時，這兩套輸入電路在切換過程中，放大器的輸入失調電壓不可控，其數值可能會突然變大，遠遠超出數據手冊中所標稱的高低共模輸入電壓對應的兩個輸入失調電壓，從而導致諧波失真陡然增大，瞬態響應出現不可預測的毛刺或者建立時間突然變慢，嚴重減低系統性能。治精微經過不懈努力終于在這方面取得突破，通過專利技術和設計優化，ZJA3206獲得了優異的失調電壓性能。常溫下，對應高、低共模輸入電壓的兩種輸入失調電壓分別優于50 μV，在拓展工業溫度范圍內，-40°C至125°C，兩種輸入失調電壓分別優于150 μV，其溫漂優于1.0 μV/°C。特別值得一提的是，在完整軌到軌的輸入共模電壓范圍內，常溫下，輸入失調電壓保證優于200 μV，達到業內領先水平。ZJA3206和國際競品的差異如圖1所示，擁有明顯的性能優勢。

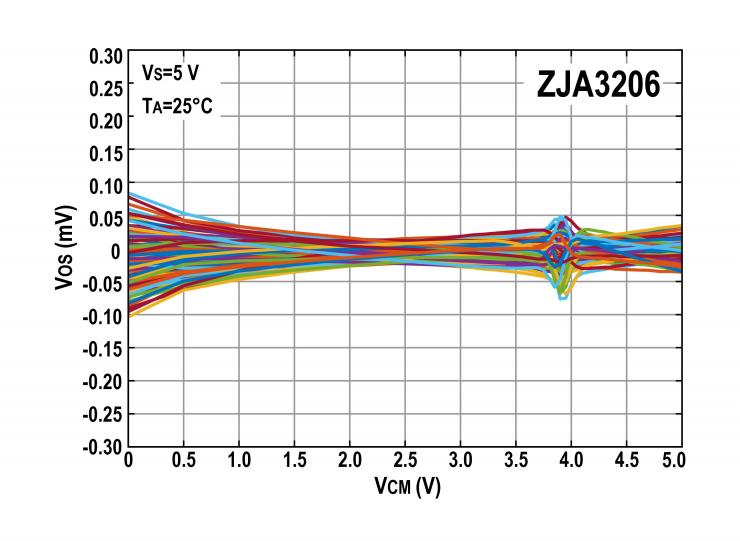

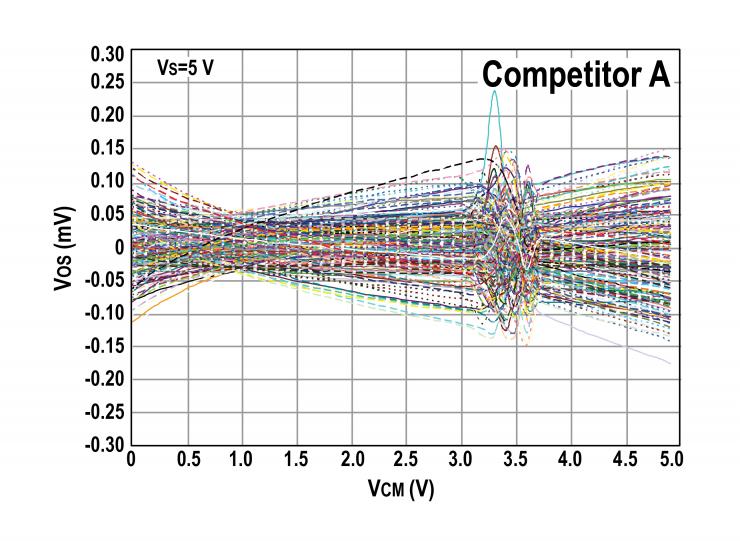

圖3：輸入失調電壓和輸入共模電壓的關系

    低噪聲保證靈敏度、快速建立時間提供充足帶寬

ZJA3206在0.1~10 Hz噪聲為1.86 μV_P-P，1kHz噪聲6.2 nV/√Hz，10kHz噪聲5nV/√Hz，能夠為高精度傳感器提供優異的靈敏度。而11.6 M帶寬和5.1 V/μs的幅擺率和優良的動態響應，閉環增益為+1時，使得2V輸出階躍響應的0.01%建立時間小于1.0 μs，為系統提供充足的動態性能。ZJA3206具有優良的驅動特性，閉環增益為+1時，即使驅動10nF的容性負載也不會引起振蕩。非常適用于ADC輸入驅動、DAC輸出驅動、示波器、自動測試系統等高性能場合。

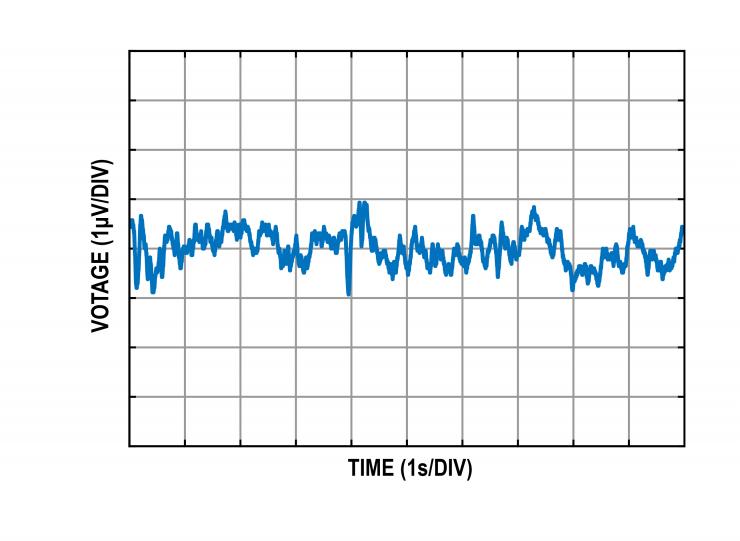

0.1~10 kHz噪聲譜

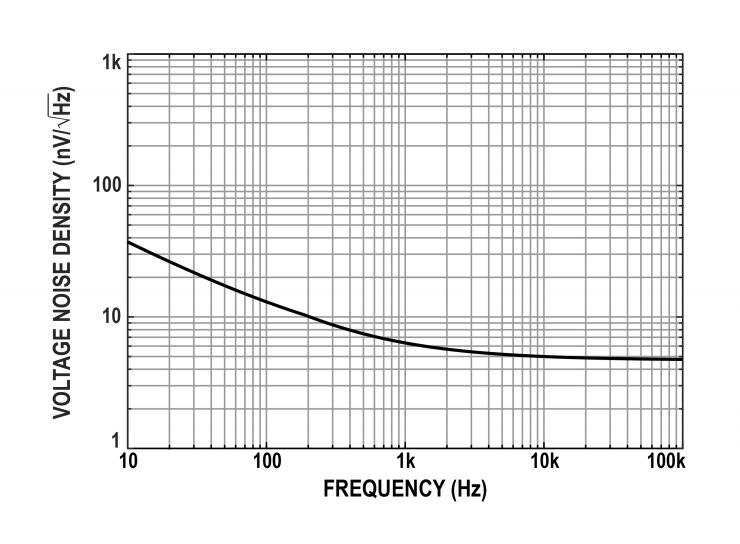

10 Hz~100 kHz噪聲譜

    極低的輸入電流提供了易用性

常溫下，輸入電流典型值0.6pA，最大值3pA，-40℃至125℃范圍內優于80pA，-40℃至125℃優于1000pA。能滿足大多數源阻抗較大的場合，也特別適合作為光電二極管放大電路。

極低的輸入失調電壓和溫漂體現優異的精度

常溫下，對應高低輸入共模電壓的兩種輸入失調電壓分別優于50μV，-40℃至125℃范圍內優于150μV，處于業界領先水平。軌到軌的共模范圍內，常溫下整體失調電壓優于200μV。極大方便了用戶使用，很大程度上免除了系統級失調電壓校準的需求。

高線性度

ZJA3206在整個音頻范圍內和輸出幅度范圍內均表現出出色的線性度，其THD+N優于-108dB，達到專業音響的水平。

        ZJA3206秉持治精微一貫的高性能信號鏈產品路線和已發布的ZJC2000系列產品 (18位400kSPS高精度ADC)，ZJC2100系列 (8通道18位高精度ADC)，ZJC2541/2 (18位高精度DAC)系列產品，最大溫度系數5ppm/°C的精密電壓基準源ZJR1000 (最高15V供電)、ZJR1001/2、ZJR1003 (最高5.5V供電)、ZJR1004 (最高40V供電) 及36 V精密運放ZJA3000、儀表放大器ZJA3600、JFET 放大器ZJA3512，36 V多路復用器ZJG4438等配合，將更好地滿足高精度信號處理系統的需求。治精微是全球業界少數可提供高性能、完整精密信號鏈芯片解決方案的供應商。

樣片

ZJA3206系列產品已量產，如需申請樣片或訂購可郵件至sales@zjwmicro.com或撥打021-68583600及18717852766，更多信息敬請訪問www.zjwmicro.com。
