2024年9月29日，中國上海——南芯科技（證券代碼：688484）宣布推出專為車載攝像頭模塊設計的高性能電源管理芯片（PMIC）系列。憑借“高集成、高效率、高可靠”的優勢，該PMIC系列僅用單顆芯片即可實現安全高效的車載攝像頭電源管理，助力客戶提升ADAS系統的集成度，為更高級別的智能駕駛提供支持。該系列均已通過AEC-Q100認證，其中，SC6201Q已實現規模量產，SC6205Q和SC6208Q等后續產品即將進入送樣階段。

高集成：單芯片解決方案

隨著智能駕駛技術的發展，車載攝像頭作為“汽車之眼”，是自動巡航、自動泊車等ADAS功能不可或缺的核心組件。據相關機構預測，到2025年，國內乘用車攝像頭總搭載量將超1億顆，平均搭載數量將增長至4.9顆，相比2021年幾乎翻倍。這一趨勢要求車載攝像頭模塊尺寸更加輕量化和小型化，從而在有限的空間內集成更多模塊。

南芯車載攝像頭PMIC系列將多顆降壓轉換器和低壓差線性穩壓器（LDO）集成到單顆芯片，通過多級降壓提供穩定和可調節的電壓輸出，以滿足不同圖像傳感器不同電壓級別的供電需求。以SC6201Q為例，芯片集成了1個高壓降壓轉換器、2個低壓降壓轉換器和1個LDO，大幅節省客戶PCB面積，減小產品尺寸。

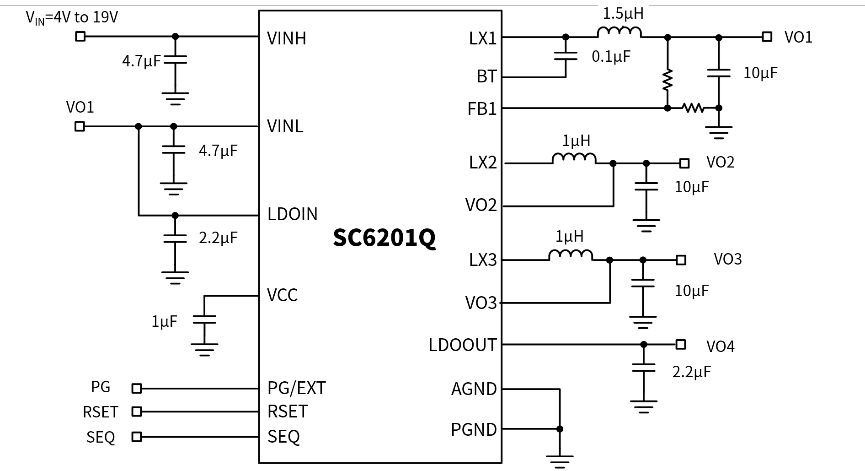

（SC6201Q的典型應用電路）

由于生產商的差異，不同車載攝像頭模組的驅動電壓設置和序列控制各不相同，需要外部元件配置。SC6201Q可通過在SEQ和RSET引腳對地連接不同電阻來配置調整CMOS圖像傳感器的上電時序和模擬供電電壓，系列后續產品還計劃通過I2C接口直接配置，進一步減少外部元件數量，簡化模組電源設計，讓車載攝像頭模塊更加小巧。

該系列PMIC支持電池直接供電及同軸電纜供電，適用于環視、側視、前視、艙內等幾乎所有車載攝像頭模組。

高效率：優化溫升與圖像質量

攝像頭通常安裝在汽車外部，對溫度敏感，過高的溫度會導致熱噪聲增加，降低圖像質量。因此，高效率的電源管理芯片對維持?jǐn)z像頭穩定運行和提供高質量圖像至關重要。

憑借南芯在降壓轉換器領域的豐富積累，最新車載攝像頭PMIC系列支持寬輸入電壓，擁有出色的能量轉換效率。以SC6201Q為例，其高壓降壓轉換器支持4V到19V的輸入電壓，以及可調的輸出電壓和2A輸出電流，為低壓降壓轉換器和LDO供電。低壓降壓轉換器的輸入電壓范圍為2.7V到5.5V，采用固定輸出電壓，支持1.5A和0.75A的輸出電流。降壓轉換器的峰值效率分別可達93.0%、87.4%、91.7%。

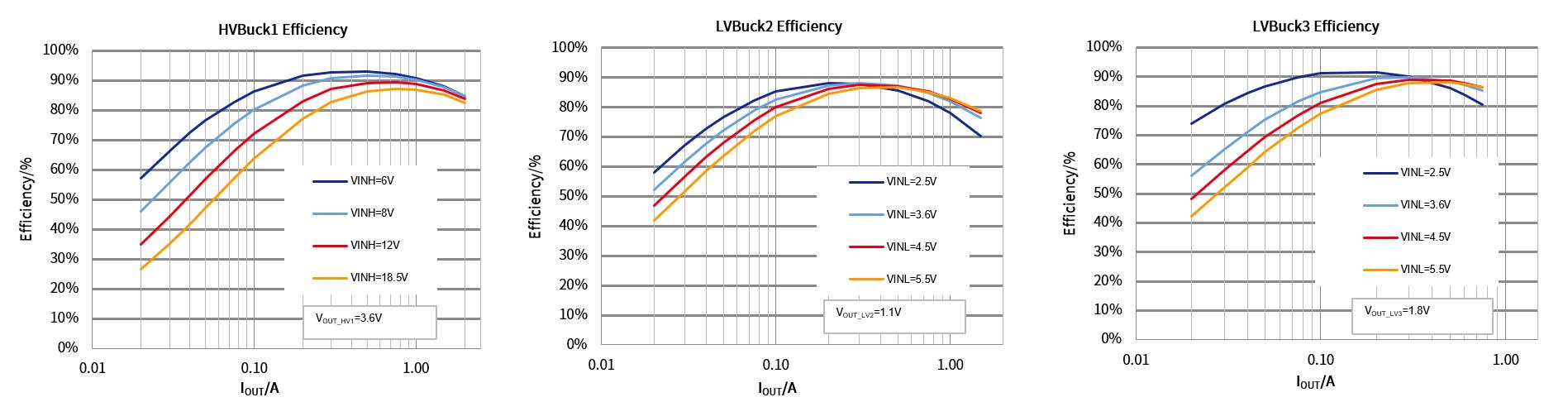

（SC6201Q集成降壓轉換器的效率曲線）

芯片集成的LDO同樣具備高穩定性，1kHz環境下的電源抑制比（PSRR）可達70dB，典型場景下的輸出噪聲低至60μV。

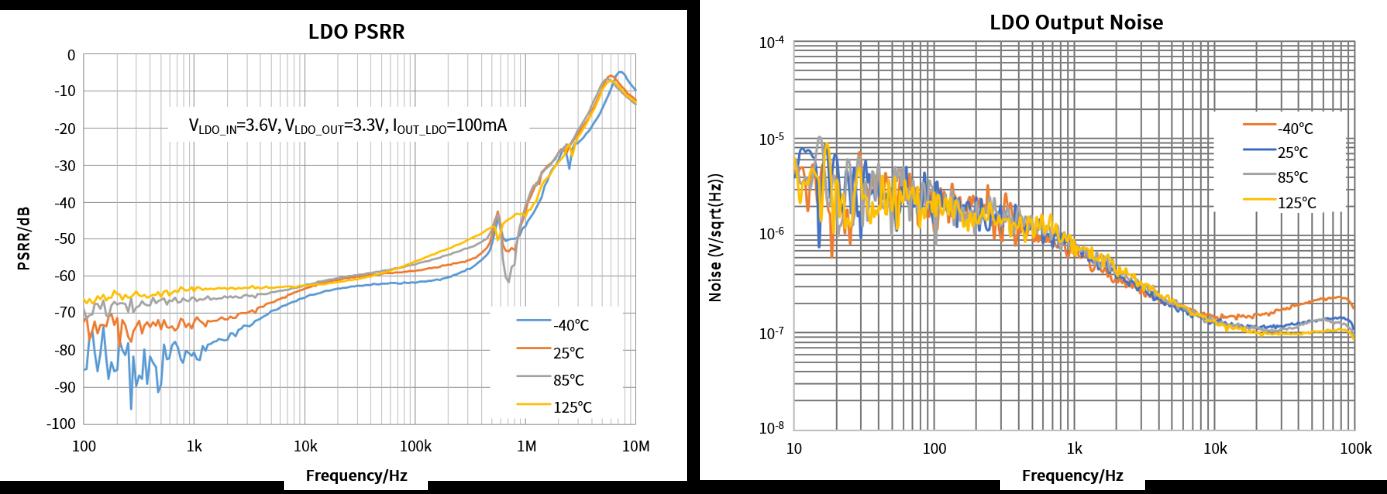

（SC6201Q集成LDO的PSRR與輸出噪聲曲線）

高可靠：多重保護，無懼干擾

這款PMIC系列的所有開關轉換器均工作在2.2MHz固定頻率的PWM模式，集成展頻和移相技術，以優化EMI表現，無需使用共模扼流圈即可通過最嚴苛的CISPR 25 Class 5標準。

該系列也支持多種保護功能，針對輸入欠壓與過壓、輸出欠壓與過壓均設置了保護機制，并支持逐周期電流限制和熱關斷保護。

南芯科技車規級產品家族

南芯科技汽車解決方案面向未來綠色和智能的出行方式，涵蓋車載充電、智能座艙、智能駕駛和車身控制等應用，致力于為客戶推出一站式芯片解決方案。我們扎根于客戶研發場景，基于客戶應用不斷進行定制設計迭代，幫助客戶在汽車核心應用領域更快地設計出效率更高、集成度更高、安全性更高的產品。

#####
