0引言

為實現燃煤電站和港口輸送系統綠色、高清潔化輸送目標,同時避免外部環境對輸送機的影響,工程現場輸送機設備通常在其外側安裝防護罩,一方面可以減少煤塵外揚,另一方面保證了設備不受風雨環境的影響。

拱形煤棚作為一種防護結構,其結構與輸送機拱形封閉防護罩類似。吳碧野等^[1]通過多種結構方案的比較,得出適宜的干煤棚結構形式。劉春等^[2]則設計了三種燃煤電站封閉防護罩結構并成功應用于工程現場。張中盤等^[3]設計了一種緊身封閉式防護罩,通過風洞試驗所得數據開展了在平均風載荷作用下的靜力學分析,并進行了結構優化。

輸送機拱形封閉防護罩多從防止煤炭粉塵排放污染以及雨雪天氣影響的角度進行設計。為確保結構不被風載荷破壞,孫一飛等^[4]研究了封閉形式對煤棚表面風載荷的影響,為結構抗風性能設計提供了參考。為滿足輸煤電站和碼頭的綠色發展,設計一種符合工程實際的拱形防護罩,并研究其在極值風載荷作用下的抗風強度具有重要的現實意義。

1輸送機拱形封閉防護罩結構設計

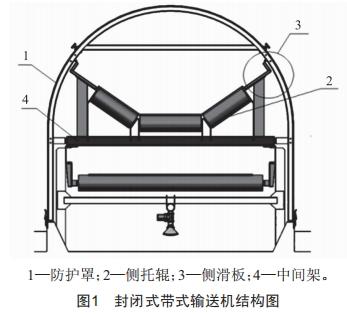

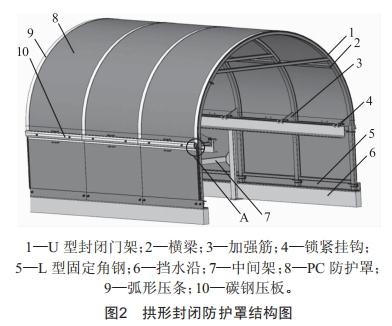

本文所述封閉式輸送機的結構特點是將傳統輸送機托輥組中兩側的托輥改為短小的側托輥,與高分子材料側滑板配合,側滑板除對兩側膠帶起到支撐作用外,摩擦方式也由滾動摩擦變?yōu)榛瑒?dòng)摩擦,在膠帶自身的重力作用下,能夠和側滑板之間形成良好的密封效果,配合緊身封閉護罩,使膠帶的運輸段在一個密閉的環境中運行。同時加裝防護罩,使帶式輸送機從尾部改向滾筒到頭部驅動滾筒的承載段形成一個完整的密閉結構,從而實現封閉、清潔化輸送。封閉式帶式輸送機結構圖如圖1所示^[3],拱形封閉防護罩結構圖如圖2所示。

拱形封閉防護罩對輸送機起到防護作用,防護罩采用分段組合式結構,連接固定結構均可實現快速拆裝,方便維護檢修。拱形封閉防護罩安裝在1.6 m帶寬常規帶式輸送機外,整體高度不高于2.3 m;輸送機兩側預設有20 cm高的混凝土擋水沿,擋水沿上方設有預埋鐵(用于封閉護罩的安裝附件固定)。拱形封閉防護罩的支撐結構為獨立的門型支架,并按照1.2 m間隔布置,門架之間有加強橫梁連接,提高整體強度;防護罩內消防管道、抑塵水管道及感溫電纜可借助該橫撐進行安裝,門型支架固定于擋水沿上。門型支架具有抗腐蝕能力,采用冷噴鋅防腐工藝,能夠延長設備的整體使用壽命,門架骨架材料為40 mm×80 mm×3 mm矩形鋼管,加強橫梁連接采用40 mm×40 mm×3 mm矩形鋼管。

2拱形封閉防護罩極值風載荷分析

為驗證輸送機拱形封閉防護罩結構抗風強度,首先通過MATLAB對防護罩所受風載荷進行擬合計算,將各測量點的平均壓力數據擬合為風壓分布函數。

采用二階傅里葉進行擬合的風載荷函數如式(1)所示。經驗證,二階擬合函數的曲線分布與實際工況相符合,故可以結合該函數進行后續極值風載荷的計算。

其中,a₀=883.9,a₁=1772,b₁=222.3,a₂=-35.67,b₂=1 085,w=1.821。

3上護罩在極值風載荷下的強度分析

為提高計算效率和精度,簡化了帶式輸送機的拱形封閉防護罩結構模型,忽略了對整體強度分析影響很小的零件、細小的圓弧和倒角。將輸送機拱形封閉防護罩底部與預埋鋼板焊接部位、中間架與加強筋連接處設置為6個自由度的固定約束。在上護罩區域施加極值風載荷,根據計算所得數據,結構不同區域所受極值風壓不同,上護罩部分區域承受絕對值為4 700 Pa的極值風載荷,故將該極值載荷加載到該區域進行強度分析。

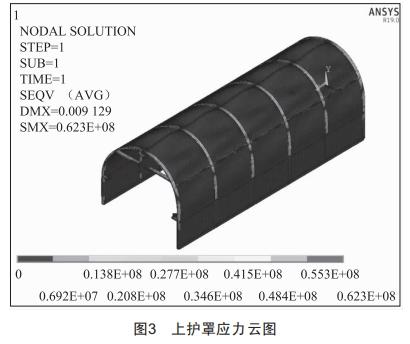

當極值風載荷作用于拱形封閉防護罩時,上護罩區域主要承受負壓作用。由于負壓的ANSYSAPDL 定義是從外向內,因此,帶式輸送機的拱形封閉防護罩在ANSYSAPDL中應施加+4700Pa的極值風載荷。應力分析結果如圖3所示,此時封閉式門架與上護罩的接觸區域容易發生應力集中,最大Von—Mises 位于封閉式門架的轉角位置,為62.3MPa,這符合Q235B碳鋼材料的強度要求。

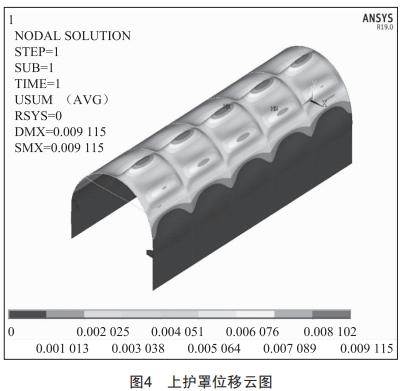

圖4顯示了位移變形情況,護罩中間區域及迎風面區域的變形較為明顯,最大位移變形位于上護罩的頂部,為9.115 mm,變形量較小。

4側護罩在極值風載荷下的強度分析

在側護罩區域施加極值風載荷,根據計算可知,側護罩區域所承受的極值風壓與上護罩區域不同,其最大風載荷絕對值為2 910 pa,故對側護罩局部區域施加-2 910 pa極值載荷進行強度分析。

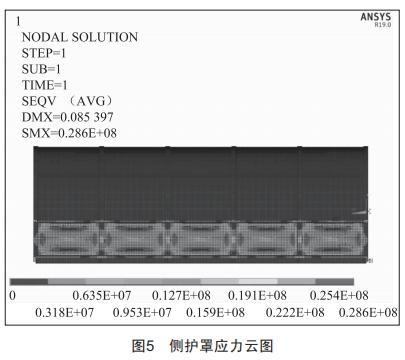

對于側護罩極值風載荷工況,與上護罩區域不同的是所受極值風載荷大小不同,方向也不同,當極值風載荷作用于拱形封閉防護罩時,側護罩區域主要承受正壓力作用。由于正壓力在ANSYS APDL中的方向定義是從內向外,因此,ANSYS APDL載荷添加操作過程中需對側護罩的迎風面施加-2 910 pa的極值風載荷,如圖5所示,側護罩與橫梁連接位置較易產 生應力集中,最大應力在橫梁的下側區域,為28.6Mpa。

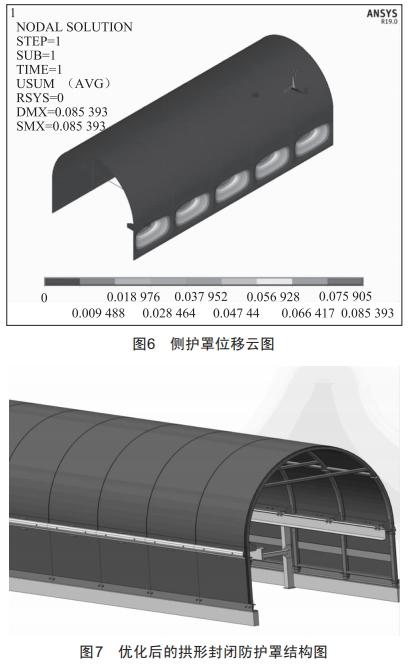

位移變形如圖6所示,最大位移變形區域在每節側護罩的中間位置,由于防護罩材料剛度較小,故其 變形偏大,高達85.393 mm。

5拱形封閉防護罩結構改進

根據對拱形封閉防護罩的靜力學分析,發現在極值風載荷作用下主體結構側護罩變形較大,需進一步優化,避免此處因變形過大造成不良后果。為此,在拱形封閉防護罩底部固定角鋼上方增設支撐橫梁,如圖7所示,并對結構重新進行了分析。

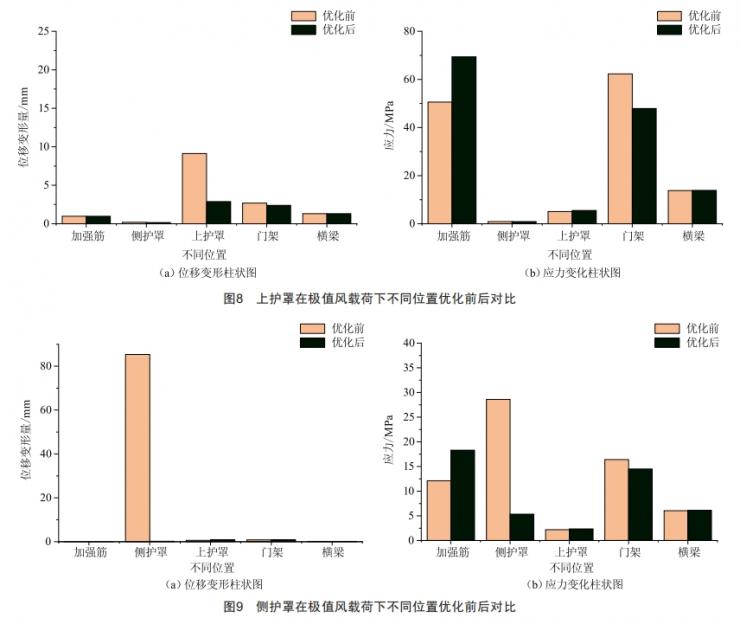

上護罩在極值風載荷下不同位置優化前后對比如圖8所示,在極值風載荷工況下上護罩連接零件的應力降幅為23%,改進后的結構符合材料強度要求。

側護罩在極值風載荷下不同位置優化前后對比如圖9所示,優化后的最大變形量明顯減小,其中側護罩變形量降幅比例最大,達到98%,其他位置與優化前情況基本一致。相對于位移變形量,應力變化幅度較小,側護罩連接零件的應力降幅約為36%,加強筋處應力明顯增加,門架區域應力有所降低,其他位置基本未發生變化。

總體而言,優化后主要變形區域在上護罩區域。另外,雖然門架應力較優化前有所降低,但應力主要集中區域未發生變化,整體結構符合各項性能要求。

6結論

拱形封閉防護罩作為帶式輸送機的防護裝置,旨在減少煤塵造成的環境污染,消除外界環境(雨水、臺風等氣候條件)對帶式輸送機造成的潛在風險和危害。本文通過Solidworks建立輸送機拱形封閉防護罩簡化模型,分析了其在極值風載荷作用下的靜力學特性,以驗證結構可行性,并對輸送機拱形封閉防護罩結構進行優化,得到如下結論及建議:

1)在極值風載荷工況下,優化效果顯著,優化后的最大變形量明顯減小,其中側護罩變形量在極值風載荷工況下降幅比例最大,達到98%;相對于位移變形量,優化前后應力變化幅度較小,且應力集中位置沒有顯著改變,但加強筋的應力集中程度有所增加。

2)門架與加強筋是受風載荷影響最大的區域,容易產生應力集中。優化后,主體結構受風載荷影響減弱,各項指標均滿足設計要求,并成功應用于工程現場。

[參考文獻]

[1]吳碧野,武岳,戴君武,等.超大跨度干煤棚結構選型研究[J].建筑結構,2021(增刊1):562一568.

[2]劉春,史震,萬書亭.帶式輸送機封閉罩結構設計與應用[J].機電信息,2023(8):38一41.

[3]張中盤,時瑛,李寧鋼,等.帶式輸送機緊身封閉防護罩的研究與設計[J].機械工程師,2022(11):152一155.

[4]孫一飛,張磊杰,劉慶寬,等.封閉形式對大跨度煤棚風荷載影響研究[J].工程力學,2019(增刊1):234一239.
