0引言

職業本科教育作為現代職業教育體系的重要部分,為加快建設人才強國、科技強國、制造強國擔負著培養高層次技術技能人才和大國工匠、能工巧匠的重要使命^[1—2]。機器人作為智能制造的標志性產品,被譽為“制造業皇冠頂端的明珠”,被《中國制造2025》列為十大重點突破發展領域之一,其研發、制造、應用成為衡量一個國家科技創新和制造業水平的重要標志。當前,數字化轉型已上升為國家發展戰略,以產業數字化和數字化產業為主要特征的數字經濟產生了機器人工程技術人員、數字化解決方案設計師等新職業,機器人產業發展日新月異。然而,我國的職業本科教育還處于探索階段,人才培養能力相對滯后,職業教育人才供給與市場需求結構性失配,培育滿足行業企業需求的機器人專業高水平技能型、復合型工匠將面臨嚴峻挑戰。職業本科機器人技術專業人才培養過程中,存在實訓室建設成本高導致實驗資源嚴重短缺、實踐教學穩定性不高、教學供給與師生需求契合度不高、虛擬仿真教學模式推廣應用度不夠等難題,無法保證每一位學生適時充分的線下實踐學習^[3]。

數字孿生技術的虛實映射、動態交互、保真度高等特點能夠完美解決上述難題。數字孿生技術作為當今世界最重要的科技發展趨勢之一,其概念最初由Grieves教授于2003年在產品生命周期管理課程首次提出。數字孿生(digital twin)模型是與現實世界中的物理實體完全對應和一致的虛擬模型,可實時模擬自身在現實環境中的行為和性能,廣泛應用于改進產品設計、設備狀態檢修、數字車間生產過程優化、制造測試、工藝規劃等領域^[4]?；跀?shù)字孿生模型的實踐教學項目,打破了時空限制,線上線下高效結合,使學生知識結構多元化,培養學生創新發散思維能力,這種創新型教學模式的研究正處于如火如荼的狀態。劉明俊等學者將數字孿生模型應用于柔性組織生產線、智能裝配機械臂、智能制造單元等實踐教學^[5—6]。張玨等學者做了基于數字孿生技術的實踐教學模式研究^[7]。郝建豹等學者以工業機器人為研究對象,構建了基于數字孿生的工業機器人虛擬仿真平臺^[8]。白瑞峰等學者基于工業機器人數字孿生技術,提出了“三三一”虛擬仿真時間教學管理體系,研究了虛實結合的工業機器人實驗教學方法^[9]。職業本科機器人技術專業依托國家重點突破發展領域機器人產業設立,數字孿生技術已成功運用于智能制造與智能生產領域,然而,數字孿生技術在機器人專業教學研究主要聚焦于普通本科教育和高職教育,在職業本科教育中的研究實在是鳳毛麟角。

本文以“崗課賽證”綜合育人模式為基礎,緊密圍繞高素質為本,高技能為重,高就業為導向的工匠培育理念,結合機器人及工藝流程實體、WinCC RT 虛擬環境和PQ Factory虛擬仿真軟件,構建以實際汽車行業輪轂車標加工生產線為模型,基于數字孿生的機器人系統集成實踐教學平臺。強化高素質技能型人才培育,創新虛實結合教學模式,培養學生工程實踐的應用能力,為高水平“工匠型”技能人才培養模式創新提供了新思路。

1 數字孿生實踐教學平臺建設目標及設計思路

基于數字孿生的職業本科機器人系統集成實踐教學平臺建設目標聚焦高水平技能型工匠人才培養,服務于《“十四五”機器人產業發展規劃》,滿足高端智能制造對機器人專業高素質“工匠型”技能人才的需求,利用WinCC RT和PQ Factory軟件構建3D全真的虛擬環境,模擬工業機器人智能單元工作站真實操作,構建單項訓練+系統聯調訓練+綜合創新訓練的階梯式數字孿生實踐教學平臺。

機器人系統集成數字孿生實踐教學平臺建設思路:堅持職業教育“崗課賽證”多元化融通的實踐教學體系,科技引領,虛實結合、育訓結合、教學創新的建設原則,切實遵循“以實帶虛、以虛助實、虛實結合”理念,切實提高學生創新能力和工程實踐能力。

2數字孿生實踐教學平臺

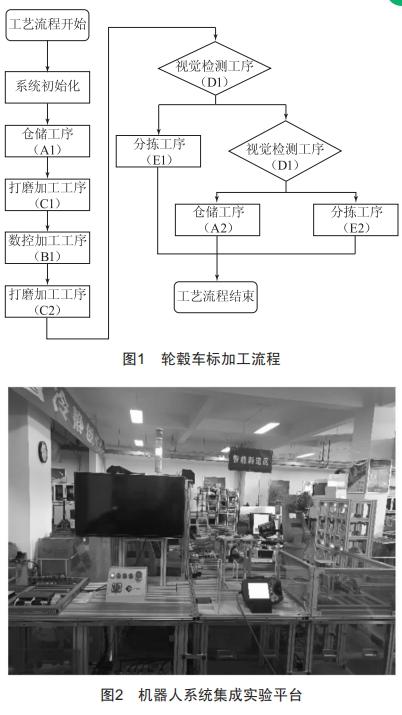

機器人系統集成數字孿生實踐教學平臺以職業技能大賽機器人系統集成應用技術賽項為背景,以汽車行業輪轂車標生產制造為模型,實現輪轂由倉儲單元取出(A1)、輪轂打磨區域3加工(C1)、輪轂車標數控加工(B1)、輪轂車標吹屑打磨(C2)、輪轂車標正面編號奇偶檢測(D1)、輪轂車標OK放回倉儲單元(A2)、輪轂車標分揀(E1、E2)功能的工藝流程,如圖1所示。

2.1機器人系統集成實驗平臺

我院機器人實訓中心共有三套機器人系統集成設備,如圖2所示,每套設備由倉儲單元、執行單元、視覺檢測單元、數控加工單元、打磨單元、分揀單元、總控單元及工具單元共8個智能單元組成,配置了ABB工業機器人、3臺西門子S7—1200、工業以太網交換機、各種傳感器、RFID射頻標簽識別器、氣動執行機構等組件設備。利用以太網實現PLC軟件程序與機器人通信,實現各智能單元的功能控制。

2.2機器人系統集成數字孿生模型

華航唯實PQFactory是一款智能生產線設計與虛擬調試軟件,可以自由定義生產線中的機器人、氣缸、傳感器等設備,與PLC實時通信進行生產線編程調試,能夠完美模擬生產線中實際設備的動作與信號傳遞,建立實際生產線的數字孿生模型。

WinCC RT是西門子公司開發的過程監控系統,廣泛應用于汽車制造、化工、冶金等行業。其核心功能就是工藝流程可視化及可控化,畫面易真實還原設備實際工作狀態,從而實現工藝流程全過程實時動態監控的目的。

PQ Factory軟件機器人庫添加ABB—IRB120,工具庫添加夾具、吸盤、打磨工具等工具,設備庫選取PLC、傳感器、傳送帶、觸摸屏、狀態機等設備,搭建與圖2機器人系統集成實驗平臺完全相同的數字孿生模型,如圖3所示。

2.3機器人系統集成數字孿生虛實聯調

WinCC RT監控界面實時監控各智能單元設備運行狀態,如圖4所示,倉儲單元輪轂有無狀態、打磨單元工裝工位位置、加工單元數控機床軸坐標、分揀單元機構狀態及機器人運行位置狀態等。

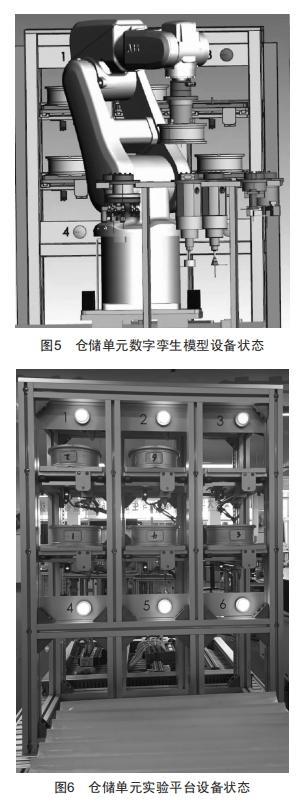

WinCC RT手動界面觸發PLC 3號倉儲單元輪轂取出信號,驅動數字孿生模型按照指令運行,程序運行過程中可實時顯示各傳感器I/O的數據變化,如圖5、圖6所示,輪轂取出后,只有3號倉儲單元傳感器指示燈顯示紅色,其余倉儲單元傳感器指示燈顯示綠色。結果表明,機器人集成數字孿生模型與實驗平臺設備狀態一一對應,能完美模擬生產線工藝流程。

3數字孿生實踐教學平臺成效

3.1創新實踐教學模式

職業本科機器人“工匠型”技能人才培養以工業機器人操作和運維技能為核心,當前,因辦學資金相對短缺,教學資源分配不均,教學實驗設備難以滿足教學要求等突出問題制約著機器人專業“工匠型”人才的培養。因此,以職業技能大賽為背景,將數字孿生技術與實踐教學項目深度融合,利用信息技術撬動虛實結合教學創新作用的發揮,促進職業本科機器人技術專業虛實結合教學模式的創新和應用。

3.2 培養學生工匠精神和工程實踐能力

機器人系統集成數字孿生實踐教學平臺持續推行虛實結合舉措,堅持鑄“匠心”、礪“匠技”、立“匠德”的育人理念,將“工匠精神”貫穿于職業本科機器人工匠人才培養全過程。以企業實際生產工藝流程為模型,通過創新實踐教學模式,有效拓展了實踐教學資源,提高了學生工程實踐能力和創新能力。在職業技能大賽方面,我院機器人代表隊取得了較好的成績,水平一直保持省賽第一、國賽三等獎。

4 結束語

機器人系統集成數字孿生實踐平臺堅持“崗課賽證新”多元融通實踐教學體系,將工匠精神貫穿工匠人才培養全過程,實踐教學與新技術深度融合的虛實結合教學新模式,豐富了實踐教學資源,提高了學生工程實踐能力和創新能力,助力高素質“工匠型”技能人才的培養。
