米爾電子發布了基于新唐MA35D1處理器設計的MYC-LMA35核心板，MA35D1處理器集成了雙核Cortex-A35和Cortex-M4，原生17路UART和4路CAN FD接口，可實現多種設備的高效互聯并滿足通信需求，此外，MYC-LMA35核心板還提供了豐富的外設資源：RGMII/USB/SDIO/I2S/I2C/EADC/EPWM/SPI等，豐富的外設資源使得MYC-LMA35核心板能夠廣泛應用于串口服務器、工業網關、新能源充電樁、振動監測、工程機械控制器、運動控制器和電力DTU等場景。

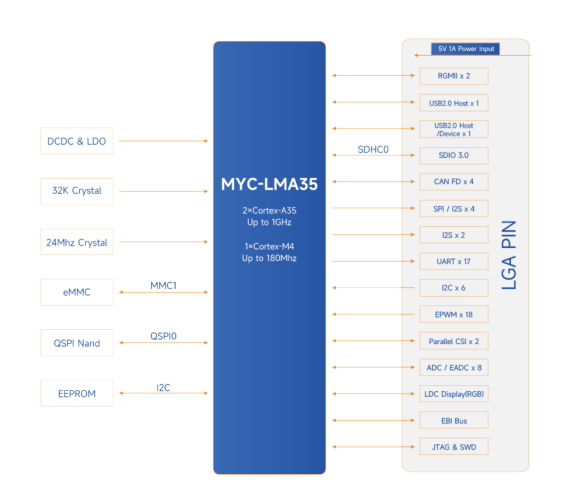

圖 1 MYC-LMA35 核心板框圖

下面是基于MYC-LMA35核心板（米爾基于MA35D1核心板）在串口服務器、工業網關、充電樁、振動監測應用的介紹。

串口服務器：

串口服務器是一種網絡設備，主要用于將串行通信設備與網絡轉換和通信，實現遠程數據傳輸和管理。它通過將傳統的串口信號轉換為網絡協議，使得用戶能夠訪問和控制多個串行設備?？蓱?yīng)用于工業自動化、數據采集、智能家居等。

在串口服務器上，米爾基于MA35D1核心板具備強大的應用優勢。MA35D1處理器支持17個原生UART接口，可以根據需求靈活實現RS232、RS485串口通信方式，利用這些串口連接多種傳感器，滿足不同設備的連接需求，確保數據實時采集；配備4路CAN FD接口，支持高速的數據速率和更大的有效載荷，適用于復雜的工業通信場景；雙千兆以太網接口的設計可用于連接網絡，提供了更快的數據傳輸速度；核心板支持USB HOST，可連接WIFI/4G模塊，實現靈活的無線通訊。這些特性使得MYC-LMA35核心板能夠更好地應用在串口服務器中，高效地處理實時數據，適應多樣化的應用需求。

圖 2 串口服務器應用框圖

工業網關：工業網關是一種專為工業環境設計的網絡設備，用于連接不同的工業網絡和設備，幫助實現數據的采集、傳輸和處理。它充當了各種工業控制系統之間的橋梁，使得不同協議和接口的設備能夠無縫通信，從而提高了生產效率和設備管理的靈活性。

在工業網關上，米爾基于MA35D1核心板展現了強大的應用能力。核心板支持USB HOST，方便連接4G模組，確保工業設備能夠進行實時數據傳輸；配備兩路千兆以太網接口，確保高速數據傳輸；原生4路CAN FD接口可用于連接CAN 設備，提升工業自動化系統的互聯互通性；核心板能夠通過EBI與FPGA進行高效數據交互，拓展系統的處理能力；原生UART能夠連接傳感器等多種外部設備，可檢測環境并采集數據；可利用SDHC連接WIFI/BT模塊，增強無線通信的靈活性；I2C接口向外拓展連接RTC，確保系統時間準確性；核心板還支持LINUX操作系統，提供靈活的開發環境，適合工業應用的定制需求?；谶@些性能MYC-LMA35核心板在工業網關中廣泛應用，處理和管理來自不同設備的數據流。

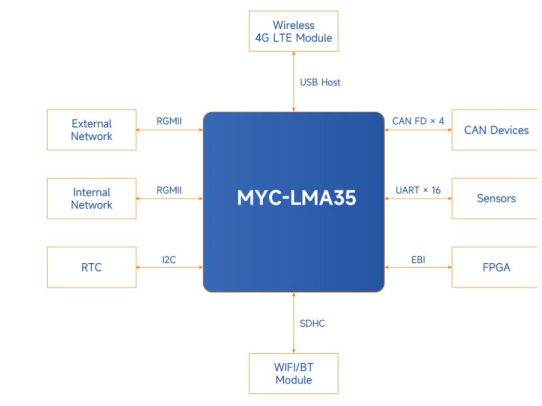

圖 3 工業網關應用框圖

充電樁：充電樁是為電動車輛提供電能補給的設備，通過將電網中的電能轉換為適合電動車使用的形式，實現快速、安全的充電。充電樁種類多樣，包括直流快充和交流慢充，滿足不同用戶的需求。隨著電動車的普及，充電樁的建設變得越來越重要，為綠色出行提供了便利保障。

MYC-LMA35核心板在充電樁的應用中展現了其強大的技術優勢。MA35D1處理器配備原生17路UART接口，能夠利用UART接口實現內外電壓檢測、計量電壓采樣和調試，也可以將UART接口根據需求轉換為RS232、RS485串口通信方式，連接刷卡器、電表和掃碼槍，使得其與電動車及其他設備的通信更加高效和靈活；核心板支持ADC，能夠監測控制電壓電流和溫度，確保充電過程安全與高效；USB接口可連接U盤，實現數據存儲和更新；兩路千兆以太網，可以實現高速數據傳輸，滿足充電樁實時監控和遠程管理的需求；支持SPI和I2C接口，為外部傳感器和模塊的連接提供了便利；I2S、RGB等多媒體接口，幫助實現人機交互的界面顯示和操作輸入。MYC-LMA35核心板支持的多種拓展外設，使得其成為充電樁解決方案的理想選擇，推動智能充電技術的發展。

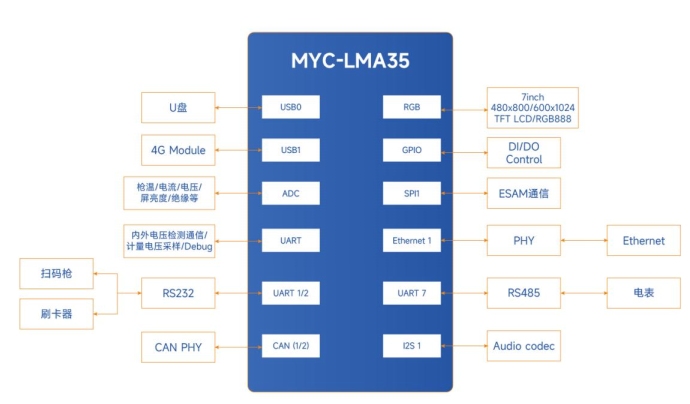

圖 4 直流充電樁應用框圖

振動監測：

振動監測是對設備或結構的振動特性進行檢測、分析和評估的過程，以了解其運行狀態和性能。分為高頻振動監測，如電機振動監測；低頻振動監測，如橋梁振動監監測。振動監測能夠及時發現設備故障、評估設備性能、預測潛在風險，并采取相應的維護措施，確保設備安全、穩定、高效地運行。

MYC-LMA35核心板在振動監測領域具有強大的應用潛力。MA35D1芯片內置的DDR內存，使得數據處理更加高效，支持復雜的硬件設計；芯片集成的M4內核能夠有效解決實時數據采集的問題，能夠靈活配置ADC、串口、SPI和IIC等外設，確保系統在高頻率下的穩定運行；核心板支持LINUX操作系統，方便程序的編制與維護，并通過以太網和4G模塊實現更優的連接性能，增強了系統的兼容性和穩定性；M4內核與A35內核之間通過共享DDR內存進行數據傳輸，確保了在微秒級別內完成大量數據的傳遞。以上特性確保MYC-LMA35在振動監測中能夠更好地應用。

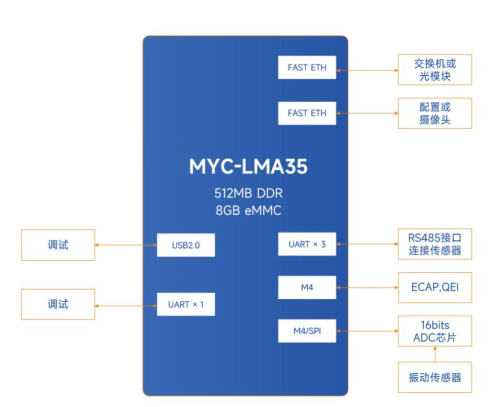

圖 5 振動監測應用框圖

綜上所述，核心板在振動監測、充電樁、工業網關和串口服務器等領域的應用展現了其廣泛的適用性和靈活性。原生17路UART和4路CAN FD為工業自動化和智能設備的開發提供了強有力的支持，滿足更復雜和多樣化的應用需求。

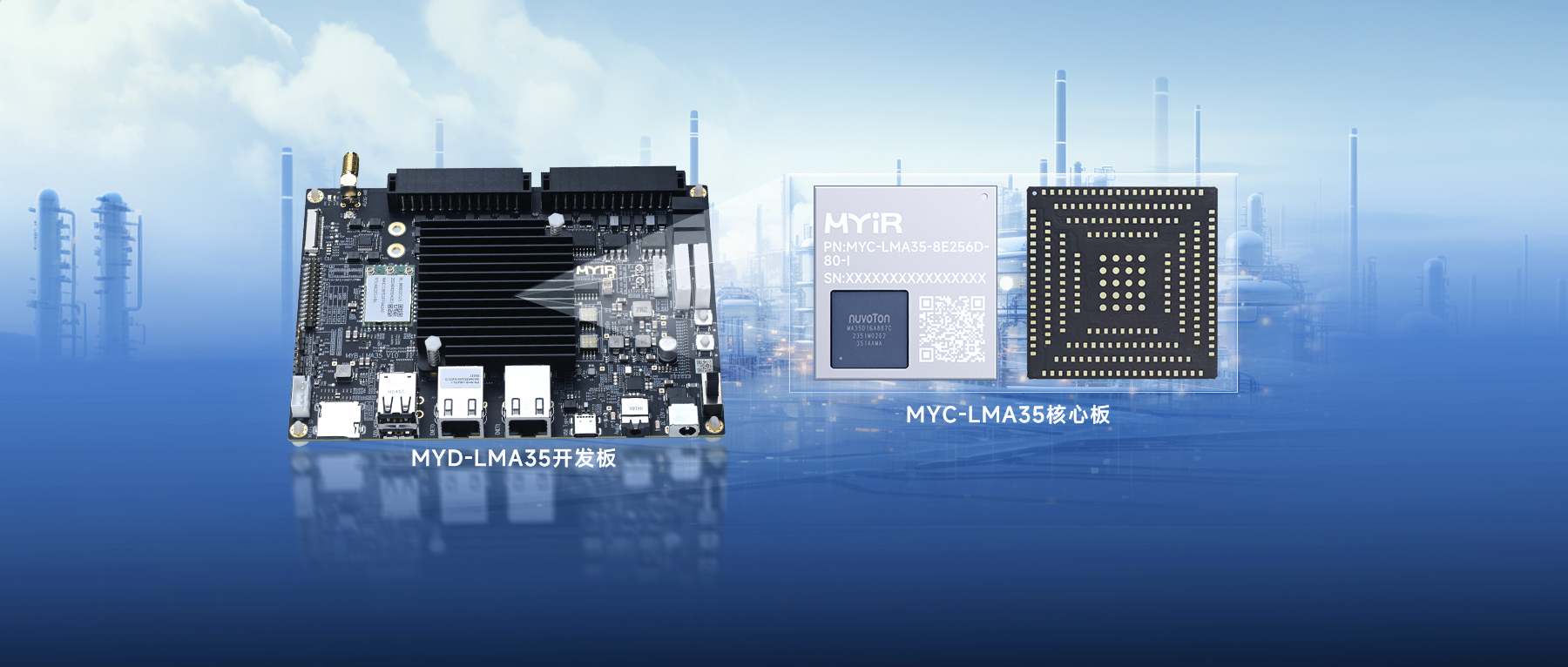

圖：米爾基于MA35D1核心板及開發板
