一、基本放大電路靜態分析

1、基本放大電路快速了解

(1) 放大的對象 ：微弱的變化的信號，放大電路對變化緩慢或不變的信號無放大能力；

(2) 放大的實質 ：能量模仿，即借助BJT或FET的模仿作用，將直流電源提供的能量轉化為與輸入信號頻率相同、振幅更大的交流能量并輸出；

(3) 放大的要求 ：放大倍數足夠大，失真盡可能小。放大倍數不需多說，失真小才能保證輸入信號完整地在輸出端表現出來，這是放大電路最主要的性能指標之一；

(4 )放大的條件 ：想讓電路幫我們放大信號是有條件的，那就是保證放大電路的健康狀態，比如要吃飽、各器官正常工作、要有適量的運動。

2、結構圖

在如圖所示的基本共射極放大電路中，T就是電路的核心：晶體三極管（此文不詳述，如有需要，我將另寫一篇幫助大家認知三極管）。

該電路的構建過程是：以T為核心，電阻RB、RC、VBB、VCC保證放大條件得到滿足，C1、C2保證信號順利地輸入輸出。每個元件的大致功能已經在圖中標出。

我們接下來解決該電路的第一個問題，放大條件滿足了嗎？

3、靜態分析

靜態即直流工作狀態。先構建如下所示的基本共射極放大電路：

在靜態分析時：①交流源被置0；②電容被開路、電感被短路；③具有電抗性質的單元被忽略，如諧振回路；④只有直流電壓源與電流源被作為激勵。

偷個懶，我們直接利用MULTISIM自帶的直流工作點分析功能：

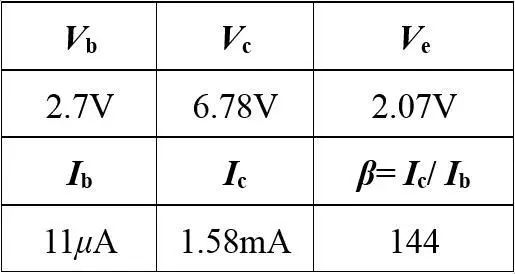

仿真分析所得直流工作點各參數如下：

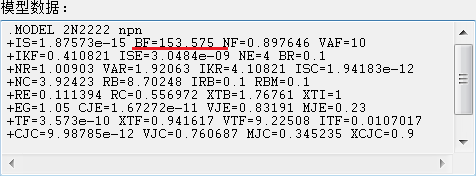

Q1（2N2222）的模型數據如圖所示，其中BF=153.575為交流電流放大系數。

可見，仿真所得電流放大系數與理想電流放大系數的誤差為：

(153.575-144)/153.575=6.2%

總結如下，放大條件：

對NPN：Vc >Vb >Ve 且Vb -Ve≈0.7V；

對PNP：Ve >Vb >Vc 且Ve -Vb≈0.7V；

二、優化放大電路的設計

在設計放大電路時，需要考慮以下幾個方面：

（1）選擇合適的放大倍數：放大倍數過高會導致輸出信號失真，過低則無法滿足輸出信號的要求。應根據實際需求選擇合適的放大倍數。

（2）選擇合適的反饋電阻：反饋電阻的大小會影響放大電路的穩定性和失真程度。過大的反饋電阻會導致放大電路不穩定，過小的反饋電阻會導致失真。應根據實際需求選擇合適的反饋電阻。

（3）選擇合適的電源電壓：電源電壓的大小會影響放大電路的工作狀態和失真程度。過高的電源電壓會導致放大電路過熱，過低則無法滿足輸出信號的要求。應根據實際需求選擇合適的電源電壓。

（4）選擇合適的器件參數：放大電路中的器件參數會影響放大電路的性能和失真程度。應根據實際需求選擇合適的器件參數。
