一、二極管是怎么起到限幅作用的

大多數二極管能作為限幅使用。也有象保護儀表用和高頻齊納管那樣的專用限幅二極管。為了使這些二極管具有特別強的限制尖銳振幅的作用，通常使用硅材料制造的二極管。也有這樣的組件出售：依據限制電壓需要，把若干個必要的整流二極管串聯起來形成一個整體。

限幅電路的作用是把輸出信號幅度限定在一定的范圍內，亦即當輸入電壓超過或低于某一參考值后，輸出電壓將被限制在某一電平（稱作限幅電平），且再不隨輸入電壓變化。

二極管可以用來起到限幅作用，其主要原理是利用二極管的導通特性來限制信號的幅值。

當二極管處于正向偏置時，二極管的正向電壓（Vf）小于其正向?qū)妷海╒on），此時二極管處于導通狀態。當信號電壓高于二極管的正向電壓時，二極管開始導通，使得電路中的電流流過二極管，從而限制信號電壓的幅值。

當二極管處于反向偏置時，二極管的反向電壓（Vr）小于其反向擊穿電壓（Vbr），此時二極管處于截止?fàn)顟B(tài)。當信號電壓低于二極管的反向電壓時，二極管不會導通，從而不會影響信號電壓的幅值。

因此，通過將兩個反向并聯的二極管組成限幅電路，當信號電壓高于正向?qū)妷夯虻陀诜聪驌舸╇妷簳r，其中一個二極管將開始導通，從而將信號電壓限制在一個較小的幅值范圍內。

二、二極管在電路中的作用

1、續流作用

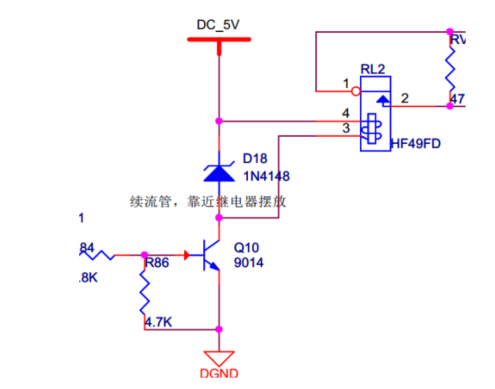

續流二極管都是并聯在線圈（感性元器件）的兩端，線圈在通過電流時，會在其兩端產生感應電動勢。當電流消失時，其感應電動勢會對電路中的原件產生反向電壓。當反向電壓高于原件的反向擊穿電壓時，會把原件如三極管，等造成損壞。續流二極管并聯在線 兩端，當流過線圈中的電流消失時，線圈產生的感應電動勢通過二極管和線圈構成的回路做功而消耗掉。叢而保護了電路中的其它原件的安全。常見的電路結構如下。

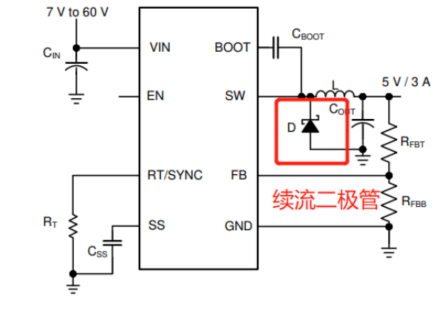

又或者BUCK芯片電路中的續流二極管

2、檢波作用

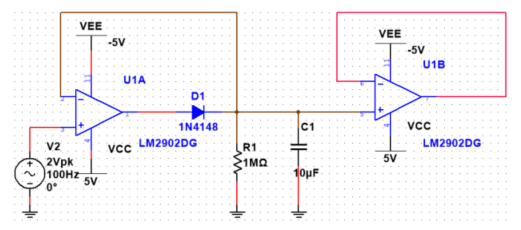

峰值檢波電路是對輸入信號幅值的最大值進行檢測，其工作原理是：當輸入電壓幅度大于二極管正向電壓時，二極管導通，輸出電壓加在電容C1上，電容兩端充電完畢，當輸入電壓幅值低于先前輸入電壓幅值時，二極管處于反偏截止?fàn)顟B(tài)，此時，電容兩端的電壓基本保持不變；若再輸入信號，輸入電壓幅度必須高于此時電容兩端的電壓（即加在二極管的正向電壓），二極管才能導通。

3、倍壓作用

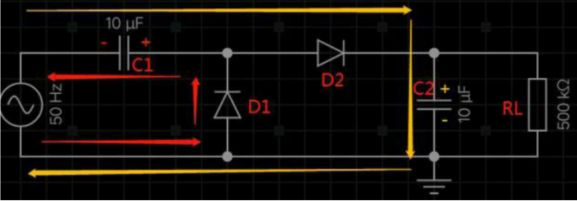

下圖是一個2倍壓電路原理圖，其工作過程大概分析如下：

電源負半周時，二極管D1導通，D2截止，電流從電源下端流出經過D1, C1回到電源，因此電容C1右正左負，如下圖中紅色箭頭。電源正半周時，電容C1上的電壓疊加電源電壓，使二極管D2導通，二極管D1截止，電容C2上正下負，峰值電壓可達2倍電源的峰值電壓，即實現二倍壓，該半周期時電流走向如下圖中桔色箭頭所示。
