高頻高效是開關電源及電力電子系統發展的趨勢，高頻工作導致功率元件開關損耗增加，因此要使用軟開關技術，保證在高頻工作狀態下，減小功率元件開關損耗，提高系統效率。

功率MOSFET在開通的過程中，當VGS的驅動電壓從VTH上升到米勒平臺VGP時間段t1-t2，漏極電流ID從0增加系統的最大的電流，VGS和ID保持由跨導GFS所限制的傳輸特性曲線的關系，而VDS的電壓保持不變，這一個時間區域稱為di/dt，主要由柵極總電阻RG和Ciss電容所控制。其中，米勒平臺VGP的電壓由跨導GFS和負載電流所決定。

本文引用地址：

高頻高效是開關電源及電力電子系統發展的趨勢，高頻工作導致功率元件開關損耗增加，因此要使用軟開關技術，保證在高頻工作狀態下，減小功率元件開關損耗，提高系統效率。

功率MOSFET開關損耗有2個產生因素：

1)開關過程中，穿越線性區(放大區)時，電流和電壓產生交疊，形成開關損耗。其中，米勒電容導致的米勒平臺時間，在開關損耗中占主導作用。

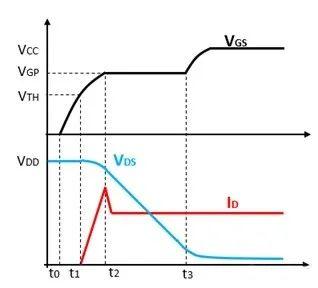

圖1 功率

開通過程

2)功率MOSFET輸出電容COSS儲存能量在開通過程中放電，產生開關損耗，高壓應用中，這部分損耗在開關損耗中占主導作用。

功率MOSFET零電壓開關ZVS是其最常用的軟開關方式，ZVS包括零電壓的開通、零電壓的關斷，下面介紹這二個過程的實現方式。

1、功率MOSFET零電壓的開通

功率MOSFET要想實現零電壓的開通，也就是其在開通前，D、S的電壓VDS必須為0，然后，柵極加上VGS驅動信號，這樣就可以實現其零電壓的開通。在實際的應用中，通常方法就是利用其內部寄生的反并聯寄生二極管先導通續流，將VDS電壓箝位到0，然后，柵極加VGS驅動信號，從而實現其零電壓的開通。

圖2 功率MOSFET體二極管導通

功率MOSFET開通前，COSS電壓VDS為一定值，因此COSS電容儲存了能量。為了將VDS放電到0，而且不損耗能量，就必須用一些外部元件，將COSS電容儲存的這部分能量，抽取并轉移到外部元件中。能夠儲存能量的元件有電容和電感，因此，最直接的方法就是：通過外加電感L和COSS串聯或并聯，形成諧振電路(環節)，LC諧振，COSS放電、VDS諧振下降到0，其儲存能量轉換到電感中。此時，電感電流不能突變，要繼續維持其電流的方向和大小不變，這樣，功率MOSFET反并聯寄生二極管導通續流。

圖3 LC諧振

功率MOSFET反并聯寄生二極管導通后，VDS電壓約為0，在其后任何時刻開通功率MOSFET，都是零電壓開通。因此，功率MOSFET零電壓開通邏輯順序是：

LC電路諧振-->COSS放電、VDS電壓下降-->VDS電壓下降到0、功率MOSFET體二極管導通箝位-->施加VGS驅動信號，MOSFET導通，電流從功率MOSFET體二極管轉移到其溝道-->電流從負向(S到D)過0后轉為正向(D到S)。

2、功率MOSFET的零電壓關斷

從字面上來理解，功率MOSFET零電壓關斷，應該就是VDS電壓為0時，去除柵極驅動信號，從而將其關斷。事實上，功率MOSFET處于導通狀態，VDS電壓就幾乎為0，因此，可以認定：功率MOSFET在關斷瞬間，本身就是一個自然的零電壓關斷的過程。

然而，功率MOSFET關斷過程中，VDS電壓從0開始上升，ID電流從最大值開始下降，在這個過程中，形成VDS和ID電流的交疊區，產生關斷損耗。為了減小VDS和ID交疊區的損耗，最直接辦法就是增加VDS上升的時間，也就是在D、S并聯外加電容，降低VDS上升的斜率，VDS和ID交疊區的面積減小，從而降低關斷損耗，如圖5所示。VDS2為外部D、S并聯電容的波形，VDS2上升斜率小，和ID電流的交疊區的面積也變小。

圖4 不同COSS電容的VDS波形

早期的全橋移相電路、LLC電路以及非對稱半橋電路中，通常在上、下橋臂的功率MOSFET的D、S都會外部并聯電容，就是這個原因。

功率MOSFET的D、S外部并聯電容，可以降低其關斷過程中VDS和ID交疊產生的關斷損耗，但是，額外的外部電容，需要的更大變壓器或電感電流，來抽取這些電容儲存能量。這樣，在變壓器或電感繞組和諧振回路中，產生更大直流環流，回路導通電阻就會產生更大的直流導通損耗;此外，外部并聯電容還會影響死區時間的大小，所以，要在二者之間做折衷和優化處理。

從上面分析可以得知：功率MOSFET的ZVS零電壓軟開關工作，重點在于要如何實現其零電壓的開通，而不是零電壓的關斷。
