一、什么是邏輯門電路

在數字電路中，所謂“門”就是只能實現基本邏輯關系的電路。最基本的邏輯關系是與、或、非，最基本的邏輯門是與門、或門和非門。邏輯門可以用電阻、電容、二極管、三極管等分立元件構成，成為分立元件門。也可以將門電路的所有器件及連接導線制作在同一塊半導體基片上，構成集成邏輯門電路。

邏輯門是在集成電路上的基本組件。簡單的邏輯門可由晶體管組成。這些晶體管的組合可以使代表兩種信號的高低電平在通過它們之后產生高電平或者低電平的信號。高、低電平可以分別代表邏輯上的“真”與“假”或二進制當中的1和0，從而實現邏輯運算。常見的邏輯門包括“與”閘，“或”閘，“非”閘，“異或”閘（也稱：互斥或）等等。

邏輯門是組成數字系統的基本結構，通常組合使用實現更為復雜的邏輯運算。一些廠商通過邏輯門的組合生產一些實用、小型、集成的產品，例如可編程邏輯器件等。

二、邏輯門電路搭建

常見的晶體管有二極管、三極管和MOS管，主要的邏輯門電路：與門、或門、非門、與非門、或非門、異或門等，這篇文章介紹用晶體管搭建常見的邏輯門電路。

廢話不多說，直接上圖。

1. 二極管

① 二極管與門

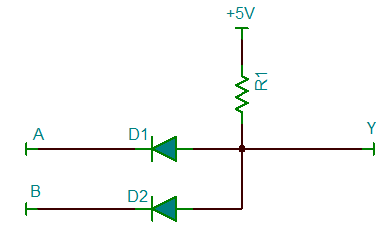

用兩個二極管組成的與門，A和B都為高電平時，Y才為高電平。

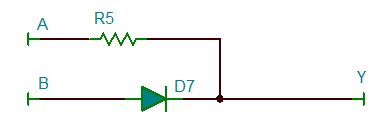

用1個二極管和1個電阻也可以組成與門。

② 二極管或門

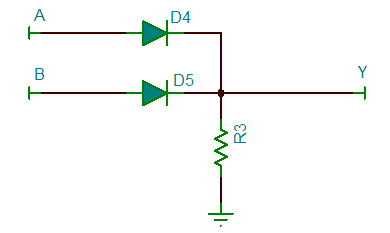

從下圖兩個或門電路可以看出，A和B只要有一個為高電平，輸出Y就為高電平。

同樣的，用1個電阻和1個二極管也可以組成或門。

2. 三極管

① 三極管非門

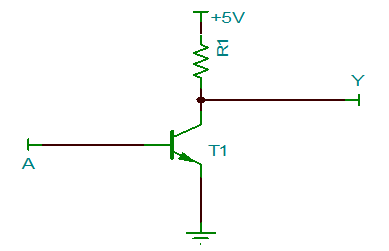

A為高電平，T1導通，Y為低電平；A為低電平，T1截止，Y為高電平。

② 三極管與門

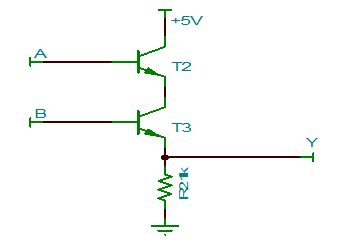

用2個NPN三極管搭建與門；A和B都為高電平時，T2和T3都導通，此時Y為高電平。

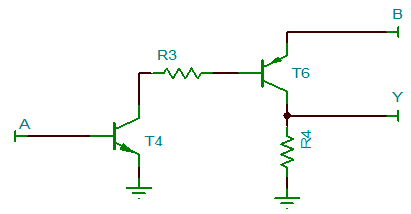

用1個NPN和1個PNP搭建的與門，當A和B均為高電平時，T4和T6都導通，Y為高電平。

③ 三極管或門

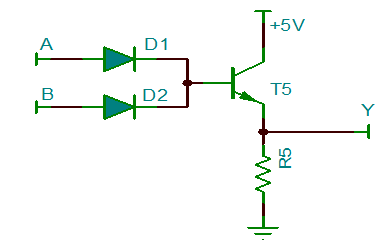

在二極管或門基礎上，可以加一個NPN三極管，也可以組成或門，A和B只要有一個高電平，T5就會導通，Y會由低電平變?yōu)楦唠娖?；?dāng)A和B都為低電平時，T5才截止，Y為低電平。

④ 三極管與非門

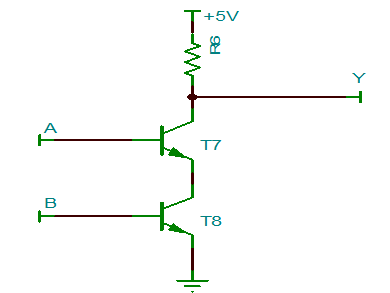

與非門由與門和非門組成，在三極管與門基礎上稍作修改，可以變?yōu)槿龢O管與非門。

⑤ 三極管或非門

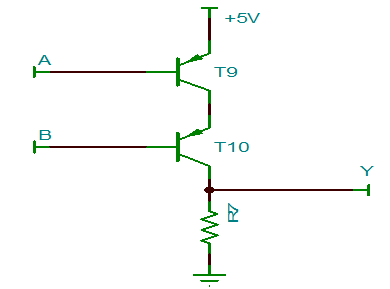

用2個PNP三極管搭建的或非門，A和B只要有一個高電平，Y就為低電平；當A和B都為低電平時，T9和T10均導通，Y為高電平。
