一、二極管PN 結詳解

二極管的單向?qū)щ娞匦杂猛竞軓V，到底是什么原因讓電子如此聽話呢？它的微觀機理是什么呢？這里簡單形象介紹一下。

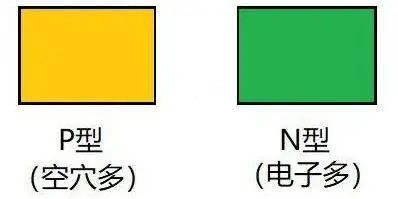

假設有一塊 P 型半導體（用黃色代表空穴多）和一塊 N 型半導體（用綠色代表電子多），它們自然狀態下分別都是電中性的，即不帶電。如圖 2 所示。

圖 2 ：P 型和 N 型半導體

把它們結合在一起，就形成 PN 結。邊界處 N 型半導體的電子自然就會跑去 P 型區填補空穴，留下失去電子而顯正電的原子。相應 P 型區邊界的原子由于得到電子而顯負電，于是就在邊界形成一個空間電荷區。為什么叫“空間電荷區”？是因?yàn)檫@些電荷是微觀空間內無法移動的原子構成的。

空間電荷區形成一個內建電場，電場方向由 N 到 P，這個電場阻止了后面的電子繼續過來填補空穴，因?yàn)檫@時 P 型區的負空間電荷是排斥電子的。電子和空穴的結合會越來越慢，最后達到平衡，相當于載流子耗盡了，所以空間電荷區也叫耗盡層。這時 PN 結整體還呈電中性，因?yàn)榭臻g電荷有正有負互相抵消。如圖 3 所示。

圖 3 ：PN 結形成內建電場

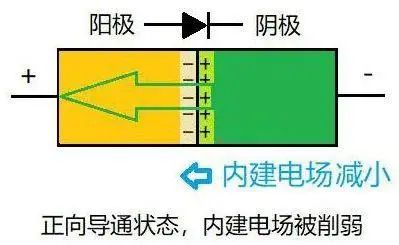

外加正向電壓，電場方向由正到負，與內建電場相反，削弱了內建電場，所以二極管容易導通。 綠色箭頭表示電子流動方向，與電流定義的方向相反。 如圖 4 所示。

圖 4 ：正向?qū)顟B(tài)

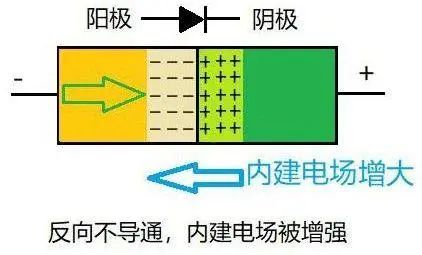

外加反向電壓，電場方向與內建電場相同，增強了內建電場，所以二極管不容易導通。 如圖 5 所示。 當然，不導通也不是絕對的，一般會有很小的漏電流。 隨著反向電壓如果繼續增大，可能造成二極管擊穿而急劇漏電。

圖 5 ：反向不導通狀態

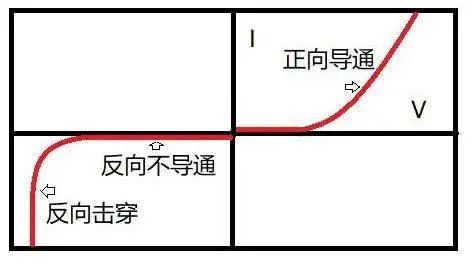

圖 6 是二極管的電流電壓曲線供參考。

圖 6 ：二極管電流電壓曲線

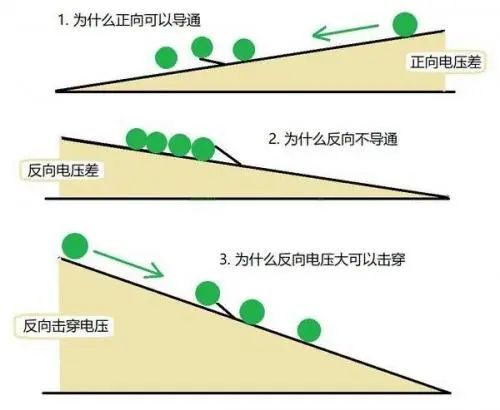

圖 7 形象的展示了不同方向二極管為什么能導通和不能導通，方便理解。

圖 7 ：不同方向?qū)ㄐЧ煌?

二、二極管壓降

（一）二極管壓降的意思二極管的壓降是指通過二極管時，電壓降低的情況。在正向工作時，當二極管接到電源時，會從正極流入電流，從負極流出電流，即所謂的正向電流，在這個過程中二極管會有一定的電壓降，這稱為正向壓降。而在反向工作時，二極管會有一定的反向電流通過，在此時會出現反向電壓，這稱為反向壓降。因此，二極管的電壓降為正向壓降和反向壓降兩種情況。（二）二極管壓降最小二極管的壓降大小決定了其在電路中的實際應用效果，即功耗也會受到影響，因此，二極管的壓降越小，其效率就越高。通常情況下，二極管壓降最小的類型、貨號所對應的多為肖特基二極管，因?yàn)樾ぬ鼗O管的設計理念是低壓降的設計，其反向壓降只有幾十mV，所以肖特基二極管可以被稱為“低壓降二極管”。肖特基二極管一般會在電源電壓比較低的情況下使用，而在高電流的情況下也極難使用，因?yàn)樗膶?dǎo)通壓降相對較低，其導通能力也比較弱，不適合在大功率、高電流的情況下使用。
