一、怎樣識別晶閘管

晶體閘流管的文字符號為“VS”，圖形符號如圖4-43所示。

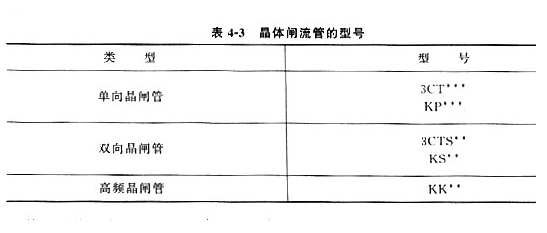

國產晶體閘流管的型號見表4-3。單向晶閘管主要有3CT系列和KP系列，雙向晶閘管主要有3CTS系列和KS系列，高頻晶閘管主要有KK系列。

晶體閘流管具有3個引腳。單向晶閘管的3個引腳分別是陽極A、陰極K和控制極G，常見單向晶閘管的引腳如圖4-44所示，使用中應注意識別，不要搞錯。

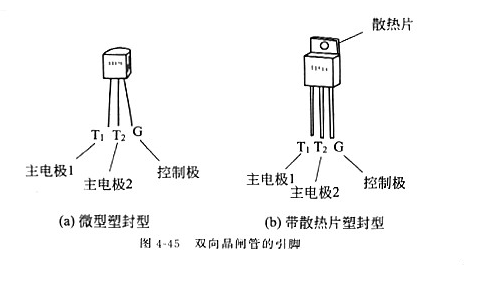

雙向晶閘管的3個引腳分別是控制極G、主電極T1和主電極T2，如圖4-45所示。由于雙向品閘管的兩個主電極T1和T2是對稱的，因此使用中可以任意互換。

二、晶閘管調光控制電路的工作原理

單向晶閘管調光電路單向晶閘管的調光電路。交流電由整流二極管VD 1 ～VD 4 變換為脈動直流電，單向晶閘管VS接在脈動直流電回路，控制通過照明燈的交流電。

接通電源開關S后，220V交流電源經VD 1 ～VD 4 極性變換后，無論正半周還是負半周，都是從上到下正向通過單向晶閘管VS。正是有了極性變換電路，才能夠用單向晶閘管控制交流電。

電源在每個半周開始時經過 R 1 、RP向 C 1 充電。當 C 1 上所充電壓達到單向晶閘管VS的控制極觸發電壓時，VS導通，溝通了照明燈EL的交流電源回路，照明燈EL點亮。 R 2 是觸發電阻， C 2 是抗干擾電容。

在每個半周結束時（即交流電過零時）單向晶閘管VS截止，切斷照明燈EL的交流電源回路，照明燈EL熄滅。由于220V交流電具有100個半周（50Hz），同時白熾燈泡具有一定的熱惰性，所以看起來照明燈EL是一直亮著的。

從每個半周開始到晶閘管VS被觸發的時間，就是 C 1 的充電時間。調節電位器RP可改變 C 1 的充電時間常數，即改變VS的導通角。

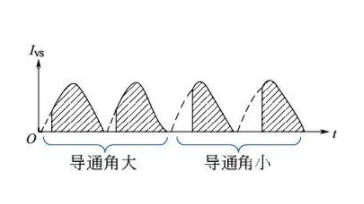

導通角示意圖

減小電位器RP的阻值，晶閘管VS導通角增大，通過照明燈EL的平均電壓增大，燈光亮度增強。增大電位器RP的阻值，晶閘管VS導通角減小，通過照明燈EL的平均電壓減小，燈光亮度減弱。RP一般采用帶開關電位器，并使開關S剛打開時RP處于最大阻值。這樣，在使用中打開開關時燈光微亮，然后再逐步調亮，效果較好。
