在這篇文章中，小編將為大家?guī)黼p向晶閘管的相關報道。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、雙向晶閘管調壓工作原理是什么

雙向晶閘管調壓器由一個雙向晶閘管組成，它通過控制電流和電壓的方向來完成電壓調節。該器件具有兩個觸發端，電流可以在兩個方向上流動。在正向工作狀態下，雙向晶閘管的陽極和陰極被連接到電路中。當控制電流從一個觸發端流入時，雙向晶閘管會被觸發，功率管就會導通，將電壓從正極傳導到負極。當控制電流從另一個觸發端流入時，功率管就會斷開，電路被切斷。在反向工作狀態下，雙向晶閘管的陽極和陰極位置被交換，因此電流也被反向傳導。這時，再次通過不同的觸發電流控制電路，就可以實現電流的方向控制。因為雙向晶閘管工作時需要觸發電流，因此需要提供一個控制電路，在不同的電路中提供正向和反向的觸發電流。這些電路通常由觸發器、放大器、傳感器和控制器組成。在實際應用中，雙向晶閘管調壓器常用于交流電的變壓器中，以通過調節電流和電壓來控制輸出電壓，以滿足特定應用需求。例如，照明系統可以使用雙向晶閘管調壓器來調節交流電壓，從而改變燈具的亮度。同樣，電動機驅動系統也可以使用該技術來調節電壓和電流，以改變電機的轉速和扭矩?？傊p向晶閘管調壓技術是一種非常有用的電流調節技術，它具有高效、精準、可靠的特點。它已經被廣泛應用于各種電子控制和電力管理系統中，為工業生產和日常生活帶來了諸多優勢。

二、雙向晶閘管觸發方式

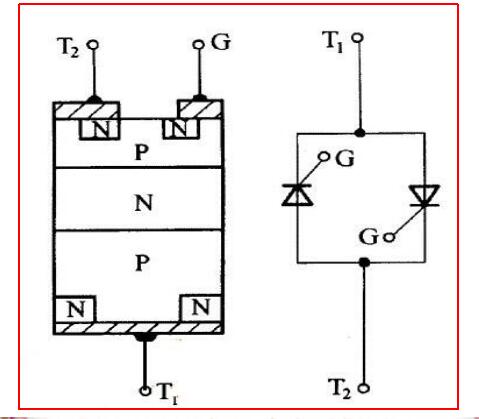

雙向晶閘管是由N-P-N-P-N五層半導體材料制成的，對外也引出三個電極，其結構如圖所示。雙向晶閘管相當于兩個單向晶閘管的反向并聯，但只有一個控制極。

雙向晶閘管正反兩個方向都能導通，門極加正負信號都能觸發，因此有四種觸發方式。

（1）I+觸發方式陽極電壓為第一陽極T1為正，第二陽極T2為負；門極電壓G為正，T2為負，特性曲線在第一象限，為正觸發。

（2）I-觸發方式陽極電壓為第一陽極T1為正，第二陽極T2為負；門極電壓G為負，T2為正，特性曲線在第一象限，為負觸發。

（3）Ⅲ+觸發方式陽極電壓為第一陽極T1為負，第二陽極T2為正；門極電壓G為正，T2為負，特性曲線在第三象限，為正觸發。

（4）Ⅲ-觸發方式陽極電壓為第一陽極T1為負，第二陽極T2為正；門極電壓G為負，T2為正，特性曲線在第三象限，為負觸發。

經由小編的介紹，不知道你對雙向晶閘管是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
