系統中多個電源軌的正確排序是一項關鍵功能，可以使用不同的方法來實現。

對于具有多條電源軌的應用，復雜的排序要求可能需要許多額外的組件。解決這一高級排序挑戰有兩種途徑，均提供所需的功能。一種是基于用戶編程的微控制器;另一種使用完全可編程但硬接線的 IC，專為排序而設計。

例如，使用 Microchip Technology 微控制器 PIC16F1XXX 系列的電源定序器可以處理四個、八個或更多電源(圖 1)。嵌入式固件由用戶編程，以實現所需的定序?qū)傩?，以及電源良好標準、上升時間和下降時間，以及在電源超出范圍或發生故障時實施各種警報模式。

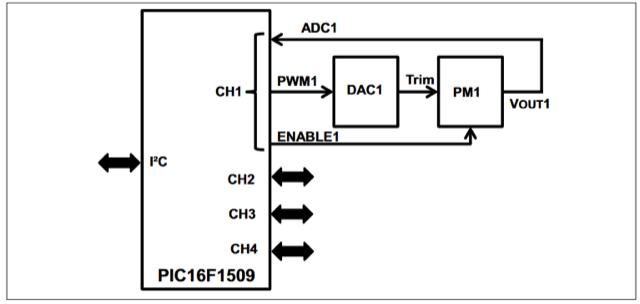

圖 1. 使用基于 PIC16F1XXX 系列的電源排序器，可以靈活地跨多條電源軌進行排序和時序控制，并提供由其內部 ADC 測量的詳細性能標準。

基于 PIC 的方法具有 10 位 ADC，但對每個軌道進行 16 次數字化，然后取平均結果，產生相當于 14 位轉換的結果。根據所選的 PIC16F1XXX 系列的具體成員，用于啟用穩壓器或驅動軌道 MOSFET 的通用 I/O (GPIO) 引腳數量可以達到數十個，因此幾乎可以處理任何情況。

對于特定排序設備，德州儀器的 UCD90120A 提供了另一種完全可編程的方法(圖 2)。PMBus/I2C 接口可處理此 12 軌電源排序器和監視器，還包括 26 個 GPIO 引腳，可用于其他與電源相關的功能，例如生成電源啟用、復位和系統處理器的警報中斷。當與合適的圖形用戶界面 (GUI) 結合使用時，它可用于建立復雜的電源開/關序列和時序，在發生電壓下降時提供系統故障分析的見解(圖 3)。

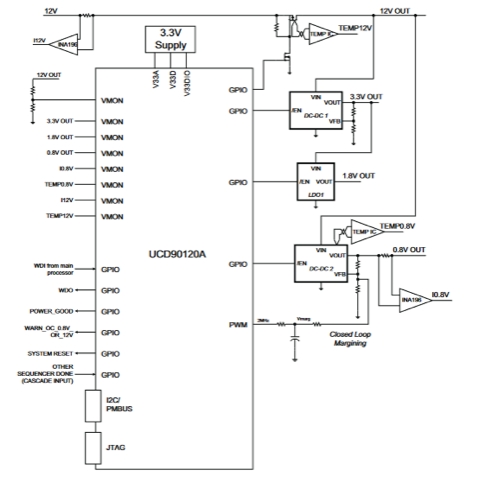

圖 2. UCD90120A 設計用于對多達 12 個電源軌進行排序和監控，用戶可通過其 PMBus/I 2 C 接口進行編程;額外的 GPIO 引腳支持額外的電源相關傳感和控制選項。

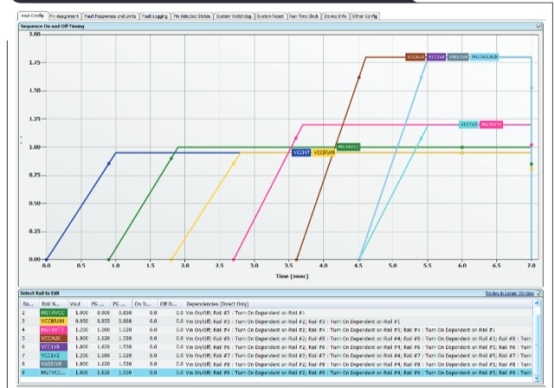

圖 3. 將 UCD90120A 等靈活的 PMIC 與 GUI 相結合，可產生一個強大的工具，用于建立多個復雜的排序場景并觀察每個導軌的性能及其時序關系。

數字電源和電源排序：機遇與風險

基本直流穩壓器使用全模擬或混合信號電路，無論是 LDO(仍然非常廣泛使用)還是開關穩壓器。這是幾十年來大多數穩壓器的實現方式，誠然，這兩種拓撲都經過了許多改進(和變體)。

如果它們具有“數字”方面，則使用數字控制通過 PMBus 或 I 2 C 接口設置模擬環路參數，如增益、響應、輸出電壓、電流限制等。一旦這些因素設置到位，穩壓器閉環操作就是模擬功能，即使通過控制總線更改或更新它們，新的操作模式仍然主要是模擬的。

然而，出于多種原因，高功率系統現在經常使用全數字功率調節。這種全數字功率控制遠遠超出了通過數字總線設置模擬環路參數的范圍。相反，實際的閉環調節功能是通過包括處理器和嵌入式算法在內的數字電路執行的。

在這些電源中，輸出電壓軌被高速數字化，通過固件與所需值進行比較，然后向環路 DAC 發出命令以調整該輸出(當然，還要考慮許多其他因素)。排序是嵌入式固件的眾多任務的一部分。

全數字方法還允許定制控制和排序策略以更好地匹配操作條件，并且用戶可以指定在不同操作點優先考慮哪些電源權衡：改善調節、提高效率、降低電氣噪聲等等。更棒的是，這些優先級可以根據需要動態更改。這是靈活性的極致，能夠隨著需求和優先級的變化而調整 — 在許多情況下，這是工程師夢寐以求的情況。

即使是排序也是各種電源軌數字控制算法的固有部分，因此也可以靈活調整。考慮到所有這些好處和固有的靈活性，采用數字電源和排序應該毫不猶豫。畢竟，如果可以靈活調整，為什么要承諾呢?

但有時，好事太多也可能帶來問題。當設計中的幾乎所有內容都是由軟件驅動的，因此可以輕松進行更改時，在考慮和執行項目時會產生一些后果：

首先，人們傾向于認為“只需發貨即可;我們可以稍后在軟件中修復它”。

其次，由于更改的文檔可能不完整，因此通常很難知道您實際擁有什么，甚至代碼列表也無濟于事;您真正需要知道代碼塊和算法的意圖。

第三，在電源軌和排序中擁有靈活且可更改的代碼意味著設計還有另一個功能，即“流動”。然而，經驗豐富的設計師知道，讓項目繼續前進的關鍵步驟之一是“確定”盡可能多的方面，尤其是那些對整個系統有影響的方面。當一切都是可塑的并且隨時可能發生變化時，試圖取得進展就像試圖把果凍釘在墻上一樣困難。

最后，由于定序器本身是基于處理器的 IC，運行代碼，因此它必須在其他任何電源軌或組件完全激活之前正確啟動。換句話說，這將成為一場競爭，一方面，定序器準備好執行其應執行的任務，另一方面，定序器管理的穩壓器和電源軌在正確定序和管理之前達到其標稱值。因此，在這些設計中，讓所有電源軌穩壓器在系統通電時保持靜止?fàn)顟B(tài)，直到它們被指示激活，這一點至關重要。

一個重要的系統級決策是，是否使用具有固有靈活性的基于固件的排序，還是使用保證在通電時“立即”執行其設計任務的硬連線排序 IC。電源子系統的設計和性能是做出堅定設計決策的最佳場所之一，然后就不管它了。

畢竟，一個堅固、干凈、低噪音、一致的電源網絡從字面上和形象上來說都是支持設計中所有其他子系統運行的基礎。相比之下，性能不佳或動態特性異常的電源可能會出現奇怪的問題，這些問題會以無法解釋的方式表現出來;通常，電源軌問題看起來像是軟件錯誤(不要問我們怎么知道的!)。

如果沒有根據設計風險仔細評估該決策，電源子系統就可能成為另一個變色龍般的“未解決的問題”，設計團隊需要努力跟上它的步伐，弄清楚它在做什么，并掌握最新變化的含義。

結論

電源及其軌道可能不像處理器或有線/無線通信鏈路和接口那樣引人注目，也未受到重視。然而，它們是從手持智能手機和儀器儀表到服務器群和數據中心等高容量、高性能設計中成功、可靠設計的重要功能。

管理不同的電源軌并非易事，但有許多電源排序和 PMIC 選項可供選擇，其功能可滿足項目要求。這些解決方案包括簡單的級聯順序 IC Enables 到具有高級功能的復雜、完全可編程 IC，能夠建立和更改許多關鍵參數的值。
